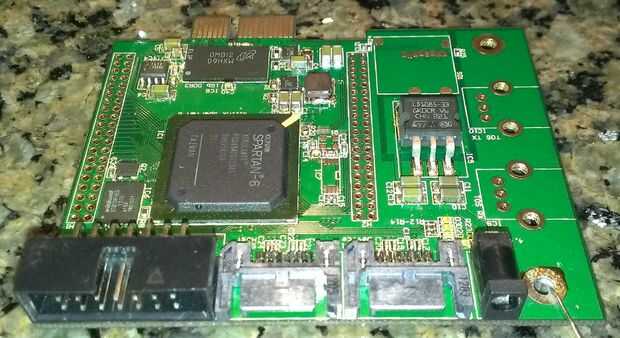

Recientemente disfrutaron de la experiencia de montaje de la mano un BGA bola de 484 y encontró un gran truco para hacer estúpidos fácil de conseguir estas cosas la perfecta alineación y soldadura pegado en unos 20 minutos. El chip fue una FPGA Xilinx, es decir, un LX45T de Spartan6, y la junta fue la tarjeta PCIexpress de 6 Spartan de Christophe Carpentier en Opencores.
Christophe fue suficiente para venderme un Consejo a todos los componentes soldados excepto DDR y FPGA. Todo lo que necesitaba hacer era palmada la FPGA y DDR en allí y era bueno para ir! Por desgracia, terminé consiguiendo una FPGA mal, así que estaba lo de soldadura y desoldadura (y reballing) una y otra vez tratando de averiguar cuál es el problema.
Mi mejor conjetura era que el desalineamiento leve estaba causando a poca distancia hacia abajo en los pasadores de bosque de BGA, pero sin rayos x sólo no podía estar seguro de que había conseguido la alineación derecha.
Durante una intensa sesión de rascarse la cabeza, me di cuenta que con una pequeña película de Kapton pegajosa y un PDF de la huella, podría sólo trama a una plantilla de estancia en el lugar (como los caros puedes ver en línea) y estaría garantizada mi alineación perfecta!
Cortar el patrón de la huella de la BGA de Kapton y colocándola en la placa, el chip caerá en agujeros en el Kapton como deslícelo alrededor. Esto facilita una alineación perfecta y le da una retroalimentación táctil agradable como para cuando el chip está alineado correctamente con las almohadillas de PCB.
