Paso 5: Golpear sobre y péguelo

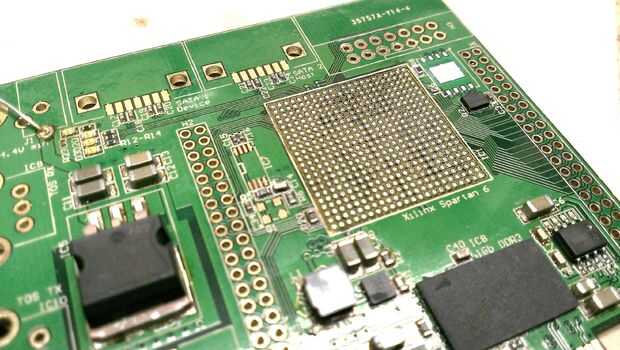

Pegar la plantilla en es realmente muy fácil. Tiene un poco de estiramiento, por lo que fácilmente se pueden corregir desalineaciones. Vira por una esquina, asegurándose de que las almohadillas de PCB son claramente visibles a través de los agujeros en el Kapton. Continuar por esa fila hasta que ambas esquinas de ese lado están alineados, entonces trabajo de ese lado para el otro. ¡ Listo!
Aquí, estoy usando 15mil película del Kapton. Es muy delgada, pero aún genera buenas "chuletas" para la BGA caer en perfecta alineación. Puede utilizar la película como una plantilla para un poco de pasta de soldadura, y el grueso de la Kapton determinará cuánta pasta está disponible en cada cojín. No necesitas mucho extra ya que el BGA ya tiene bolas de la soldadura, pero un poco es bueno para conseguir la adherencia de soldadura iniciado.

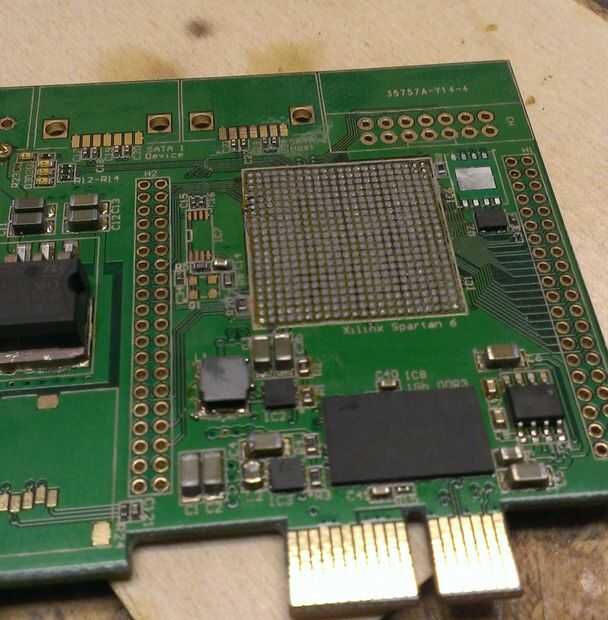

Soy una gota de arroz tamaño de soldadura Pegar y difundirlo alrededor en todos los agujeros, luego la escobilla de goma o raspar. Más - suave, no quiere romper su plantilla.
Estoy usando pasta de soldadura con plomo con un plomo de BGA. Si haces esto, debe reflujo a la mayor temperatura necesaria para derretir la soldadura libre de plomo bolas. También debe morar en esta temperatura más alta durante 30 segundos asegurar la buena mezcla entre la pasta de plomo y soldaduras libres de plomo.
Una vez que ya tienes lo alineado y todo parece bien, solo mezcle en el horno de reflujo.
