Fácil Atmel Xmega senoidales / generador de forma de onda (2 / 9 paso)

Paso 2: Teoría de operación

Para crear un generador de forma de onda ajustable utilizaremos un divisor de voltaje resistor simple para ser leído por el Xmega a bordo de 12 bits ADC. Este valor se utilizará para ajustar la frecuencia de la frecuencia de la onda de seno DAC pero la siguiente fórmula:

lectura = (Vin / 1.6V) * 256
FREQ = (lectura * la lectura) + 1;

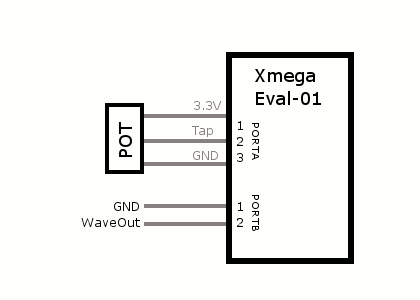

Añadiendo un 3pin ajustables potenciómetro a PortA en el XMega Eval01 podemos crear este simple divisor de tensión. Usted puede también alimentar en su propia fuente de voltaje de entre 0-1.6V para hacer el ajuste en su lugar.

La forma de onda es la salida de DAC con 50 muestras por ciclo en resolución de 12 bits del PORTB pin2. PIN1 está configurado como referencia de tierra.
