Fácil Atmel Xmega senoidales / generador de forma de onda (7 / 9 paso)

Paso 7: Dispositivo programa

Conecte la fuente de alimentación de 5VDC a Junta. La forma más sencilla es utilizando un adaptador de pared de 5VDC con centro positivo (probablemente posee uno y no lo saben, son muy comunes). Si no, use una fuente de alimentación ajustable o 3 baterías AA y conecte las lengüetas en la parte inferior del tablero de la soldadura. El contacto cerca del frente del conector es negativo, la trasera es positiva.

A continuación, conecte el programador de Atmel AVRISP mkii a su puerto USB de la PC.

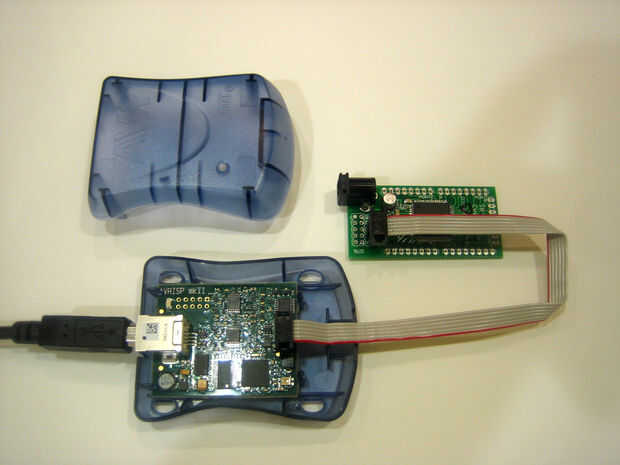

A continuación conecte el cable de cinta de 6 pin entre programador y tarjeta como se muestra.

Abra el proyecto del software en AVRstudio que compiló en el paso anterior y cargar el software en el dispositivo haciendo clic en el botón de "AVR" en la barra de herramientas (o también en el menú "dispositivo AVR de programa")

Aparecerá un diálogo que muestra las opciones como "Dispositivo" "Flash" y "eeprom". Que quiere programar la memoria flash en el dispositivo de destino. "..." Bajo FLASH y busque un archivo .hex para su proyecto, seleccione "Programa". El nombre del archivo .hex es .hex.

En una pequeña caja en la parte inferior de este cuadro de diálogo verá un montón de mensajes buscando éxito. :-)
