Paso 3: Conectores de salida
Otro tipo popular de conector es el banana plug/jack. No tengo ninguno de estos, tampoco.
Uno podría usar clavijas RCA de alse. Si uno tenía alguna.
He utilizado el conector universal: la soldadura.
Tomé algunos material del PWB de cobre de media onza y cortado a la medida con una sierra de calar para que quede sobre el lado del chasis, junto al agujero de donde salen los cables.
Perforé cuatro agujeros, para que pone firmemente al chasis.
Luego sacó una cinta métrica y divididas en un lugar para cada cable
La marca de sus líneas con un marcador

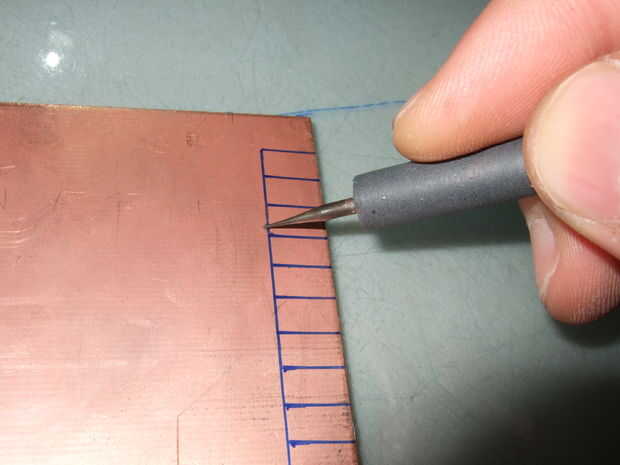

Quitar el cobre con una herramienta de mano-grabado de punta de carburo
"Pcb" de prueba con un probador de continuidad
La soldadura de los cables.

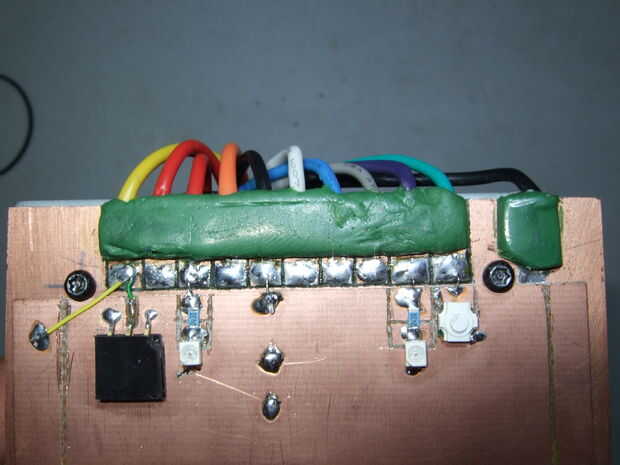

Las conexiones con resina epóxica, dejando algunos pad expuesta para soldar las conexiones a la cubierta. Esto sirve para mantener los cables de caerse cuando usted otros grandes cables a los electrodos de soldadura de la soldadura.
He añadido una placa de cobre más fina sobre la parte superior de este pcb como "Bloc". Puedo quitar y reemplazar este "Bloc" aflojando los tornillos y cortar cualquier puentes soldados. Esto proporciona un buen lugar para mis pruebas iniciales, y usaré de fabbing ideas que tengo para circuitos de control adicional. Finalmente, puedo acabar haciendo un panel de cubierta con algunos conectores de salida estándar.
