En este Instructable le mostraré cómo construí mi propia quema de láser, incluyendo el circuito del conductor, el láser es capaz de grabar a través del plástico de la cinta eléctrica, negra y luz coincide con Sharpie en ellos (voy a dejar averiguar qué pasa con los Sharpies por su cuenta) yo utilicé el diodo es un diodo de láser de 650nM de 400mW, para aquellos de ustedes que no saben lo que eso significa , 400mW significa 400 milésimas de un vatio es la potencia máxima para este diodo específico y 650nm es corto para 650 metros nano esto se refiere a la longitud de onda de la radiación (en este caso la luz) desde el láser diodo 650nm pasa a ser rojo.
ACTUALIZACIÓN: Aquí hay algunos enlaces sobre láseres y las precauciones de seguridad, enlace 1 le enseñará acerca de láseres, la segunda página enseña los peligros, enlace de dos es una guía para que gafas se necesitan.
1.) http://web.princeton.edu/sites/ehs/laserguide/
2.) http://www.newport.com/Laser-Safety-Accessory-Sele...
¿Curioso en cuanto a lo que mi exactamente este proyecto va a hacer antes de construirlo? Haga clic en este enlace para ver.
https://www.youtube.com/watch?v=xrtRaO9lLP0
** La estimación de $20 es suponiendo que no tienes todo lo de Radio Shack **
Gustaría agradecer Maximilian Collins, quien me vendió el módulo y diodos, rastrearon el esquema y me dio algunos consejos, si no puedo contestar una pregunta, él puede. Correo electrónico: temporalanomalytech

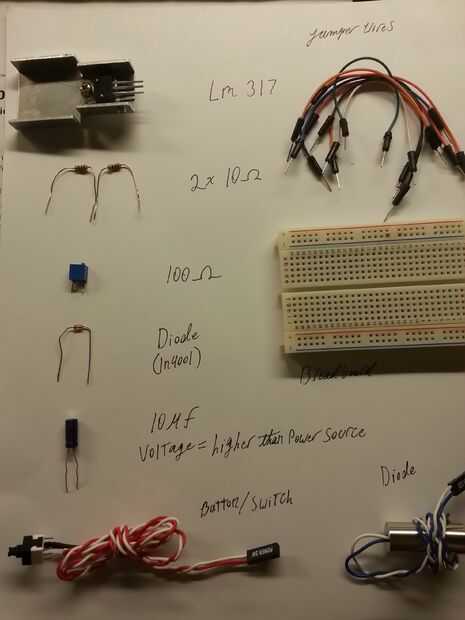

Materiales necesarios
1.) uno (en mi caso algunos) diodo $6,50 (más un cargo de envío $2)
http://www.eBay.com/ITM/171461736231?_trksid=p2059...

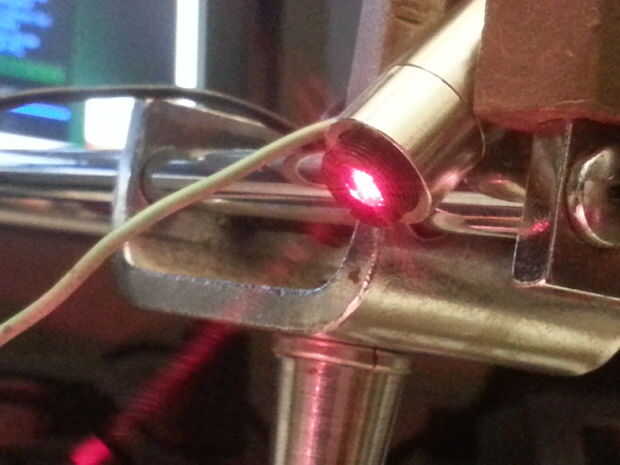

2.) un módulo de láser Aixiz $4,50 (más un cargo de envío $2)
* Este módulo también actúa como un disipador de calor para el diodo *
http://www.eBay.com/ITM/171503336476?_trksid=p2059...
Pan o el tablero de Perf 3.)
Alambre trenzado de calibre fino 4.)
Regulador de voltaje LM317 un 5).
6.) disipador de calor para el LM317
Potenciómetro de uno 100 Ohm 7.)
Resistencias de dos 10 Ohm 8.)
9.) un diodo (1N4001) (yo usé lo que tenía en mano los diodos)
10.) / interruptor de botón sea cual sea su preferencia puede ser
11.) una 6V-9V fuente de alimentación DC
12.) uno 10μF 16V condensador, el individuo que compró el diodo y el módulo de me dijo como el voltaje de los condensadores es mayor que la potencia de entrada está muy bien y también se utiliza un condensador no polarizado en mina y funcionó bien.
13.) algunos tubos de calor-encoge.
Herramientas necesarias:
1.) soldador
2.) tercera mano
3.) encendedor o calor pistola *
3.) taladro de columna y su más pequeño pedacito de taladro **
4.) de la aguja y el martillo *
* Usé mi soldador para la tubería del encogimiento, usted puede preferir utilizar un encendedor o pistola de aire caliente.
** Estos son opcionales y son posibles soluciones si instalar el diodo en el módulo es un problema.
Descargo de responsabilidad: no estoy diciendo ninguna responsabilidad por sus acciones o los de cualquier persona involucrada en la reproducción de este experimento debe investigar y observar las leyes locales con respecto a este proyecto y siguiendo las precauciones de seguridad adecuadas antes de comenzar el experimento. Su láser de 5mw típico se irritan e incluso dañar el ojo, este láser en realidad quemará la pupila y quemarlo si bien enfocado, cegará. Tome las medidas cautelares pertinentes antes de ir más lejos, es que sepas cómo estar a salvo, que simplemente estoy mostrando algo he construido y cómo la construí.
