Paso 2: Construir el circuito

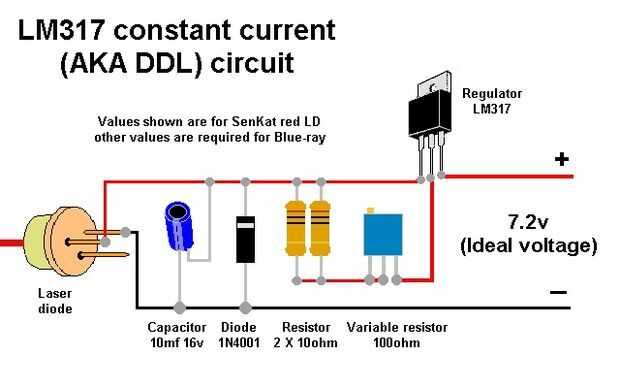

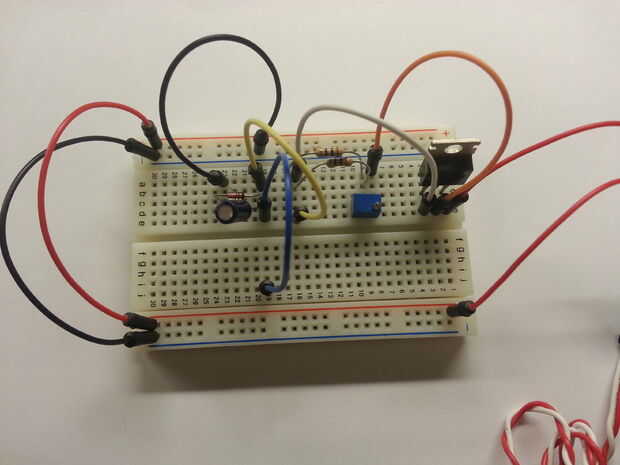

Para este paso he intentado idear mi propio color sistema para facilitar las cosas, aquí te enumero los colores de los cables y lo que son, también no conecte la batería antes de conectar el diodo laser, esto carga el capacitor y el golpe del diodo láser. ser seguro y corta la tapa antes de conectar el diodo.

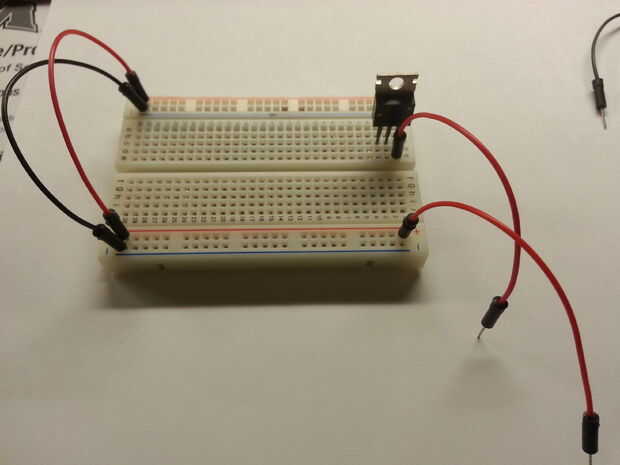

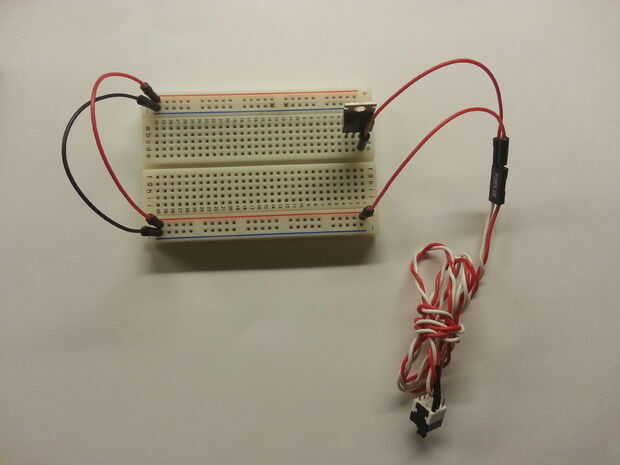

Todos los cables rojos son positivas y la cabeza hacia la fuente de energía, además de los dos utilizados para el interruptor.
Todos los cables negros son tierra.

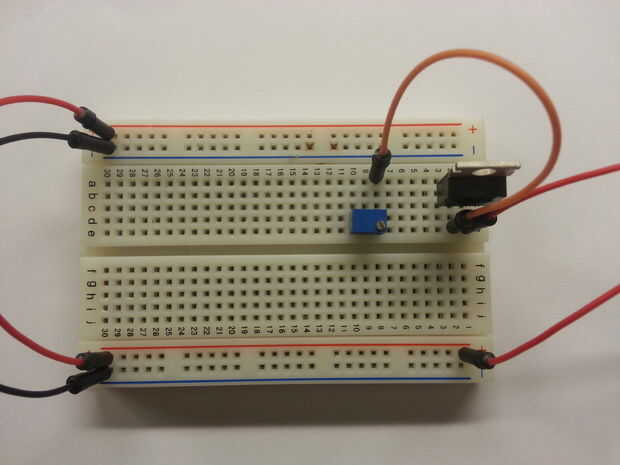

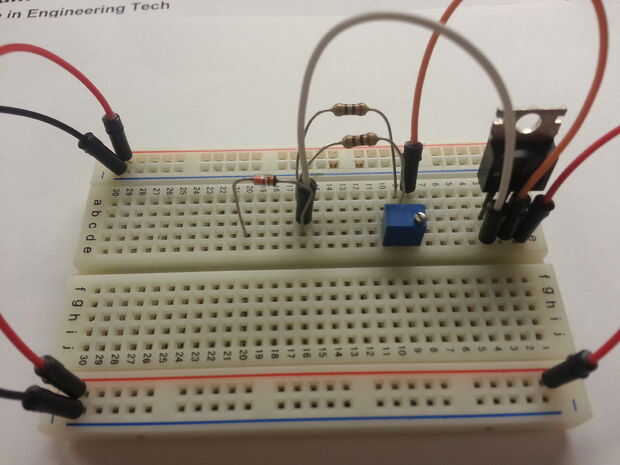

El hilo naranja está conectado desde el pin medio de la LM317 a uno de los pines de la olla.

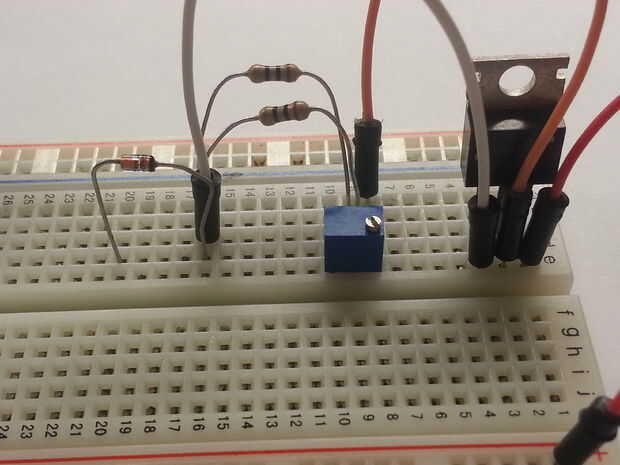

El blanco cable en un extremo está conectado a la izquierda la mayoría pin del LM317 para el extremo de las resistencias frente a la olla.

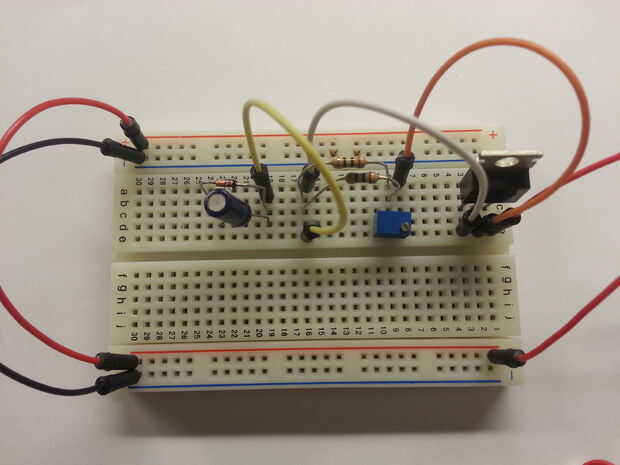

El cable amarillo se utiliza para hacer más espacio para componentes, uno de los extremos está conectado el cable blanco y resistencias y la otra al diodo, tapa y láser.

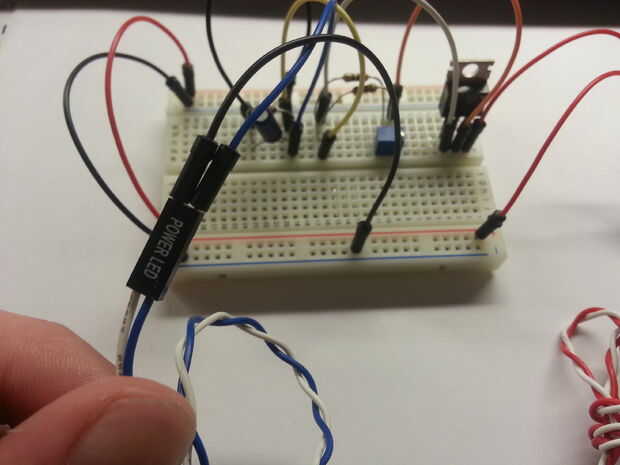

El cable azul es el cable utilizado para conectar el lado positivo de la tapa al positivo del diodo laser.

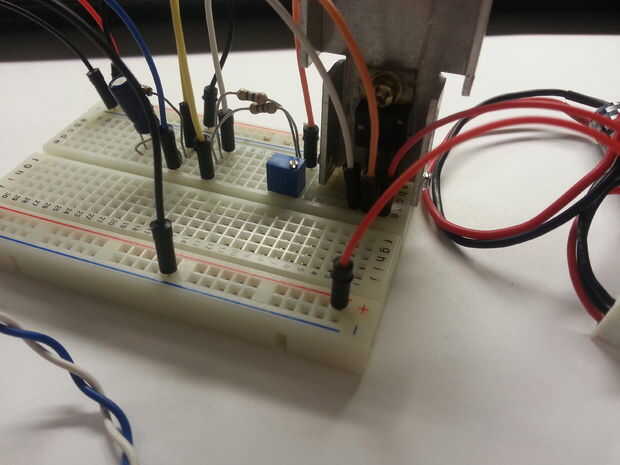

Nuevamente Asegúrese de que la fuente de energía es la última cosa que cable hasta el circuito y no olvide el disipador para el regulador.
