Paso 27: Handcontroller entrada cableado para Arduino
Arduino entradas analógicas todas utilizados aparte de uno para balanceo etc..

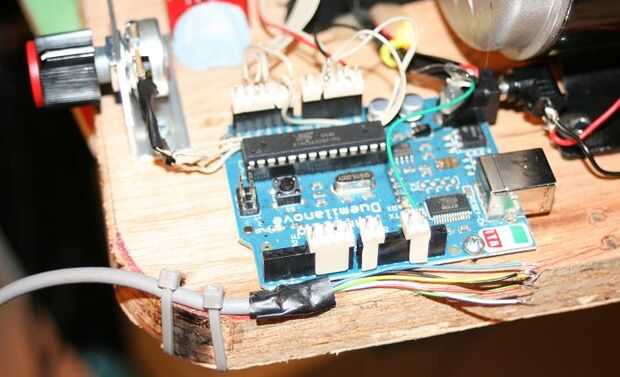

Todas las entradas handcontroller pasan los pines de entrada digitales en el otro lado de la placa Arduino.
El cable se fija a la cubierta usando bridas simples otra vez para que los cables no están estresados donde se sueldan a los pines de entrada de Arduino. El cable sí mismo es proyectado cable con 6 o más alambres en su interior.
También se puede ver el potenciómetro de 10K, utilizado para controlar la función de "ganancia total". Esto permite el ajuste simple del usuario de la máquina entre sensación "blandita" y "apretado" como te lo montas.
Nota: Ver mis enlaces en la Página 1 a mi Instructables más recientes que describen cómo conectar nuevos IMU para un Arduino y utilizan para controlar el patín, con el código.
Estas nuevas versiones no utilizan más el potenciómetro.
