Paso 40: Wii Nunchuck cableado como un controlador de mano (2)

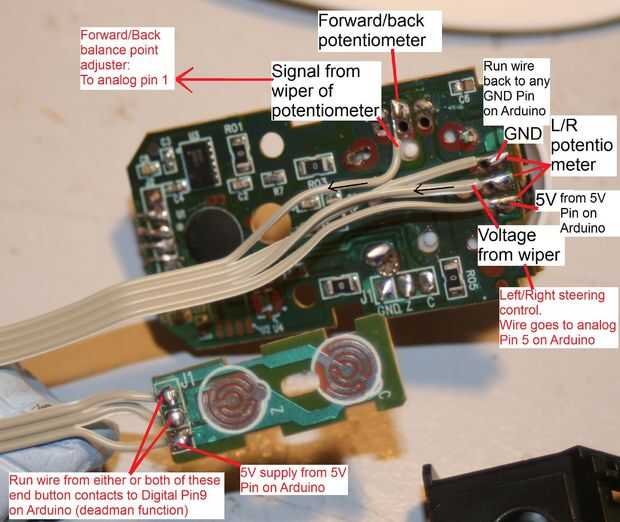

Los potenciómetros tienen a + 5V suministrados a un extremo de la pista de carbón y otro final de carrera a GND de Arduino.
El pin medio de "limpiador" de los 3 de cada potenciómetro, lee voltaje variable como se mueve la palanca de mando y cable de cada una de estas 2 centrales "limpiadores" es enviado de vuelta a las clavijas entrada analógica repuesto 2 1 y 5 en la placa Arduino.
El bosquejo que trabaja con esto se une a página 47 de este Instructable.
Nota: Los extremos de las pistas internas de cada potenciómetro se unen por la placa de circuito se sueldan, así que sólo tienes que conectar un cable de 5V de Arduino y una toma de tierra a uno de los dos potenciómetros de alambre y luego ejecutar 2 hilos más (uno del limpiador de cada potenciómetro) volver a los pines de entrada analógicos en el arduino.
Por último, necesita fuente de + 5V a un lado de la almohadilla de contacto de uno de los botones del final y ejecutar un cable nuevo a 9 Pin Digital en rduino para hacer uno de los botones del extremo al interruptor de hombre muerto (ver diagrama).
Esto es todo muy incómodo, si no tiene experiencia sugeriría que se pega con la caja más simple del método de control de la mano de interruptores.
