Paso 2: Soldar todo junto

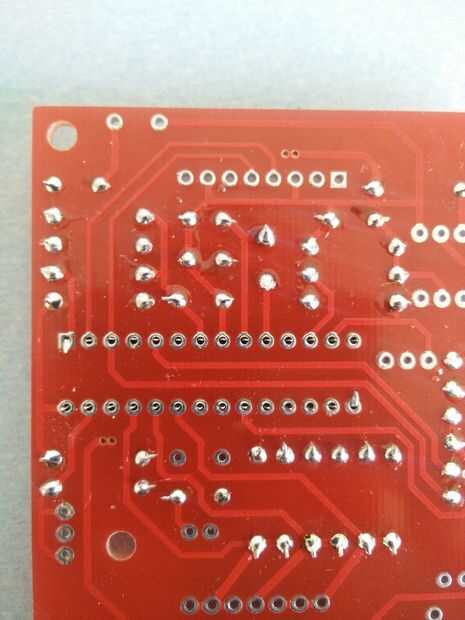

Consejo: Al soldar un PCB, siempre de la soldadura de los componentes de más bajo primero.

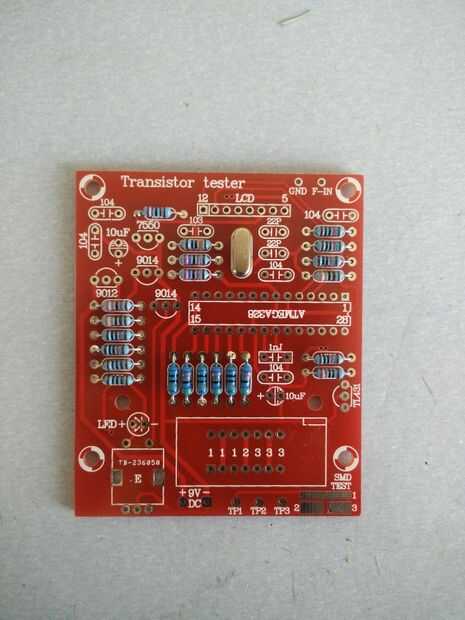

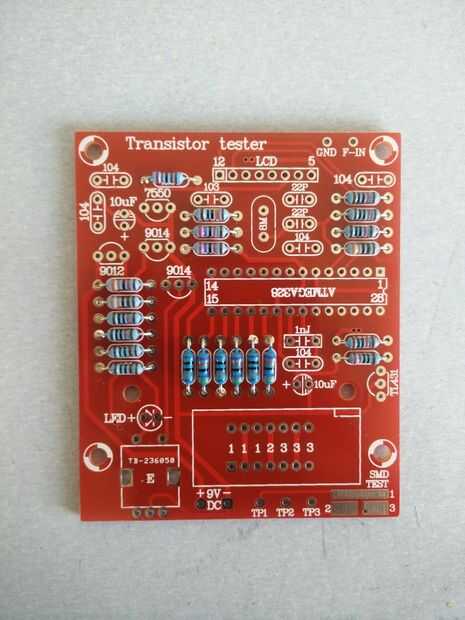

Empecé con todas las resistencias. En el PCB hay marcas con el valor de la resistencia. Para definir el valor de los códigos de color en la resistencia, se podría utilizar esta tabla.
Después de las resistencias, he añadido los condensadores pequeños. En la PCB se marcaron con el valor que ves en el condensador.

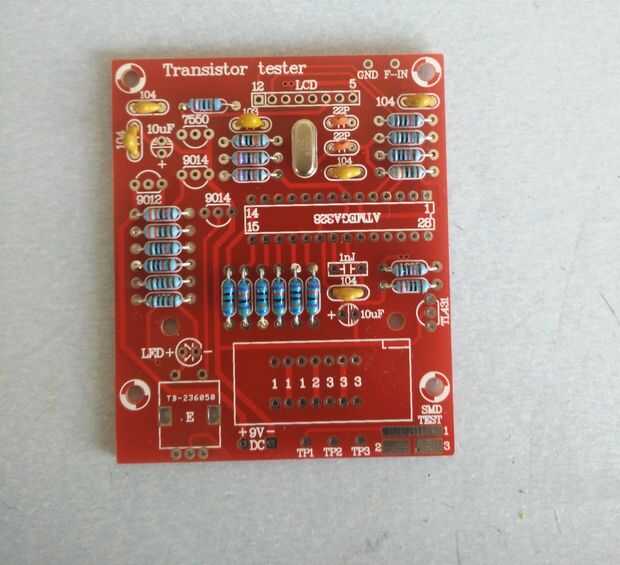

Ahora he añadido el cristal.

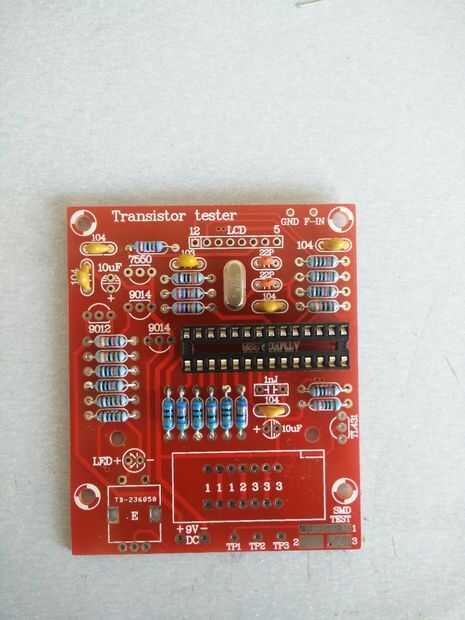

Tras el cristal, he añadido el zócalo del microcontrolador. Consejo: Para soldadura fácil, doblar las 2 clavijas exteriores para mantener en su lugar.

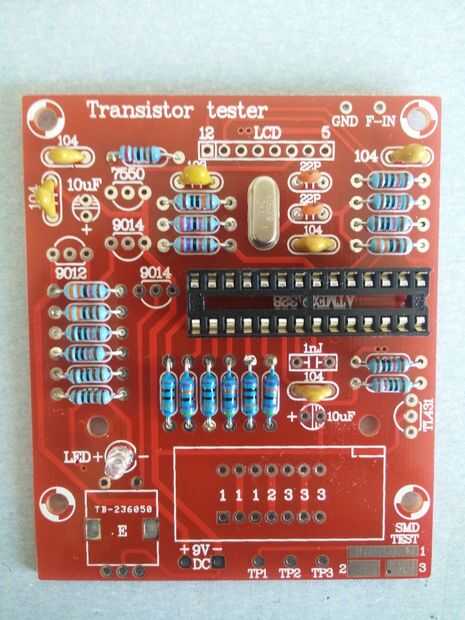

Se ha añadido el LED después de la toma.

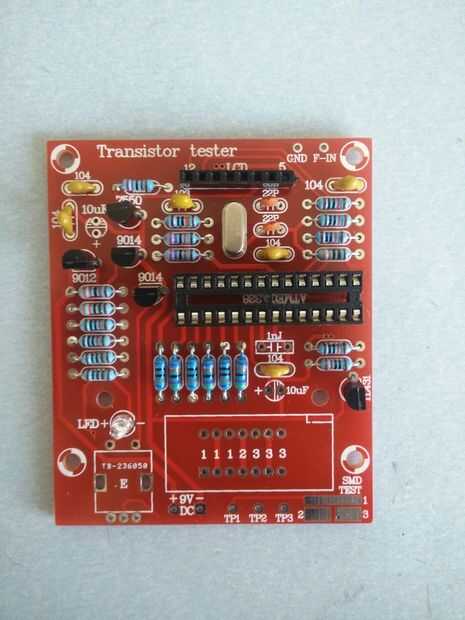

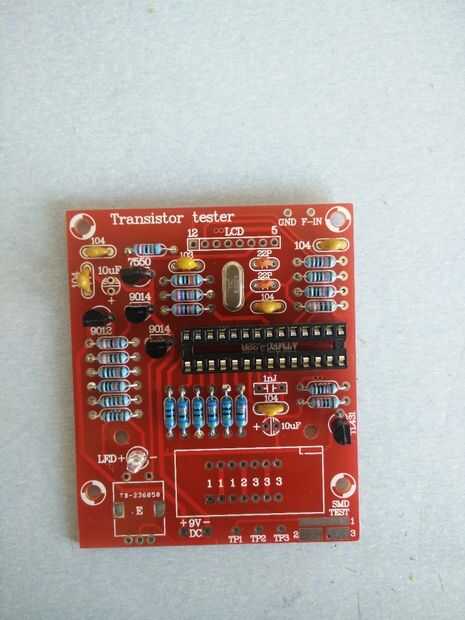

Ahora puede montar los transistores, ellos están marcados con el nombre allí en el PCB.

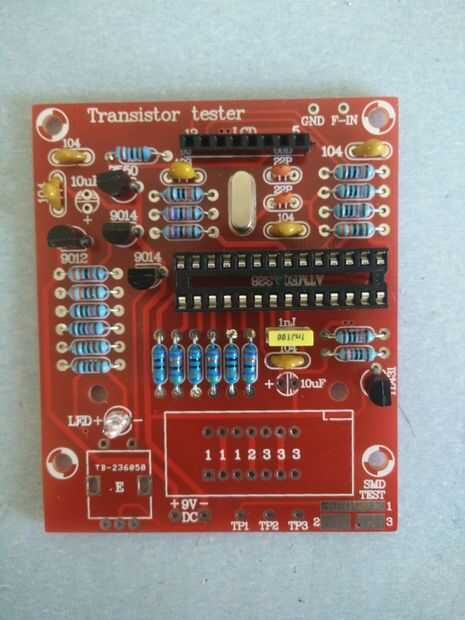

Después de los transistores, añadí el zócalo femenino para el LCD.

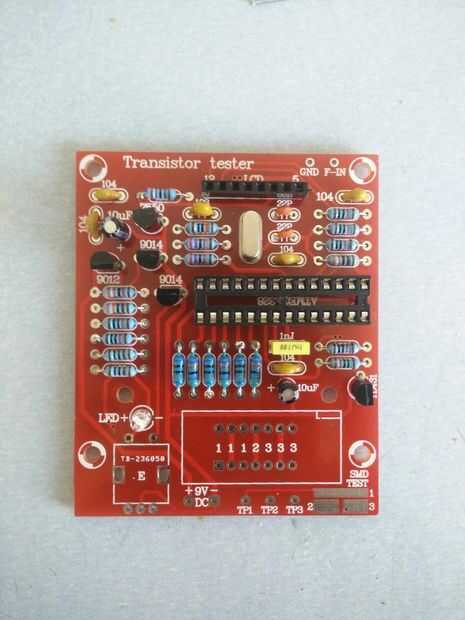

Ahora he añadido el condensador amarillo a la PCB. Y también he añadido los condensadores polarizados. La tira de negativa blanco viene en el lado opuesto de la '+' marca en el PCB.

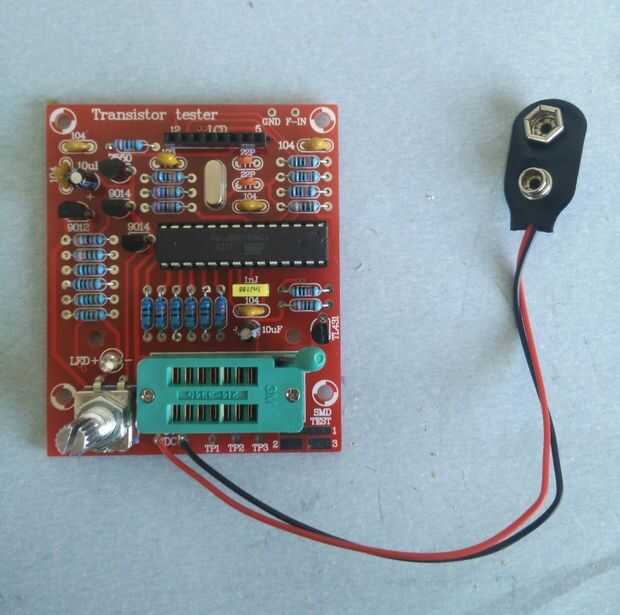

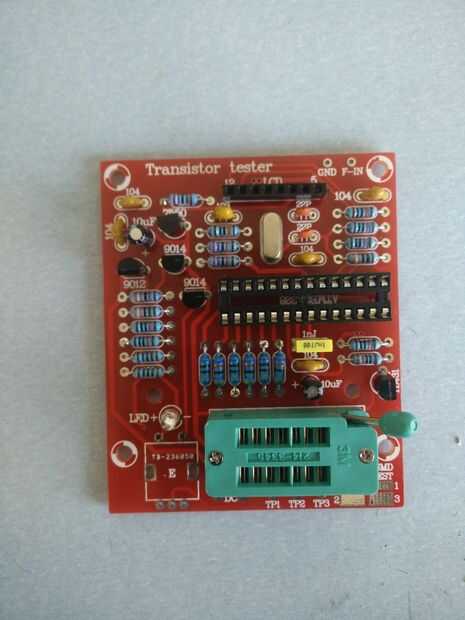

Después de los condensadores, he añadido la abrazadera de la prueba, el conector de la batería de 9V y el codificador rotatorio.

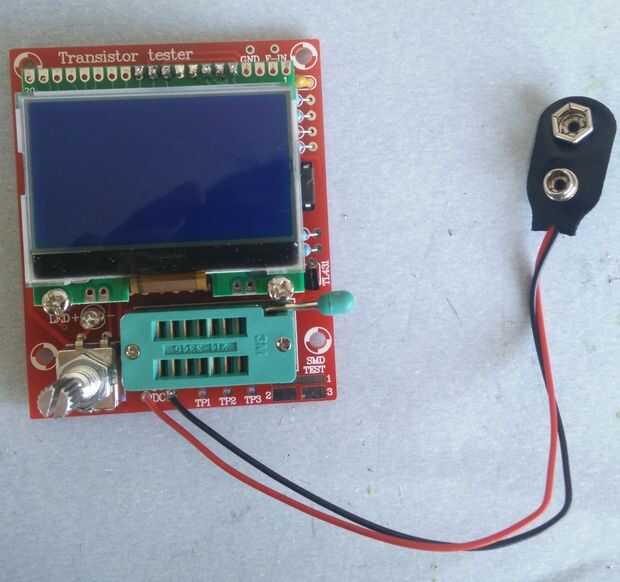

Ahora último, pero no menos importante, necesita agregar la pantalla LCD. Consejo: enchufe el conector macho en el enchufe hembra, montaje del LCD con los espaciadores y luego suelde.
