Paso 3: Mediciones
Cúpula de mediciones utilizando este kit, y me pareció muy exacta!

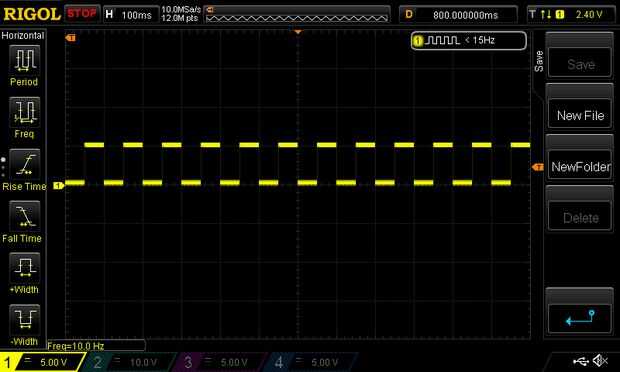

Primero he probado el generador de frecuencia de 1Hz a 2MHz. Cada frecuencia era exacto lo que debería ser.

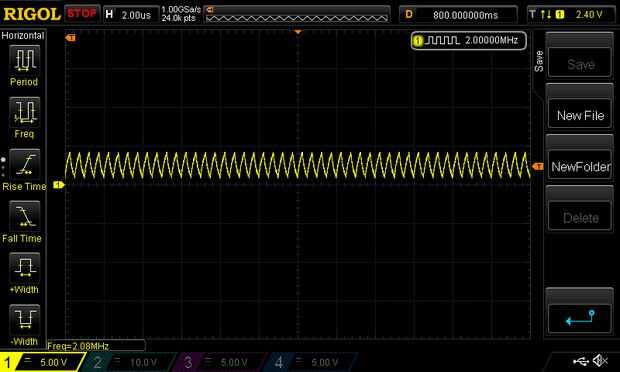

Ver que la salida en 2MHz no era una onda cuadrada, pero eso es normal a 2MHz.

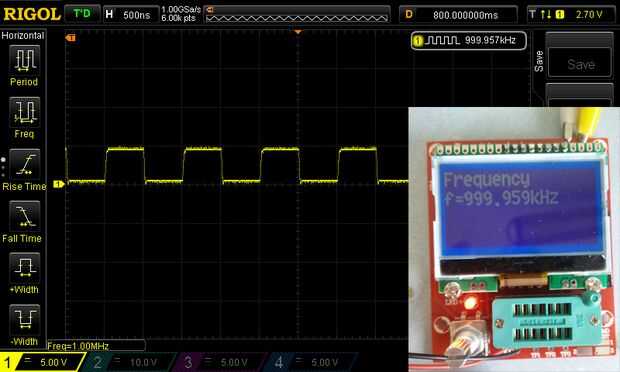

Después de esto he probado el medidor de frecuencia interna. Utilicé un oscilador de 1MHz, y demostró exactamente lo mismo que mi osciloscopio.

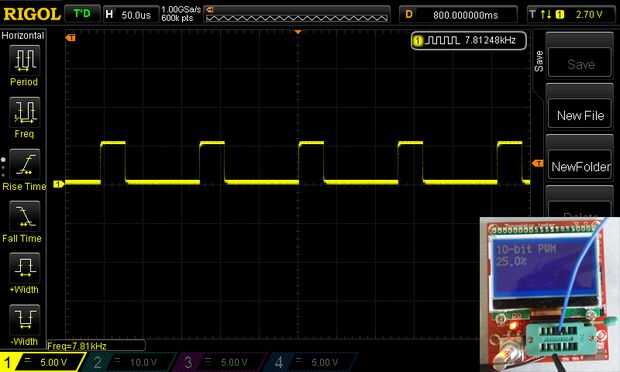

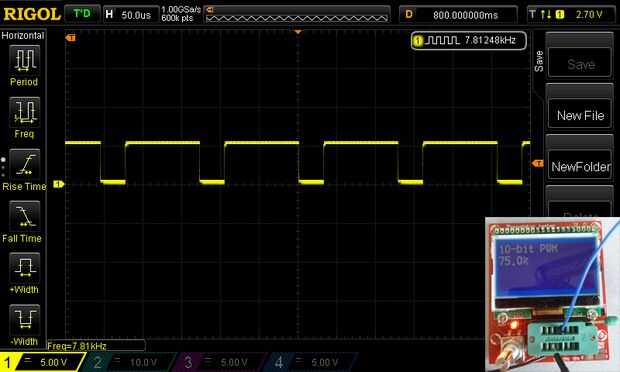

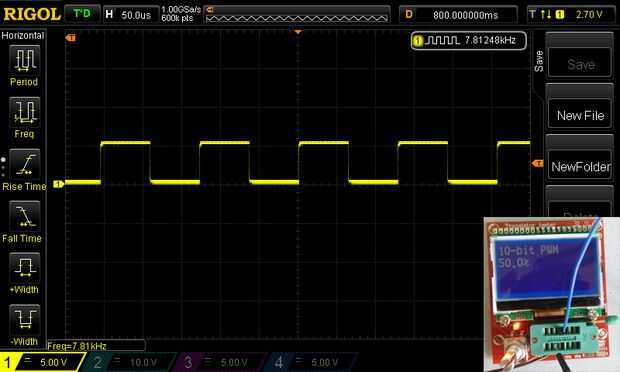

Lo último que probado, fue el generador PWM. Como puede ver arriba, los períodos son como puso.
Puede establecer el porcentaje del PWM por ciento.
Así que como ves, esto es un medidor bastante preciso. Lo recomiendo a nadie por usarlo. Por supuesto no es tan buena como metros a un precio muy, pero hace su trabajo muy bien.
Nota: para usar el generador de frecuencia y PWM, debe utilizar el perno central como positivo, y uno de los otros pins como negativa.
