Paso 4: Comenzando a complejo!

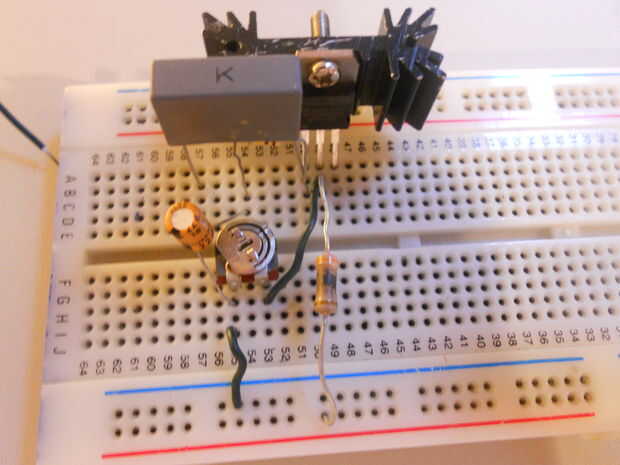

Primera foto:
Agregar el Resistor 47R desde el desagüe de lo mosfet (fila 49) en el riel de voltaje positivo. Asegúrese de que esta resistencia no es tocar cualquiera de los componentes como puede conseguir caliente en funcionamiento.
También, agregar un enlace de cable desde el desagüe de lo mosfet (fila 49) a la otra pata de la resistencia de preajuste (un resistor preset tendrá 3 patas ya que es un componente variable).

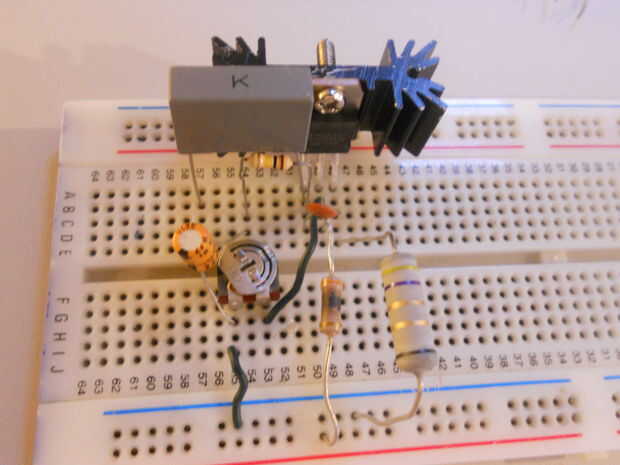

Segunda foto:
Añadir el condensador de 1nF del drenaje a la Gate de lo Mosfet, este condensador es unpolarised por lo que no es materia que forma redonda le puso :) (Fila 49 a fila 50)
Añadir la 4.7R resistencia de la fuente del Mosfet (fila 48) en el riel de 0v.
El condensador de 1nF está allí como una precaución contra las oscilaciones que pueden ocurrir en la inductancia de los cables, etc..
