Paso 5: Casi terminado el edificio, agregando las etapas finales
Ahora al añadir el condensador de salida, resistor limitador de salida y tire hacia abajo de la resistencia.

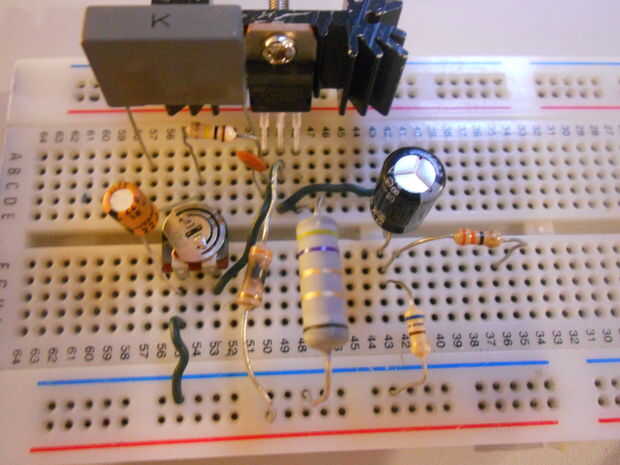

Desde la sección de salida necesita un poco de espacio, he añadido un enlace de cable a una de las filas libres. El enlace de cable en mi protoboard va de lo mosfet de drenaje (fila 49) hasta una fila vacía, (fila 43).
El condensador de salida va de fila 43 en la mitad superior de la placa a fila 43 en la parte inferior de la mitad de la placa. En un protoboard, el superior e inferior la mitad están separados por el canal en el centro de la placa. El extremo rayas del condensador va a la parte inferior la mitad de la placa, esto se denota como el lado negativo :)
Son las resistencias como se muestra:
El Resistor 680R va desde el lado negativo del condensador (fila 43) hasta el carril 0v. Esta resistencia está allí para asegurar que el lado negativo del condensador es en potencial de 0v cuando están enchufados los auriculares. Esto reduce el daño a los auriculares deben erradicar clics que reciba del condensador de carga a través de los auriculares.
La resistencia de la 33R va desde el lado negativo del condensador (fila 43) hasta una fila vacía, en la mía he usado fila 36. Esta fila también se utilizará para la salida de los auriculares.
Enchufe los auriculares todavía!
