Fácil de construir circuitos de Motor de pasos CNC Mill y controlador (4 / 6 paso)

Paso 4: Prueba... 1..2..3

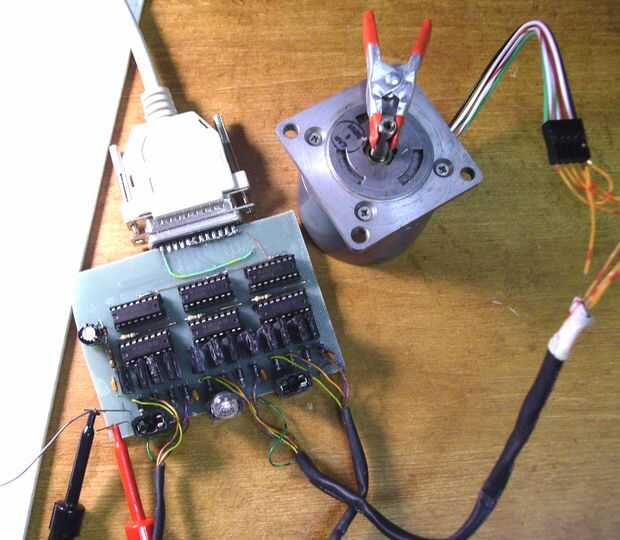

No seas nervus. Es un poco de electricidad. Primero de que sería bueno cargar el KCAM (o lo que usted planea usar) en su computadora. Entonces cuando usted se sienta cómodo que todas las piezas están en el lugar correcto enchufe el conector de puerto paralelo en la tarjeta de conductor (como se muestra a continuación) y ponen una versión de baja potencia en la toma de corriente para el motor. En este caso estoy usando media, el conductor del eje Y.

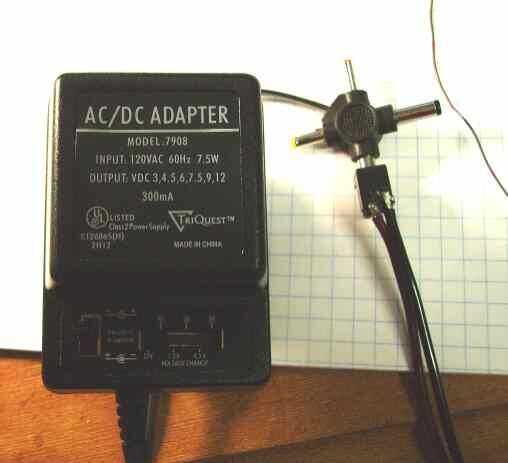

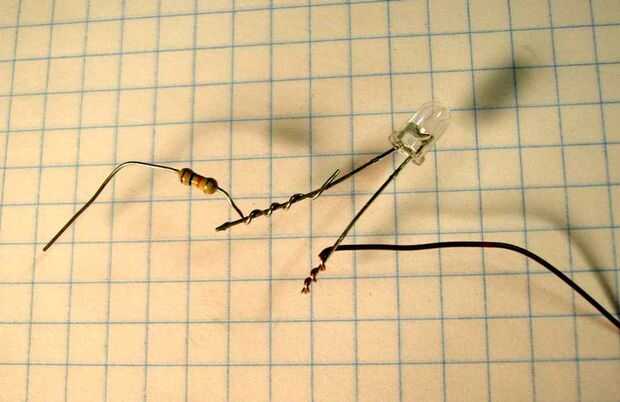

Para poder me gusta usar uno si estos adaptadores de corriente universal de corriente con voltaje seleccionable de la salida. Son baratos y no ponen mucha corriente así que si algo sale mal es menos probable dañar el circuito. Ajustar la tensión baja y ver si tienes algunos vlotage en la pins(16) de poder el CD4516 y el CD4028. Si no tienes un medidor de voltios toma un LED y atar una resistencia 10K(BRN,BLK,ORN) a la positiva (la pierna larga) y cable a tierra atada a la negativa (la pata corta). Ahora puede utilizar esto como una punta de prueba para ver donde tienes el voltaje. Va a ser muy tenue pero no queremos llamar demasiado actual del circuito.

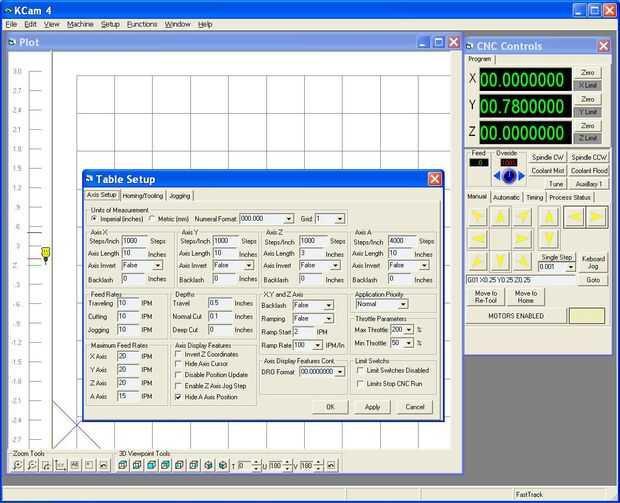

Ahora en el programa de ordenador y encontrar la tabla de configuración. Establecer los pasos por pulgada a 1000. Luego abrir el control CNC y ajustar el paso solo de.001 pulgadas y activar el modo de paso único. Ahora cada vez haga clic en las flechas amarillas (arriba y abajo por el eje Y) la computadora emite un pulso al circuito controlador de motor paso a paso.

Poner la sonda LED en el pin 10 del CD4516. Esto es hasta abajo entrada. Al hacer clic en la flecha hacia arriba la entrada va a ser low(LED off) y al hacer clic en la flecha hacia abajo la entrada será high(LED on). El PIN 15 es que el paso de la entrada que verás un destello muy corto cada vez que haga clic en un n hacia arriba o hacia abajo permitiendo este pin. PIN 6 es la salida Q1. Cambiará a state(high/low) cada vez que haga clic en una flecha. Y Pin 11 la salida Q2. Cambiará de estado cada vez que usted haga clic en una flecha.

En el lado de salida de cosas deberíamos ver alguna actividad en el chip de CD4028. Poner la sonda en ninguna de las patillas de salida 1,4,6 y 7. Estas salidas de impulsión el FETs. Debe ver la salida IR alto cada vez 4 º hacer clic en el arriba o abajo flecha.

Si todo esto tiene sentido hasta el momento es hora de conseguir el motor en marcha. El hilo común o los cables del motor que son el grifo de centro de los devanados deben conectarse a la bombilla. Los otros cuatro cables deben ir a los FETs de cuatro en el circuito. Si usted es realmente afortunado usted conseguirá la combinación justo en el primer par de trys. Otro sabio mantener sólo cambiar la cerca de alambres hasta que el motor camina en la misma dirección cada vez haga clic en las flechas.

Vea el video en el siguiente paso. Puede dar una mejor idea que hacer.
