Paso 2: Conectar el sensor y la pantalla al Arduino

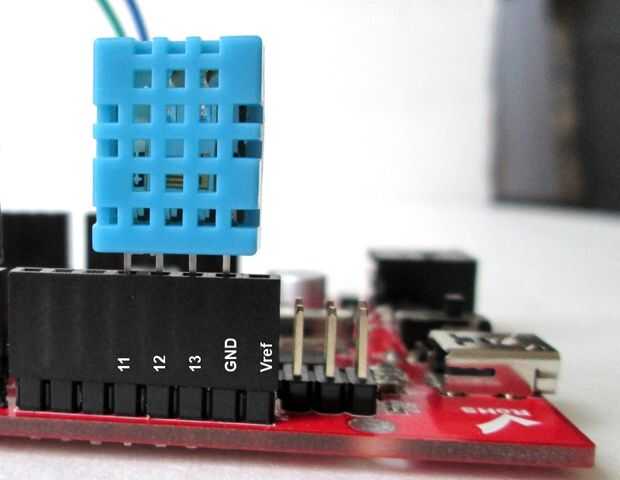

Para guardar los cables de puente y le dan un aspecto aseado, las cuatro clavijas de la DHT11 sensor se inserta directamente en el derecho femenino cabeceras de Arduino Uno del tablero que el pin 4 (GND) de DHT11 va a la tierra pin (pin segunda de arriba a la derecha) de la cabecera de Arduino. Con este arreglo, los pines 1 (VCC), 2 (datos) y 3 (NC) de DHT11 se conectarán a los pines de I/O digitales de Arduino 11, 12 y 13, respectivamente. El DHT11 consume 2.5mA actual a lo más durante la operación. Por lo tanto, puede ser alimentado directamente por el perno de la entrada-salida de Arduino 11 estableciendo a lógica alta durante la operación. El pin 12 del Arduino se utiliza para leer la salida del sensor.
Conectar la pantalla

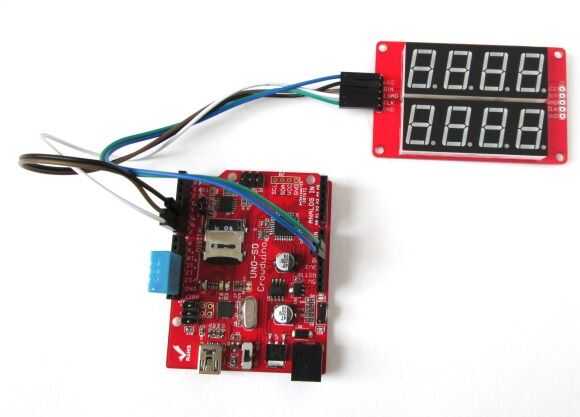

La pantalla funciona con 5V y GND de la fuente pines de los izquierda encabezados femeninos de la Junta de Crowduino. El DIN, la carga y el CLK señal líneas del chip MAX7219 están conectadas a los pines de I/O digitales de Arduino 5, 6 y 7, respectivamente.
