Paso 7: Conecte la antena al Wifi Modem
Esta es la parte más difícil y depende del hardware electrónico que tienes. por favor lea este paso.
La idea básica es que usted necesita soldar un cable entre la salida de RF de la Junta de la WiFi y el elemento conducido de la antena yagi.

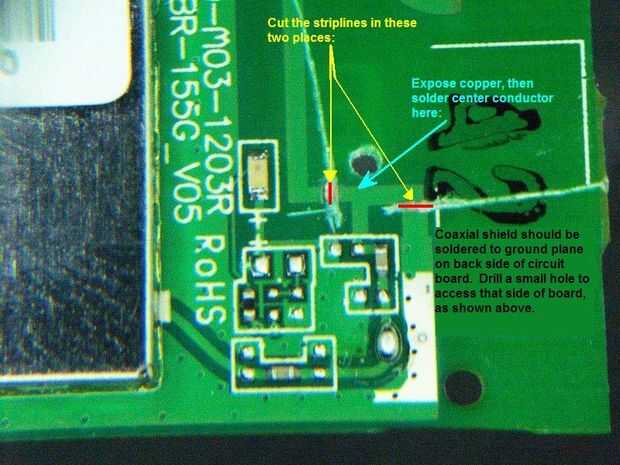

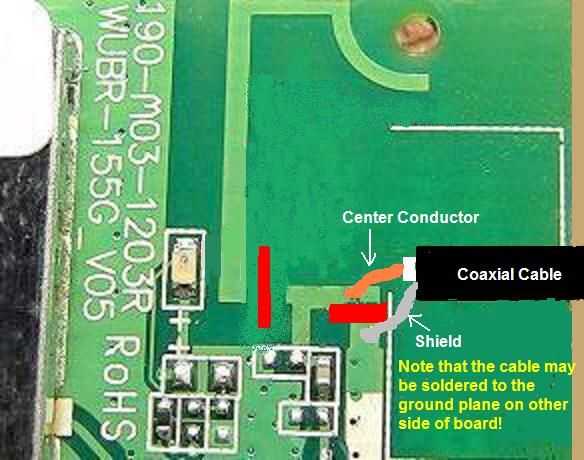

Pero los módems USB WiFi con una antena interna o con una antena externa. Aquellos con antenas externas, como el mío, son fáciles de conectar porque simplemente están reemplazando la antena del azote externos con el Yagi. Con antena interna deba tener su antena tira a bordo modificado como se muestra en las fotos aquí. Es necesario experimentar un poco en este caso.
He intentado soldar un cable coaxial a conectores de antena de la Junta y los dos extremos del lazo de elemento activo de la yagi pero no funcionó en mi caso. No tengo explicaciones por que no funcionaba, pero otros aficionados que se han construido antenas Yagi conexión a su antena de esta manera.

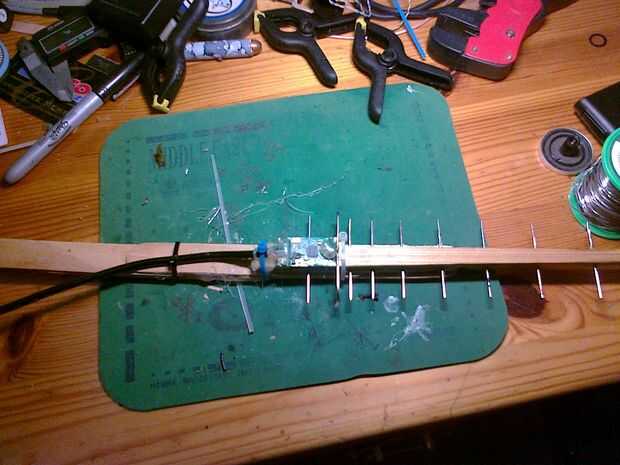

En mi caso, simplemente conecté una fina hebra de alambre de cobre entre el elemento activo de la antena de la banda y uno de los extremos del lazo del elemento conducido.
Por favor, lea las anotaciones de las imágenes para más detalles.
