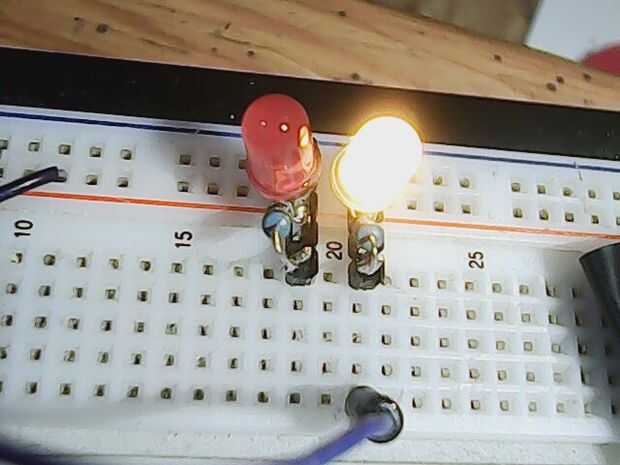

Fácil de hacer LED w/resistor de Solderless Breadboards

hay apenas un proyecto que no requiere algunos LED. Cuando prototipos, que a menudo necesitan algunos LEDs de indicación y localización de averías. Por supuesto, cada LED necesita un resistor limitador actual. Por lo tanto, estos dos componentes en un solo paquete es lógica y muy útil. Probé una de patas de los LEDs cortas corte y soldar una resistencia en su lugar, pero el conjunto era demasiado frágil para ser muy útil. Después de algunos rayar la cabeza, se me ocurrió esta solución:

Paso 1

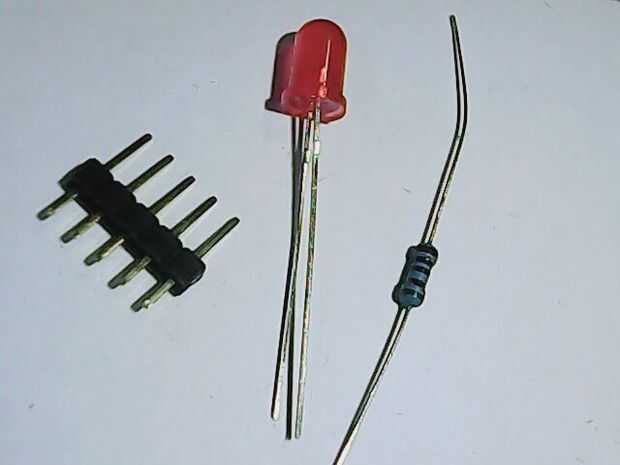

Reunir sus partes:

  • Jefe varón del pin 5
  • resistencia de 500 ohm (o cualquier tamaño usted quiere)
  • LED

Paso 2
Corte los tres pernos de mediados en la parte inferior (largo). Ver las fotos.

Paso 3

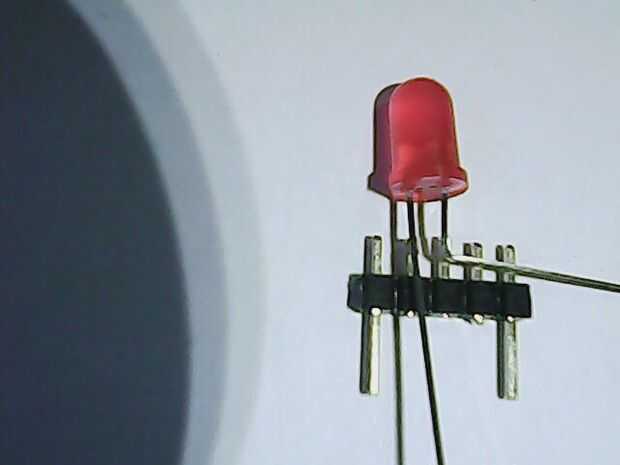

Doblar las patas del LED, el cátodo a los dos primeros pines y el ánodo a los dos pines de soldadura. El cátodo es generalmente el plazo de ejecución corto y plano lateral del cuerpo LED. Soldado el lado del ánodo primero para no confundirse. Ver foto.

Paso 4

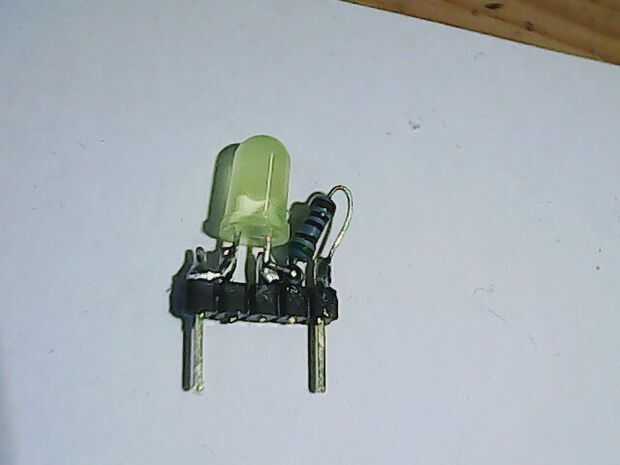

Suelde la resistencia entre el ánodo y el perno restante.

Estamos listos ahora. El resistor está conectado siempre con lo positivo que es la Convención popular.

Características

  • Sólido y robusto
  • Fácil y rápido de hacer

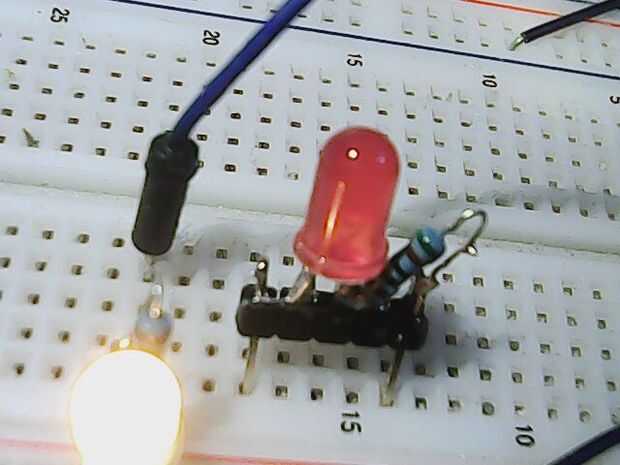

  • Puentes del carril ya sea positivo o negativo en el protoboard

Actualización:
Aquí está otro instructivo, con componentes 'enchufable' aún más. Incluye:

  • Interruptores - tacto & slide
  • jack de 2,1 mm DC
  • Potenciómetro de ajuste
  • Transistores bipolares
  • MOSFET SMD
