Fácil Flyback Driver (3 / 5 paso)

Paso 3: Montaje del circuito

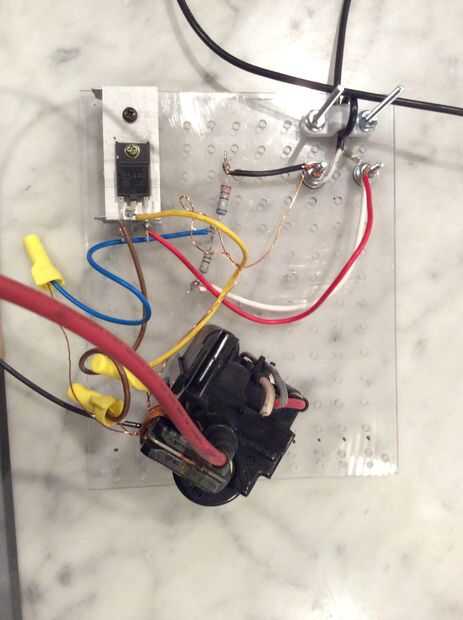

Montar el circuito según el diagrama siguiente. Me pareció más fácil y más bonito para soldar alambres trenzados a todo y luego ejecute los alambres juntos en parejas y triples. Algunas cosas a tener en cuenta
Siempre Compruebe si existe continuidad en cada parte antes de montar todo el circuito
Nunca trabaje en un circuito mientras que una parte del mismo es en viva
Aprender a soldar bien antes de trabajar con electrónica sensible
Mantenga una mano en el bolsillo en todo momento al utilizar alto voltaje
