Fácil y barato Calentador Solar (6 / 11 paso)

Paso 6: Superior e inferior colector

1. De la última pieza del canal de 10 pies, cortar dos largos de 4 pies. Se trata de la parte superior e inferior de la caja.
2. Corte cuatro piezas de moldeado, unos 12" largo cada una.
3. Atornille dos en el interior de una sola pieza de 4 pies de canal de 6" de cada extremo y 1" de la parte superior (para el plástico en).
4. Hacer lo mismo con las piezas restantes de la pieza moldeado y 4 pies de la canal. [Si tienes una sala de alto 8 pies, como se describe en el paso 1:Considerations, usted puede saltar a la siguiente sección]

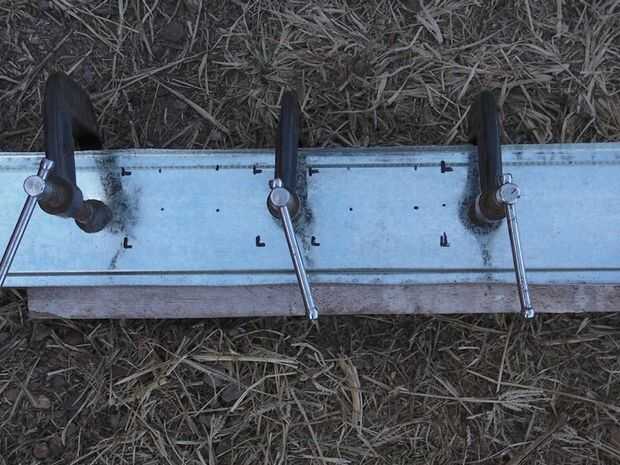

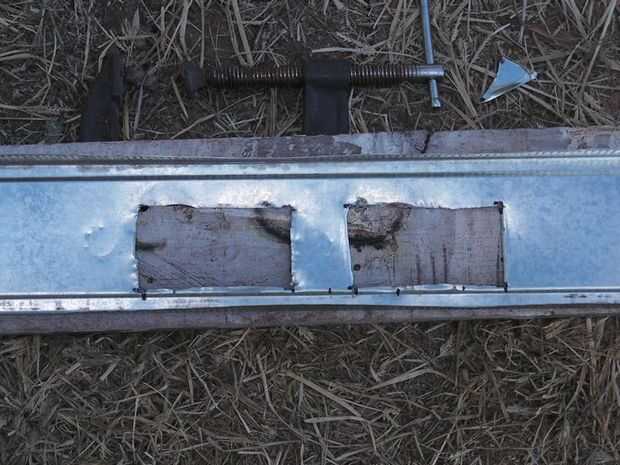

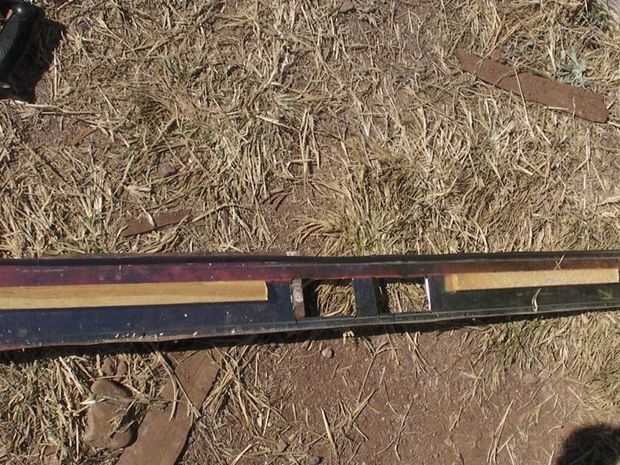

5. Dibujar dos rectángulos en el interior de cada pieza de la canal. Los rectángulos deben ser de 2 "x 4", centrado tanto horizontal y vertical y cerca de 1.5" de apart.
6. Uno de lo 24 "x 13,5" pedazos de hoja de metal y coloque sobre una superficie plana.

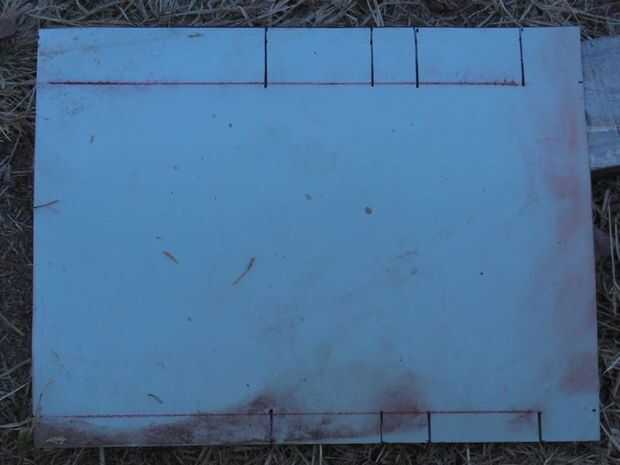

7. A lo largo de una longitud de 24" hacer marcas en 2", 6", 7.5" y 11.5" de la derecha.
8. Lo mismo a lo largo otras 24", también de la derecha.
9. Hacer una línea de tiza a lo largo de una longitud de 24"(en paralelo con las marcas que acaba de hacer), 2" en el borde.
10. Hacer lo mismo a lo largo de las otras 24" longitud, pero sólo 1" en el borde.
11. Trazar una línea desde cada una de las marcas realizadas a la línea de tiza más cercano a él.

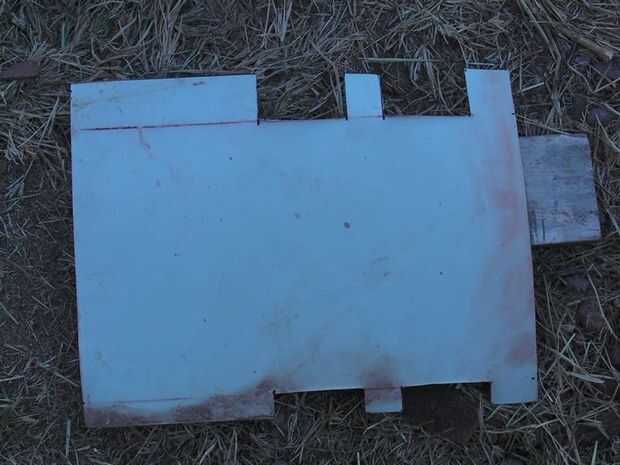

12. Cortar los dos rectángulos que se han formado en cada borde, siendo el primero 4" de ancho y 2" desde el extremo, el otro ser 4" de ancho y 1.5" de la primera.

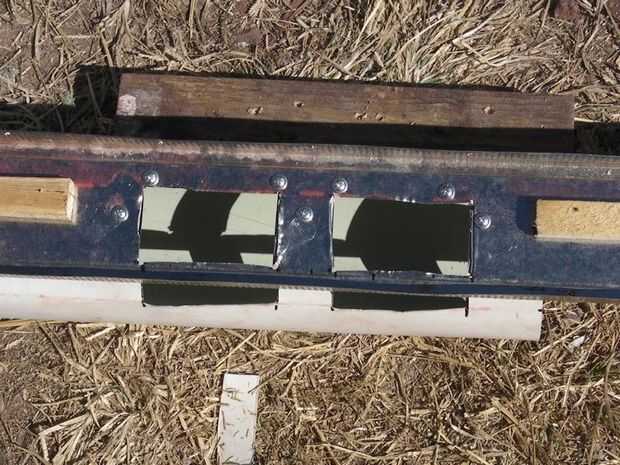

13. Coloque el lado de la chapa que tiene rectángulos más profundo en la parte posterior de la canal, alineando los rectángulos de los dos materiales.

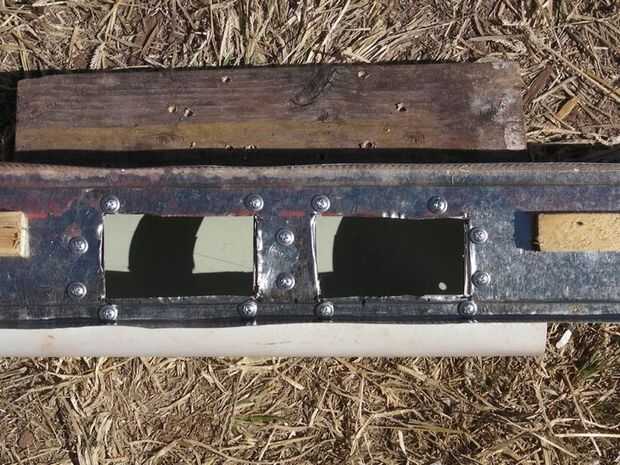

14. Sujetar y poner algunos ½" tornillos metálicos en el 4" longitud de los rectángulos.

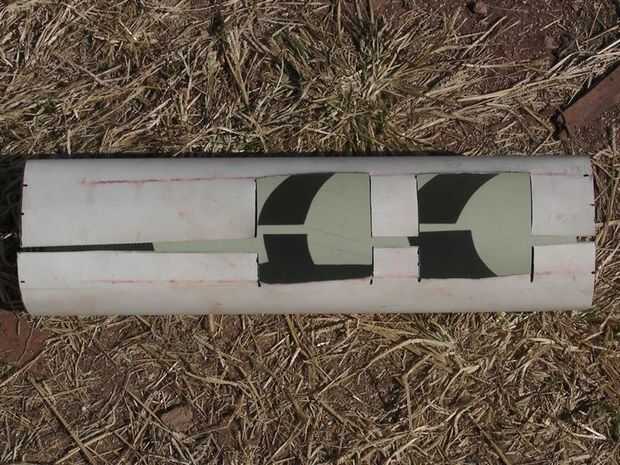

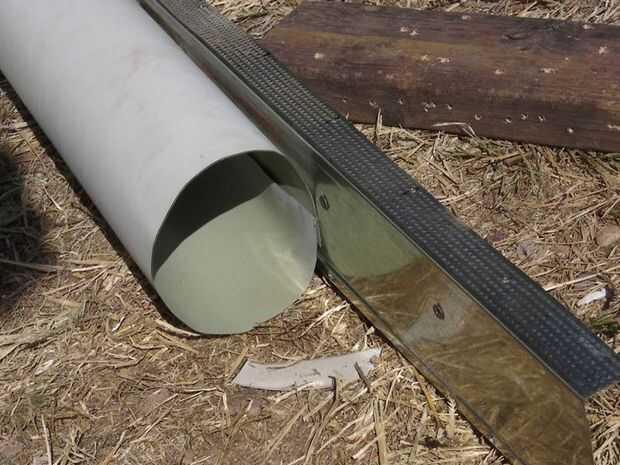

15. Ahora doblar la chapa que forma un tubo y alinee sus rectángulos poco profundas sobre los orificios del canal.
16. Sujetar y poner algunos tornillos en todo alrededor de los rectángulos, incluyendo la superposición.

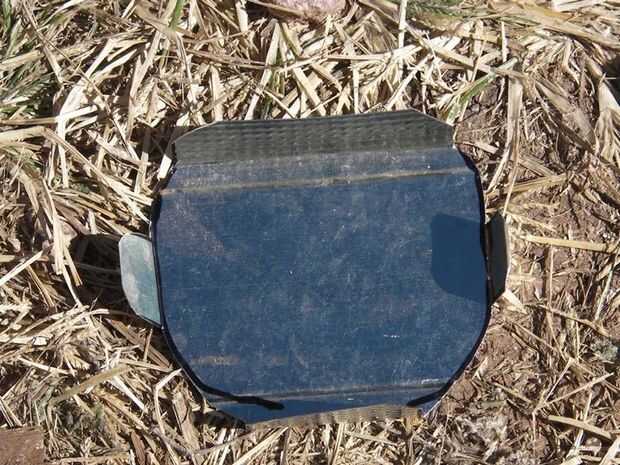

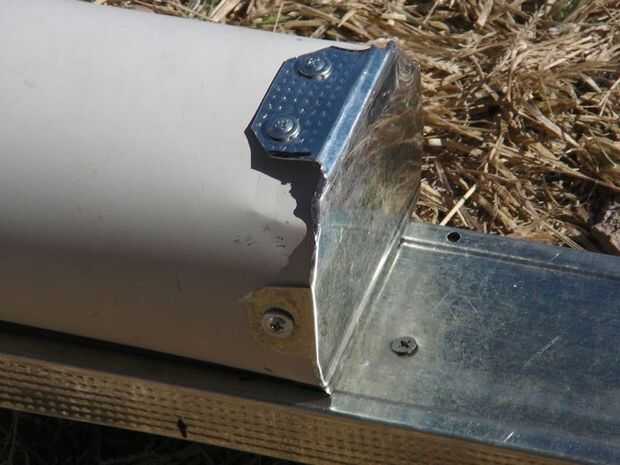

17. Ahora quieres hacer dos tapones, uno para cada uno de los colectores que acaba de hacer. Va a utilizar izquierda sobre pedazos de canal para hacer una forma aproximadamente circular (realmente estará más en forma de píldora). Quiere incluir piezas de las piezas verticales del canal, como estos usos en las pestañas. También quiere hacer dos lengüetas adicionales en la parte plana, que puede doblar para arriba. Mira la foto de arriba para la clarificación.
18. Coloque estas tapas en el extremo de los colectores que desee sellado (el extremo opuesto de donde los orificios secador entrará en la casa). Asegúrese de que todas las cuatro fichas estén en el exterior del colector.
19. Enroscar el tapón en su lugar con tornillos de metal de ½".
