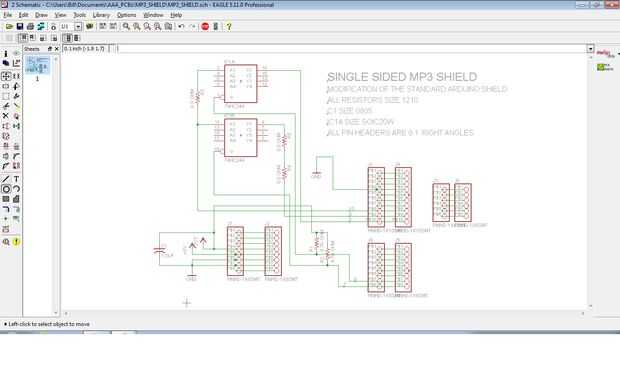

Paso 1: Diseño de la Junta
1. 3, 3V de Arduino para alimentar el MP3
2. tierra. Hay un terreno común entre los dos dispositivos.
3. Vol - en el MP3 se conecta al pin 8 en el Arduino.
4. Vol + en el MP3 se conecta al pin 9 en el Arduino.
5. PLAY/PAUSE en el MP3 se conecta al pin 10 en el Arduino.
6. pines 6 y 7 de Arduino son uso para el control de un controlador de triple estado 74HC244 para permitir la continuación y PREV selección de archivos MP3.
(Nota, los comentarios en el Instructable anterior sugirió que la analógica cambia en eso diseño ser reemplazado con una parte más universalmente disponible. Creo que el 74HC244 se encarga de eso: es barato, universalmente disponibles a través de distribuidores de electrónica, se encarga de ambas selecciones en un solo dispositivo y maneja Arduino 5V a 3.3V MP3 conversión.
Ver el anterior Instructable para la explicación de cómo funciona el diseño...)

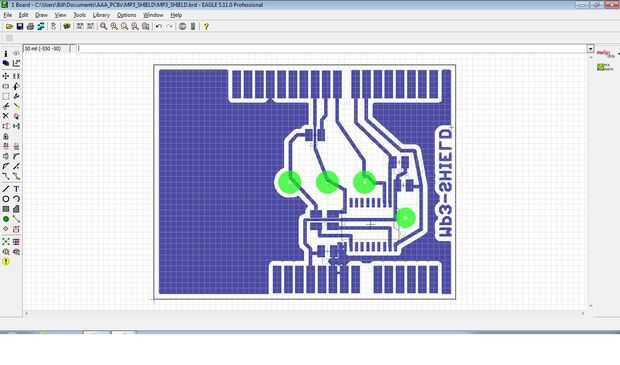

Uso en formato EagleCad. Debido a la screwball separación del conector del Arduino, acabo de empezar con el diseño de estándar shield Arduino y modificar mi aplicación. Usted puede encontrar un diseño de escudo águila estándar en:
http://Arduino.CC/en/Main/ArduinoProtoShield
Unido son mis archivos.
