Fácil y barato MP3 Shield para Arduino (3 / 7 paso)

Paso 3: Hacer el tablero (parte 2)

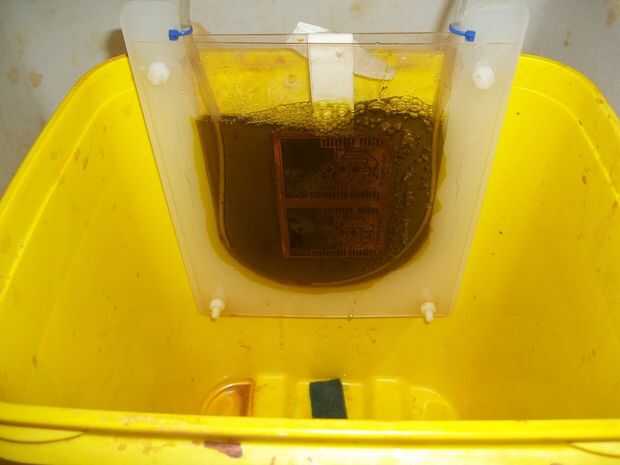

Utilizar cloruro férrico y un sistema de grabado de la casa burbuja construida. Toma diez a quince minutos para grabar una tabla de este tamaño... que es de todos modos sobre los límites de mi paciencia.
1. Añadir un gancho a la PCB para mantener en su lugar. Un trozo de cinta adhesiva funciona bien.
2. Llene la cámara con solución de cloruro férrico. I reutilizar mi solución varias veces y luego almacenar la solución muerta en botellas de plástico hasta nuestros días de eliminación química de la comunidad. La cámara delgada del burbujeador no requiere mucho reactivo para realizar el trabajo. (Sí es un cubo de gatos como una captura de desbordamiento).

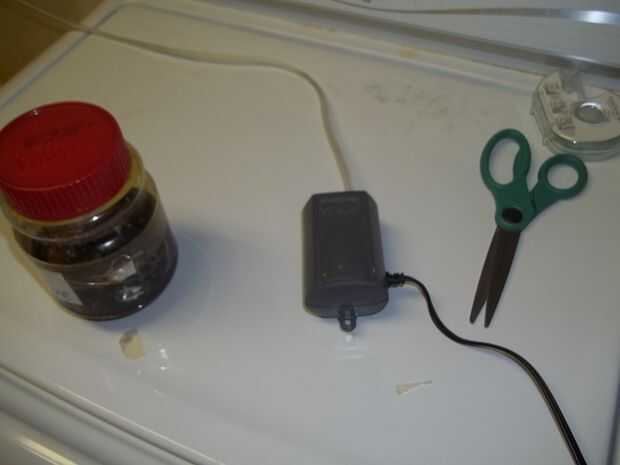

3. Enchufe la bomba de aire acuario, ajustar un temporizador de diez minutos y hazte una taza de café.

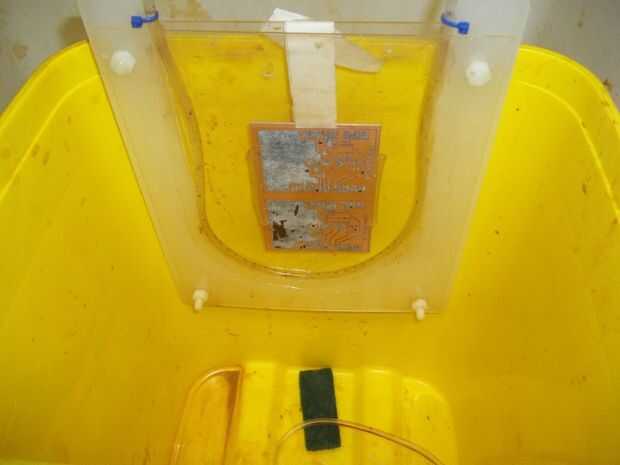

4. Tire de las tablas, asegúrese de que el PCB es totalmente grabado. Enjuague en agua corriente.
5. cortar a medida. Yo uso una sierra para cortar baldosa barata de Frieght del puerto. Lije los bordes. Yo uso una rueda de lijar.

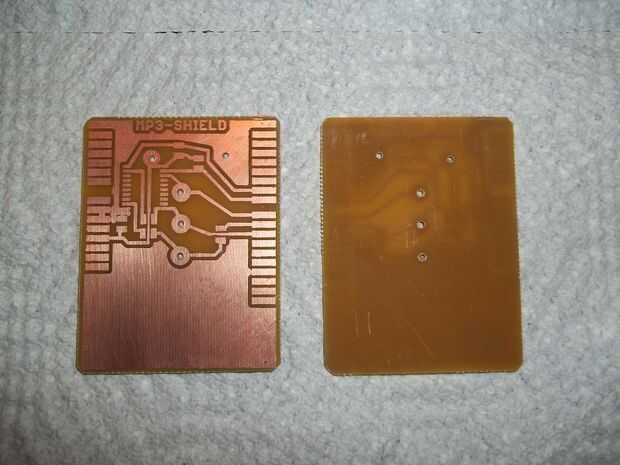

6. taladrar los 5 orificios. Todos huecos son 0.062 (1/16). Cuatro van en los centros de la vías de ronda. El último es en el área de tierra cerca de 3.3V vía. Ver la última foto.
7. Retire el resistir de foto (toner) utilizando el dedo o acetona removedor de esmalte de uñas.
7. generalmente coloco una capa de estaño, utilizando un remojo de 10 minutos en solución de estaño.
