Paso 7: Siga en la información
Los datos sólo en el LC2093-B que nadie ha sido capaz de encontrar están el esquema PDF desde el sitio Web www.sztgmic.com . Ver anexo.
Más búsquedas de internet me llevan a la Página Web de VLSI:
http://www.VLSI.Fi/en/Products/VS1005.html
Esto y el otro del VLSI viruta audio sets look muy familiar, de hecho el VS1000 (un convertidor de Ogg Vorbis en la cuota de la licencia de MP3) es muy similar en funcionalidad a la LC2093-B.
Se trata de una cita de la hoja de datos de VS1011 de VLSI:
"MPEG Layer-3 audio decodificación tecnología bajo licenciada de Fraunhofer IIS y Thomson.
Nota: si activas la capa I y II de capa decodificación, usted es responsable por problemas de patentes que pueden
surgen del uso de estos formatos. Conjunta de licencias de MPEG 1.0 / 2.0 capa III no cubre todas las patentes
pertenecientes a las capas I y II."
Mi conjetura es que este chip es una clon chino/mejora del VS1000 / VS1011 (Nótese que no hay cristal de 12MHz es necesaria en el LC2093-B) y que no hay probablemente ninguna hoja de datos porque no hay ninguna licencia del algoritmo MP3...

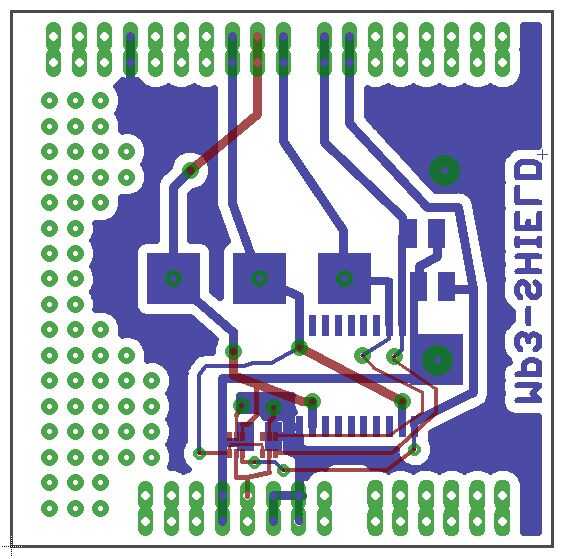

He adjuntado otra versión de la placa del águila. Éste es doble cara y utiliza a través de orificios. Puede enviar este archivo directamente al PCB Dorkbot que un escudo. Esta versión soporta ya sea usando el 74HC244 (parte inferior) o la analógica TS5A3159 (parte superior). Hay espacio para añadir un amplificador (como un LM386) u otros circuitos utilizando la matriz de vias en la parte delantera de la Junta.
Para otro enfoque, eche un vistazo al módulo TDB380 por Tenda electrónica. También hay un Instructable para este módulo.
Otro escudo reproduce MP3s, ver de Sparkfun:
http://www.Sparkfun.com/products/10628
