Facilitar el Chip de Esp8266 un poco al programa! (4 / 4 paso)

¿Paso 4: Necesitamos más simple?

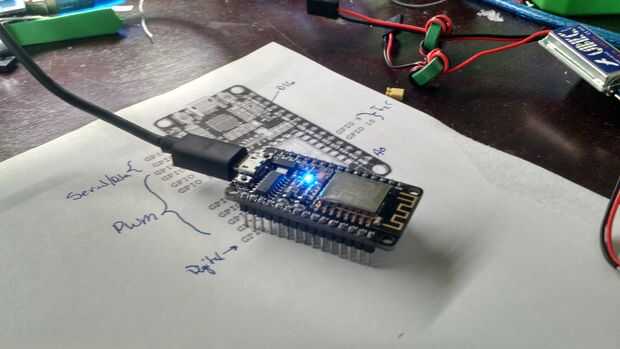

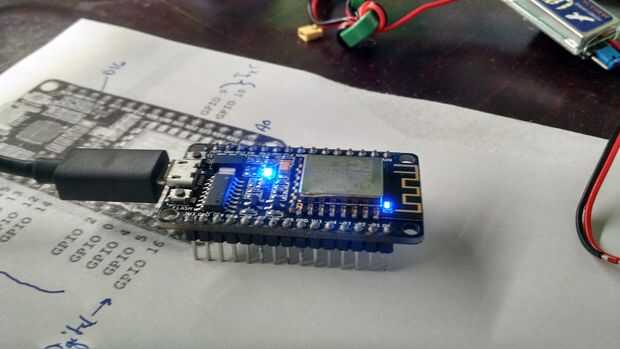

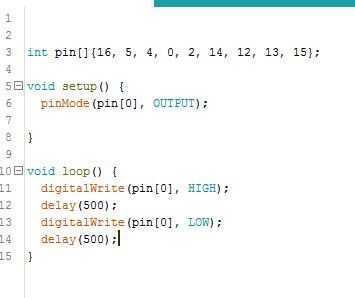

Los códigos por encima de la voluntad a parpadear a bordo del LED (el ESP8266 12-E tiene dos), el led en el chip de wifi está conectado a D0 y el led en el tablero principal se conecta a D4. Utilice el siguiente código o flash el led de nuevo y
cuarto

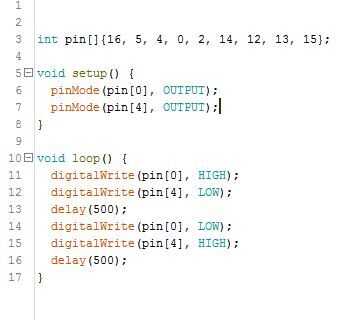

int [pin] {16, 5, 4, 0, 2, 14, 12, 13, 15};

void setup() {}

pinMode (pin [0], salida); Esto realmente sería 16 GPIO

pinMode (pin [4], salida); Esto sería realmente GPIO 0

}

void loop() {}

digitalWrite (pin [0], HIGH);

digitalWrite (pin [4], LOW);

Delay(500);

digitalWrite (pin [0], LOW);

digitalWrite (pin [4], HIGH);

Delay(500);

}
