Paso 4: Componentes de perfil más bajo

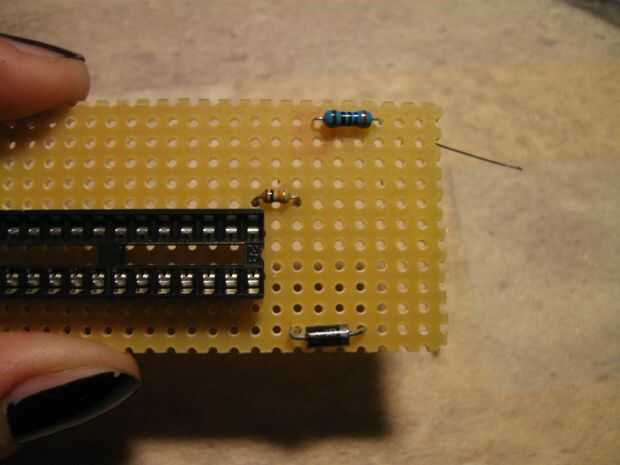

Pero primeras cosas para colocar y soldar los dos resistores y rectifier diodo porque son más delgadas que la toma.
(Realmente puede poner cosas en el tablero en cualquier orden que desee, pero recomiendo seguro headers hembra deja el último, porque es mucho más fácil hacer las conexiones de cables que no bloqueen el acceso todavía).
Diodo tiene polaridad y mis imágenes tienen la polaridad incorrecta-no ser tan olvidadizo como era. Al final con la banda se supone que va hacia el enchufe del ATmega.

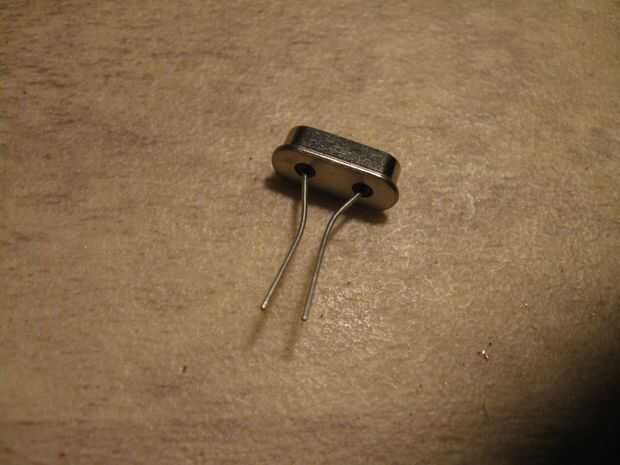

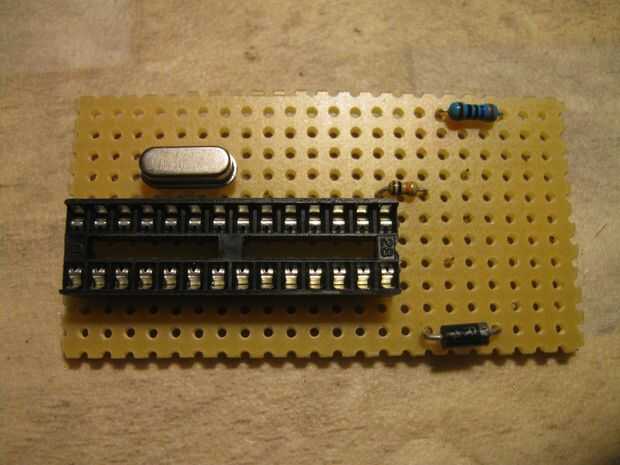

Convenientes poner dos cosas están después zócalo del IC y el oscilador de cristal. Tienes que doblar las piernas de cristales hacia el interior para ajustar agujeros justo al lado del otro y a estar flotando no al ras con el tablero. Pero no hay problema, se protegerán entre cabeceras más adelante.
