Paso 5: Más componentes

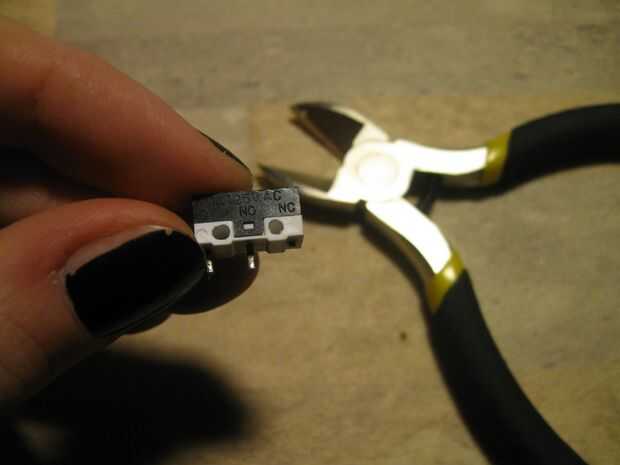

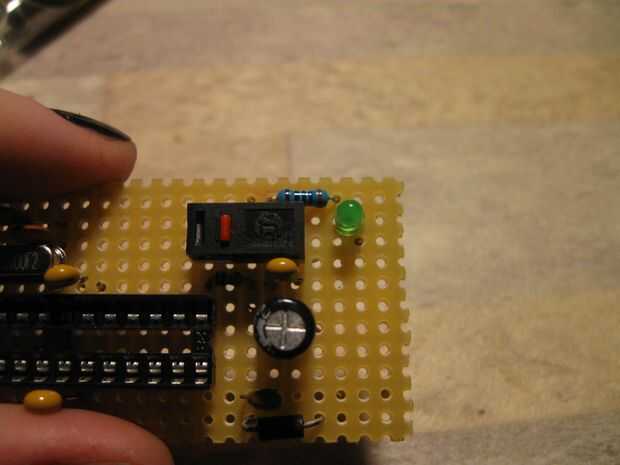

Luego agregué el botón. Botones tipo tienen tres patas: uno en el extremo aparece C – común, otros son NO-normalmente abierto y NC-normalmente cerraron. Espero que se colocan del mismo modo siempre. Corte la pierna NC para usar el carril debajo de él sin lío. Necesitamos la parte normalmente abierta del interruptor sólo.

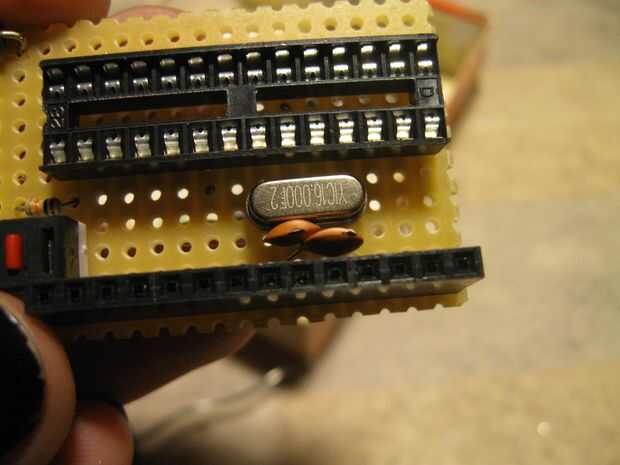

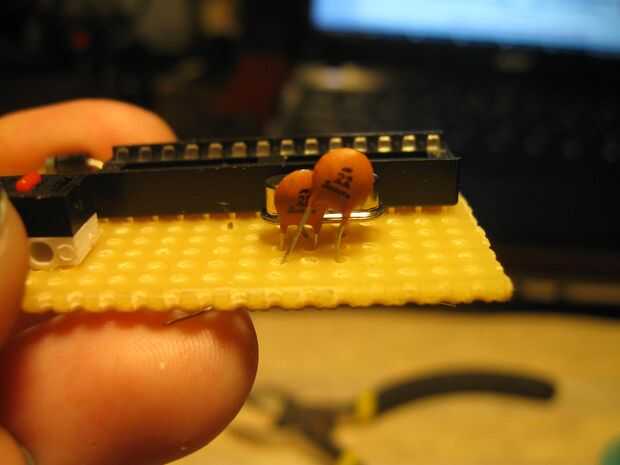

Piezas de siguiente para agregar son condensadores de 10nF al lado del ATmega. Su propósito es proteger contra cambios de voltaje que pueden interferir el trabajo de los procesadores. Van entre VCC y tierra pines y referencia analógica y pines de tierra. Algunos condensadores también podrían necesitar doblar para adaptarse a ese espacio entre orificios de derecho siguiente.

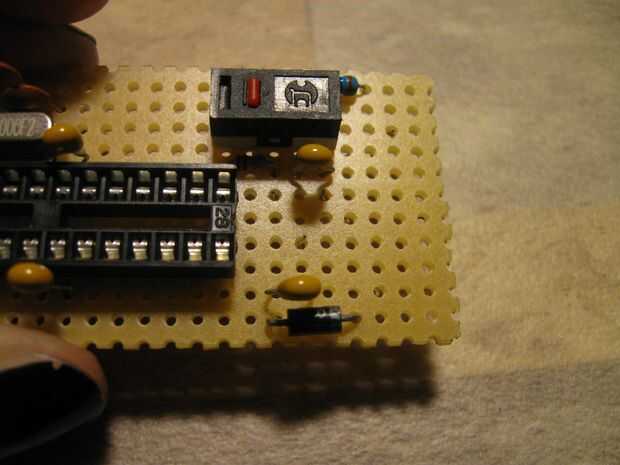

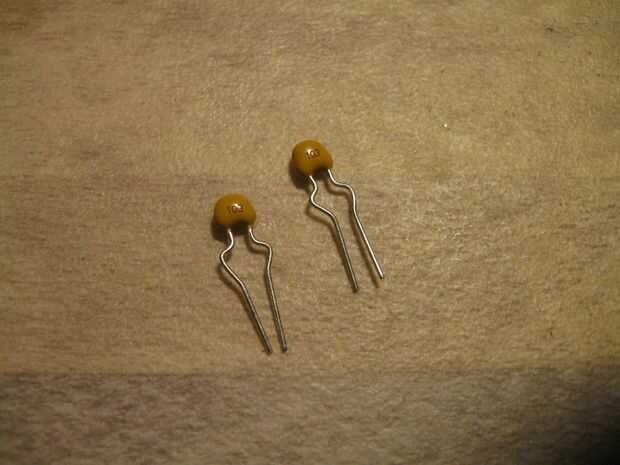

A continuación añadir los dos restantes condensadores cerámico de 10 nF. El propósito de todos los condensadores esta excepto el cerámico de 100nF uno es suavizar la tensión, tal vez he sido demasiado generoso poniendo tantas, pero seguro que no duele.
Y por último el condensador cerámico 100nF. Este es para desacoplar el pin de reset de cables FTDI correspondiente alambre. (Cargar programas no funciona sin este condensador, pero he leido que pulsando y soltando el botón de reset en el momento adecuado pueden hacer el truco si hay conexiones en lugar de un condensador. No tengo el derecho de sincronización aunque.) Este no es en la mayoría de las imágenes, porque me di cuenta que es necesario sólo después de que no funcionaba mi tablero "terminado".

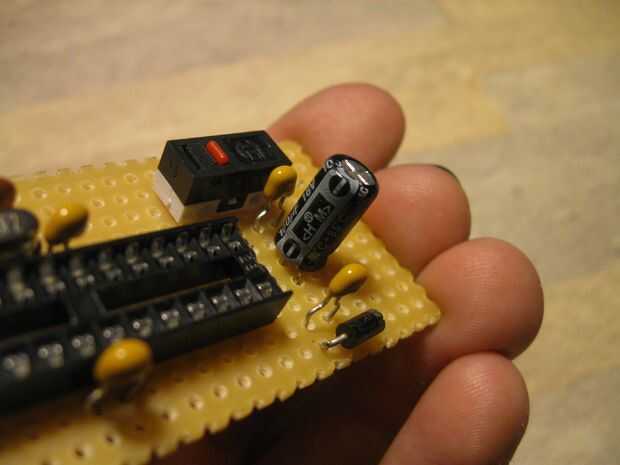

Después se sueldan los cerámica añadir el condensador electrolítico. Preste atención a la polaridad, el lado negativo debe enfrentar el chip ATmega.
LED – otra vez un componente polarizado. Cátodo, que significa la parte que se corta y tiene la pierna más corta, debe ser hacia la resistencia.

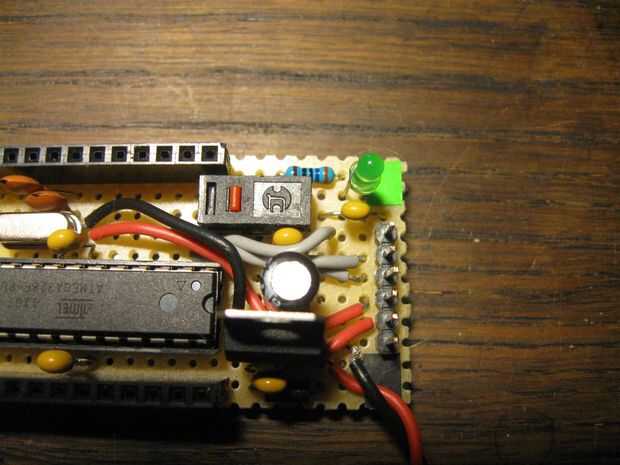

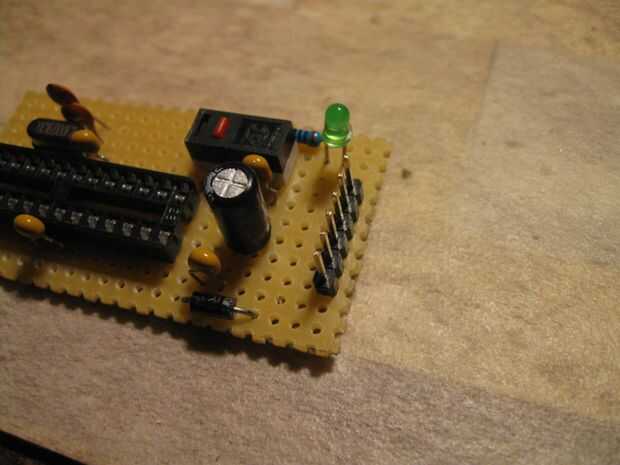

Finalmente los pernos macho encabezado.
