Paso 6: cableado

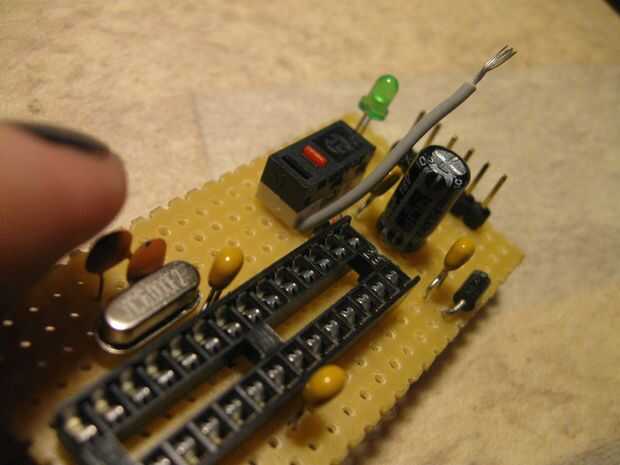

Así, los cables superior es. Comenzar con las conexiones más cortas. He conseguido hacer la mayoría de los cables entre los componentes. Que lleva también algunos cortes exactos en esfuerzo de longitud. Los cables de reset, patillas 0 y 1 deben establecerse en ese orden. Y es más fácil insertar un extremo, soldadura a quedarse, luego use alicates de punta delgada, si es necesario insertar el otro extremo.

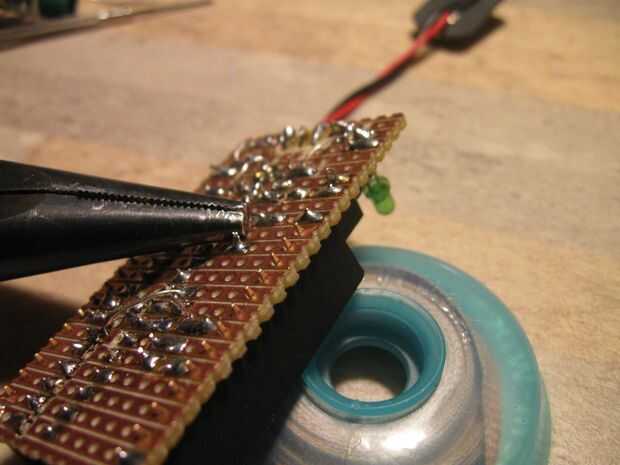

Algunas de las conexiones a la cabecera del hombre se realizan para que el cable se pela ya, insertado a través del orificio al lado de la cabecera y entonces se dobló abajo, hasta tocar la cabecera. Luego se sueldan en su lugar. Ver imagen sobre eso.

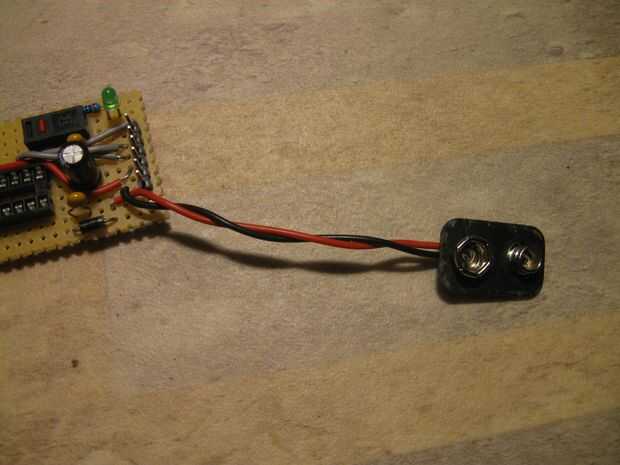

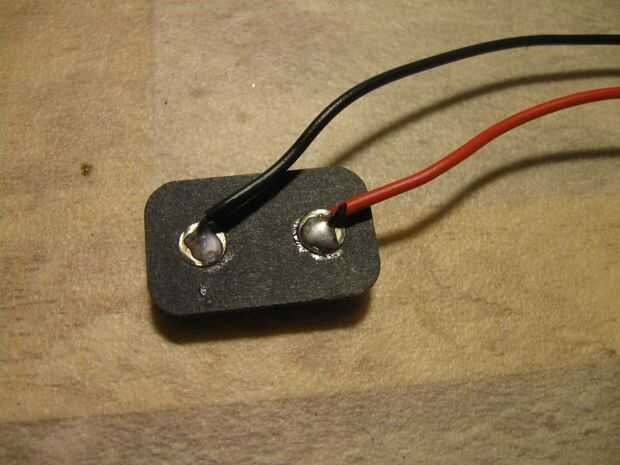

Hacer el clip de la batería de 9V pila o añadir alguna otra conexión del suministro de la tensión de tu agrado. Suministro debe estar entre 7 y 12 voltios.

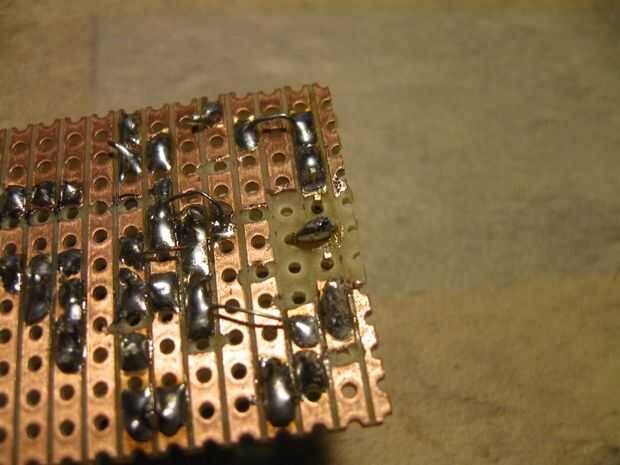

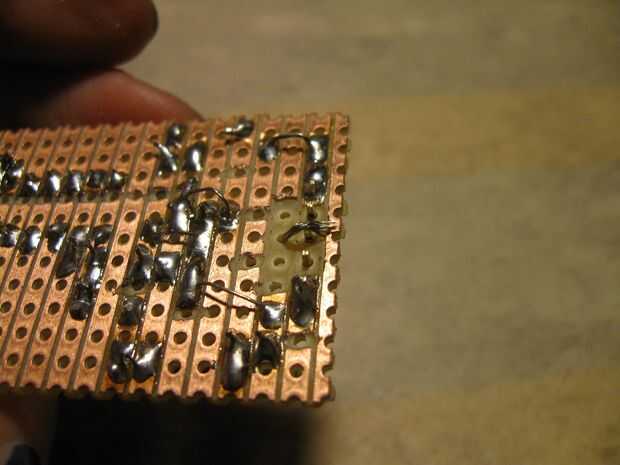

Cuando los cables en la parte superior, es buen momento para agregar encabezados de mujer. Puede cortar en pedazos de 14, 8 y 4 y saltar las barandas de cristal, o puede utilizar 14 y 14 como lo hice. Dibujé los rastros a cortar para que las cabeceras no se conectarse a cristal y no hay peligro de estropear algo si inserta accidentalmente algo que estas cabeceras.

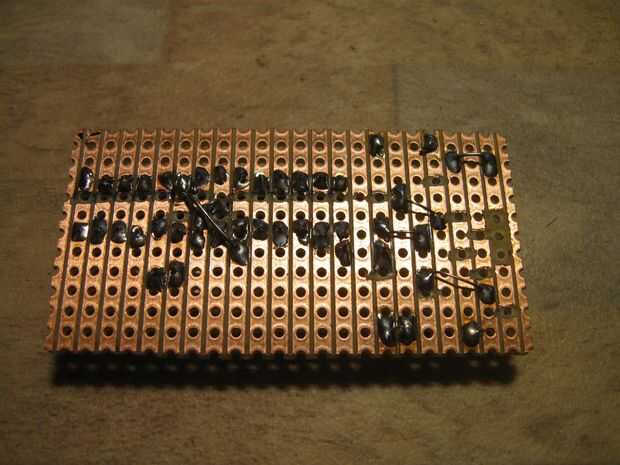

Ahora usted puede hacer todas las conexiones de cables de la parte inferior. Si tuvieras conexión problema todos los alambres de arriba en el espacio limitado no teman miedos de mover algunos de ésos a la parte inferior. Poner el esquema impreso y plegado contra una ventana o pantalla que brilla intensamente y marcar las conexiones al otro lado.

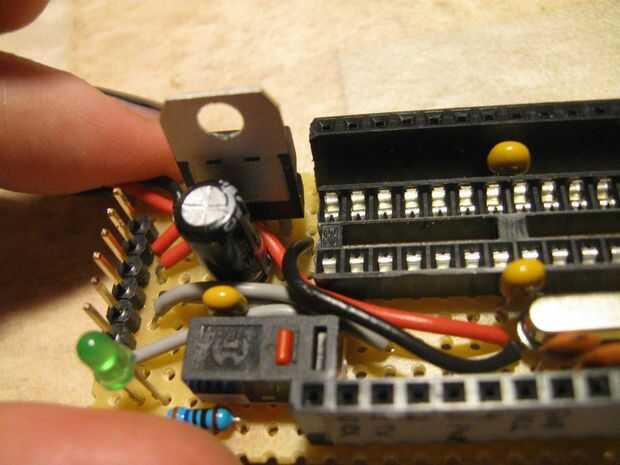

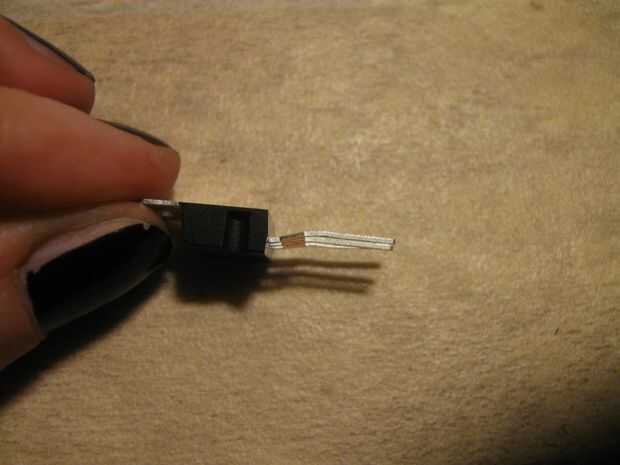

Y el último y el más alto componente entra en el circuito regulador de voltaje 7805. Doblar las piernas un poco al lado de su radiador para hacer al menos algún espacio entre él y el condensador electrolítico. Calor no es bueno para ese condensador. Ver imágenes que de manera que la cosa va en.
