Paso 2: Hardware
Preparar al diablillo eléctrico

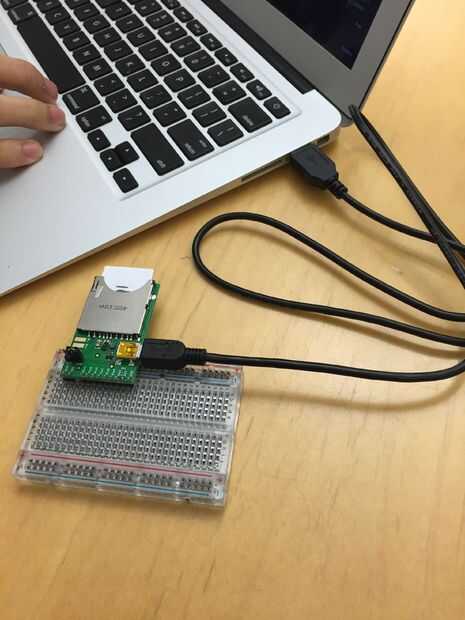

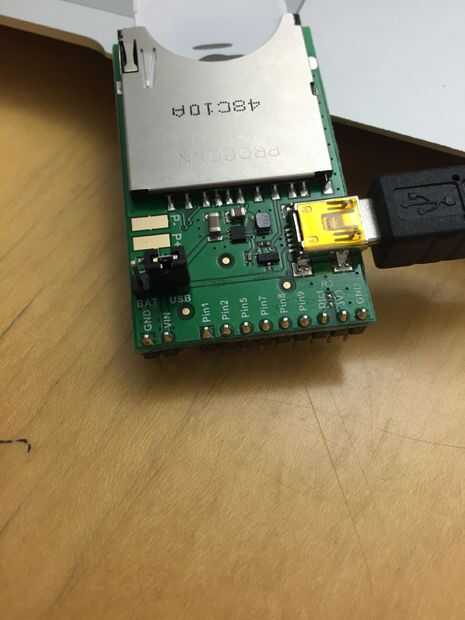

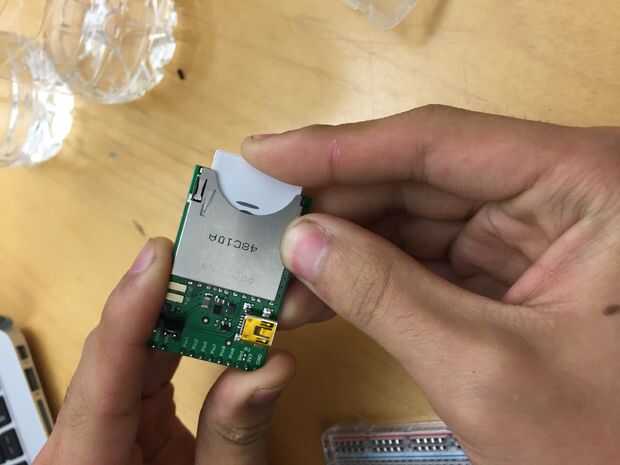

Para preparar al diablillo eléctrico para su uso, inserta la tarjeta en el lector de tarjetas SD de la Junta de abril. Enchufe eléctrico Imp en la laptop mediante el cable micro-USB. El diablillo eléctrico deberá parpadear rojo, lo que significa que está encendido pero no conectado. Después de un rato, se apaga el LED que parpadea para ahorrar energía. Antes de usar BlinkUp para conectar al Imp a Wi-Fi, asegúrese de que los puentes están en la selección de USB (si se acciona al Imp a través de usb).
El diablillo eléctrico conectarse WiFi

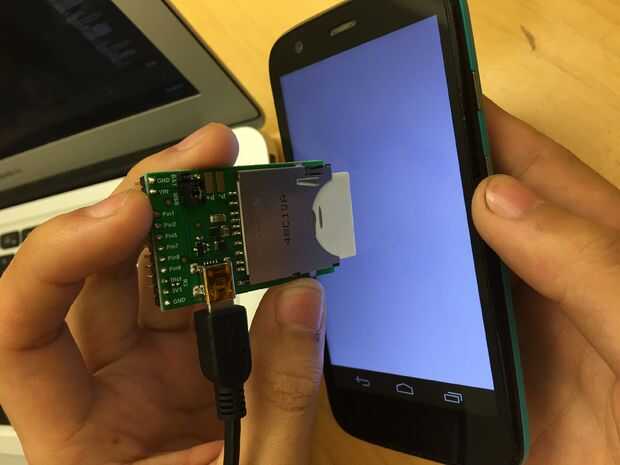

Para utilizar BlinkUp, constantemente sujeta el extremo del Imp eléctrico a la pantalla del teléfono como se produce el parpadeo. Al final, el LED en el Imp eléctrico deberá parpadear verde, indicando que ha conectado a internet.
Ensamblar los componentes en el protoboard
A continuación, inserte al diablillo eléctrico en la placa; lugar en la franja más cercana a los + y-, para maximizar la cantidad de espacio asignado a los componentes eléctricos.

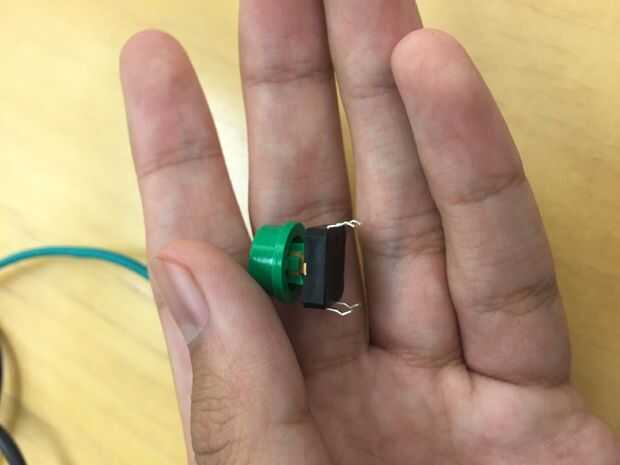

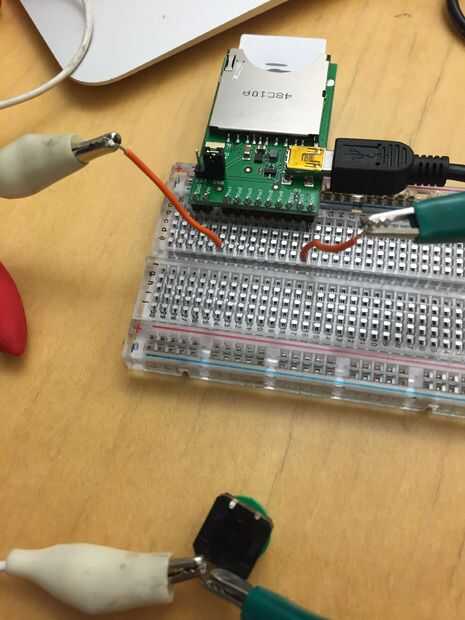

Para conectar el interruptor, inserta un alambre hacia el terminal positivo del interruptor a un pin del abril (en este caso, pin 9). Aunque no importa lo que pin utiliza, pin 9 se recomienda debido a su proximidad a la tierra (GND); dejaremos los otros pines para LEDs. Proceder a conectar un cable ligado a la terminal negativa del interruptor a tierra (GND) de la de abril.

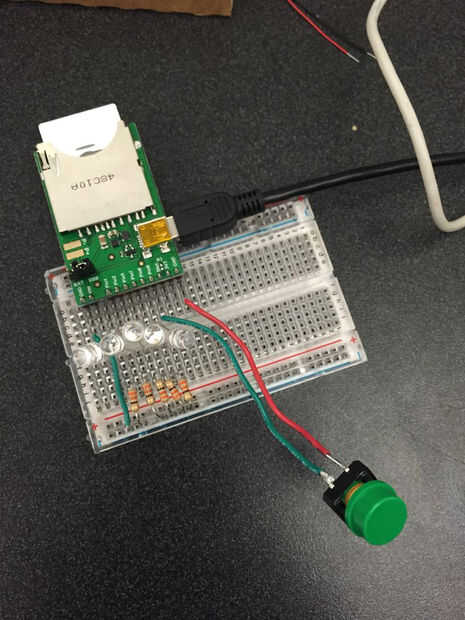

Después de conectar el interruptor, agregamos los LEDs y sus resistencias. Conecte las clavijas LED positivo (generalmente el lado positivo es ligeramente más largo que el lado negativo) con el resto de los pines el de abril (en nuestro caso, los pernos 1, 2, 5, 7 y 8). Inserte el extremo negativo a través de la ranura en el centro de la placa.
Añadir a continuación las resistencias de 330 ohmios (no importa que va donde con resistencias, a diferencia de los LEDs). Para cada LED, conectar una pata de la resistencia e Inserte la otra pata del resistor de baja (azul - fila).
Por último, conectamos a tierra para todo el tablero de abril. Utilice un cable y conecte un extremo al pin GND (justo encima del pin VIN junto a los puentes USB y batería) al terminal de tierra (azul - fila).
