Fallout AER9 Laser Rifle (3D printed) (1 / 12 paso)

Paso 1: Lo que se necesita

Para hacer un Rifle de láser AER9, necesita un par de cosas. Lo que se necesita independientemente de la versión es:

Materiales necesarios

• Impresión 3D de filamento, por lo menos 1kg, probablemente un poco más;

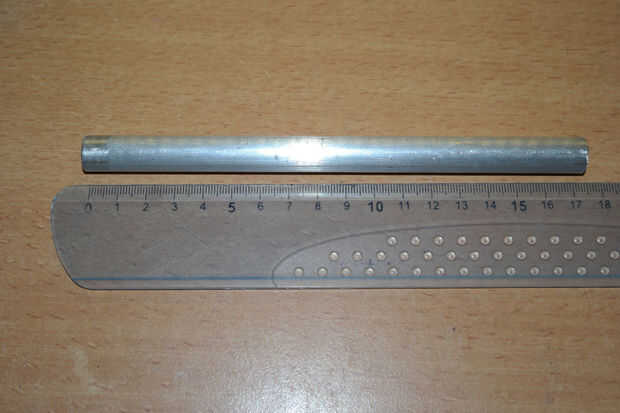

• Tubo de aluminio, 12-13mm OD, 185mm de largo;

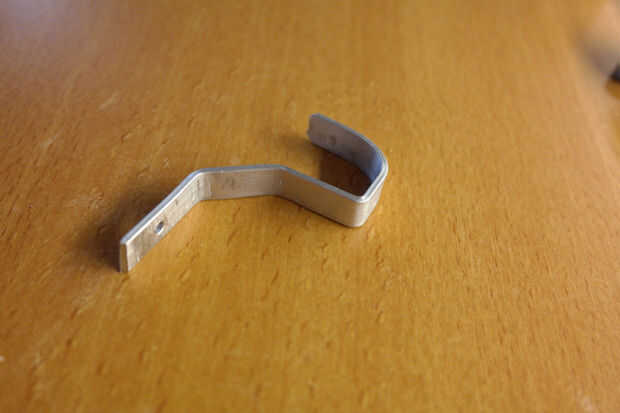

• Tira de aluminio, 2x10mm y 2x20m m, unos 200mm de cada uno;

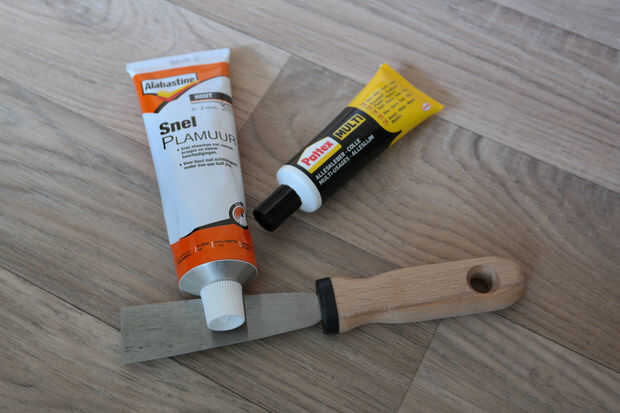

• Pegamento plástico;

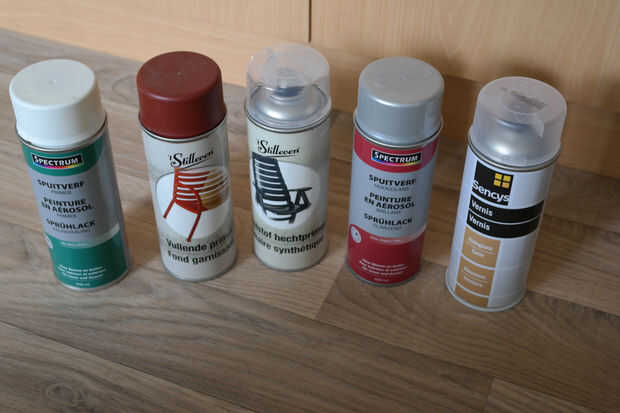

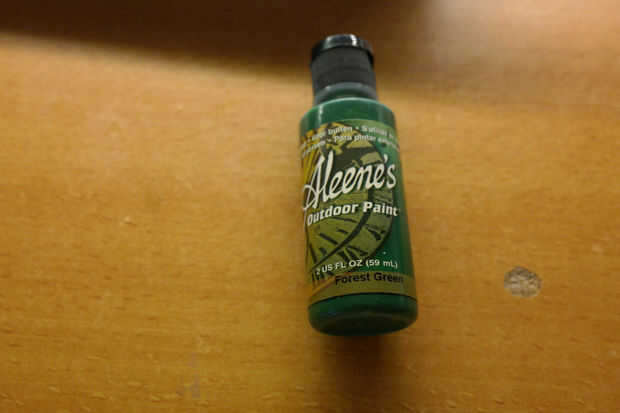

• Plata (níquel), pintura verde, amarilla, rojo y negro;

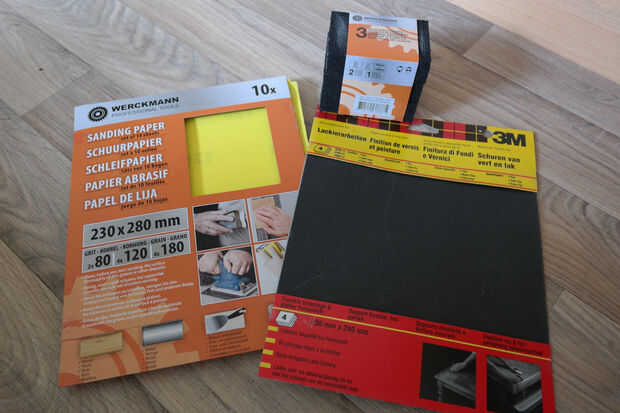

• Papel de lija;
• 2 pequeña Cruz tornillos de cabeza (hilo de 1-2mm OD) para la espalda;

Tornillos, tuercas y pernos se cuentan manualmente en el modelo de CAD, por lo que podría haber faltado uno o dos. Por favor considere esto al hacer el pedido.

• 3 x tornillo de M3, 10mm (DIN 84);
• 3 x tornillo avellanado M3, 6mm (DIN 963);
• 6 x tornillo avellanado M3, 10mm (DIN 963);
• 8 x tornillo avellanado M3, 16mm (DIN 963);
• tornillo 6 x M3 hexagonal cilíndrica, 10mm (DIN 912);
• tornillo 1 x M3 hexagonal cilíndrica, 16mm (DIN 912);
• varilla roscada de 1 x M4, 22 mm;
• 2 x varilla roscada M4, 28-30mm;
• varilla roscada de 1 x M4, 36 mm;
• 2 x tuerca M4 (DIN 934);
• tornillo 1 x M4 hexagonal cilíndrica, 10mm (DIN 912);
• tornillo de 2 x M4 hexagonal cilíndrica, 16mm (DIN 912);
• tornillo de 3 x hexagonal M4 cilíndrico, 20mm (DIN 912);
• tornillo de 3 x M4 hexagonal cilíndrica, 40mm (DIN 912);

Herramientas

• Una impresora 3D, capaz de material de apoyo, aproximadamente 140 x 140 x 140 mm;
• Básicos alicates, destornilladores y llaves hexáedras;
• Archivos (diamante archivos trabajo grande sobre el plástico)
• Impresora color de papel para hacer las etiquetas;
• (Soldador opcional);

Para hacer el mecanismo de recarga, se necesita además:

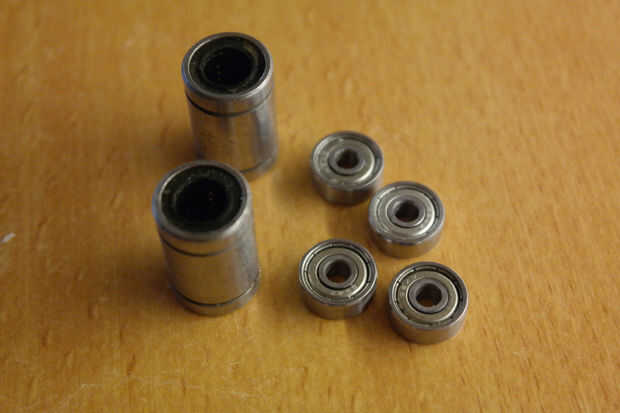

• 2 x 8mm ronda varilla de acero, 110mm;
• 2 x cojinete de LM8UU;
• 4 x 624ZZ cojinete;
• Goma de 1mm (OD), de al menos 0,5 m en total;

• tornillo de 2 x M3 hexagonal cilíndrica, 6mm (DIN 912);
• 2 x M3 hexagonal cilíndrica del tornillo, 8mm (DIN 912);
• tornillo 5 x M3 hexagonal cilíndrica, 10mm (DIN 912);
• 3 x M3 grub tornillo, 4mm (DIN 916);
• tornillo de grub x M3 1, 8 mm (DIN 916);
• tornillo de 2 x M3 grub, 16mm (DIN 916);
• 2 x varilla roscada M4, 58mm;
• 7 x tuerca M4 (DIN 934);
• 8 x arandela M4 (DIN 125-1a);

Materiales opcionales para hacer sonido y láser de trabajo:

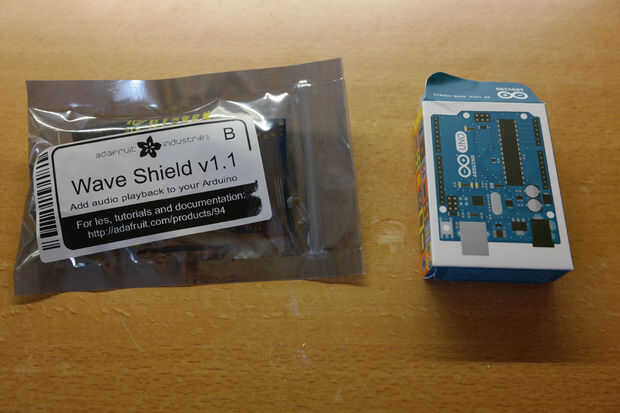

• Arduino Uno;
• Protector de la onda de Arduino;
• Altavoces;
• Módulo láser rojo de 5V (12 m m OD versión preferida);
