Paso 2: montaje
Lo hice y te recomiendo de prototipos y pruebas del proyecto (cualquiera) en un protoboard sin soldadura antes de aplicar una soldadura de hierro. Puede necesitar o desear hacer un cambio en el hardware o software.
Si se utiliza un MCU Arduino diferente (como un Digispark ATtiny85) entonces usted puede necesita utilizar diferentes digital salida de patillas y tal vez incluso la salida analógica.
Elegir usar un 3.0 de Nano principalmente por estas razones:
- Su pequeño
- Barato
- Fácil de cargar a través de su USB a bordo.
- Puede alimentar el montaje final con un adaptador de CA USB
Yo soldado 2 cabezales en mi Arduino Nano, como planeé wire wrap conexiones a ellos. Facilitan para más tarde modificar y ampliar en un proyecto.

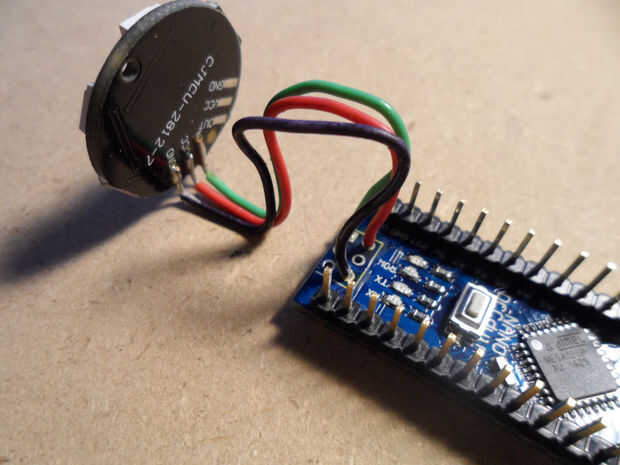

Primero soldar cables a las almohadillas de tres entradas (Din, Vcc y Gnd) en el modelo de NeoPixel.
Soldar los cables a V5, D12 (aka MISO) y GND en el Nano respectivamente.

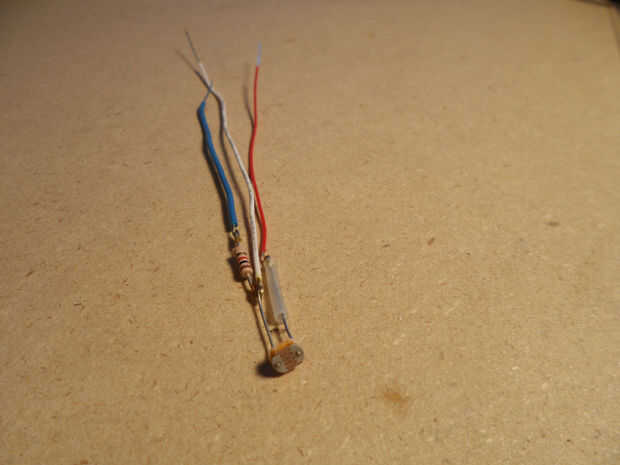

La soldadura a la LDR foto-resistente y la resistencia de 1K.

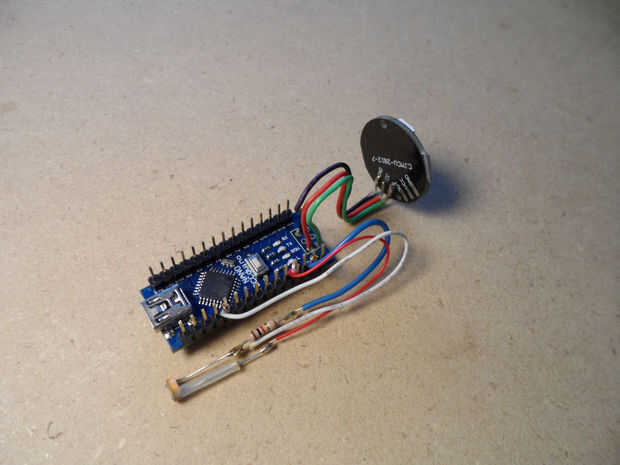

Conecte los cables, lo que significa que el ajuste, entre:
- el extremo libre de la LDR y V5
- el extremo libre de la 1K y GND
- el cruce de la LDR / 1K y el pin A1

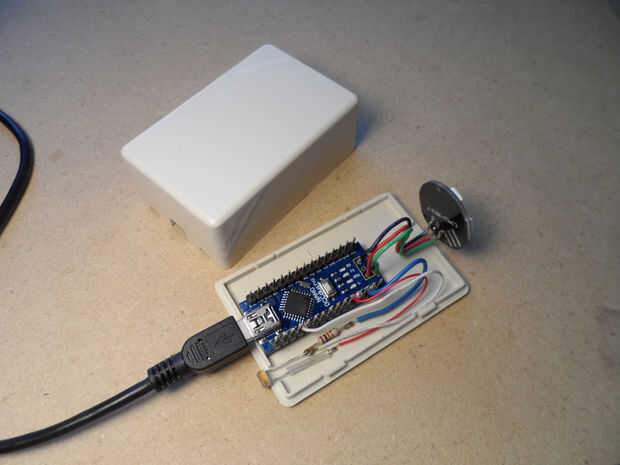

El embalaje final podría tomar la forma que se adapta a sus necesidades o su fantasía. Puse la masa en una caja de plástico con el modelo de anillo de LED a un extremo; para facilitar la construcción, colocación de conexión y montaje de alimentación conveniente.
