Paso 5: Volver a la protoboard - con el ATTiny 85
Ahora que está programado el ATTiny puede volver a la protoboard.
Confusión de pinout.

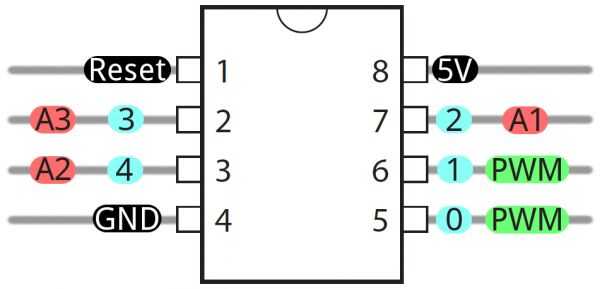

Pin 1 en el 85 ATTiny está marcado con un pequeño punto, organizar el chip que buscas en ella con el punto en la parte superior izquierda para que pueda seguir a lo largo. Ahora mire el diagrama del pinout (cortesía de Sparkfun) en los cuadros arriba y prepárate para confundirse si usted es un novato. La física"
pernos"cuentan secuencialmente hacia abajo el lado izquierdo 1,2,3,4 con pin 4 está en la parte inferior izquierda. Entonces saltar al pin
5 en la parte inferior derecha y cuenta secuencialmente a la derecha 5,6,7,8. Fácil, ¿verdad? Mal. Son la física
pernos, pero lo que el microcontrolador llama los pernos con el fin de la programación es totalmente diferente. Me
salvarme de escribir todo y apenas se centran en los pines que vamos a usar para esta aplicación (que no sean la programación).
Suelo: Se encuentra en pin físico 4.
VCC: "Positivo" o la tensión alta. Encuentra el pin físico 8.
A1: Análogo 1. Encontrado en el pin físico 7. También se pueden asignar como digital 2, pero estamos usando para leer el voltaje en el potenciómetro.
ENTRADA-salida 4: Pin Digital de 4. Encontrado en el contacto físico 3.
Sé, que sé que vienen para arriba con este material?? 3 es 4, 1 es 7 pero a veces 2... Gracias a Dios alguien ya puso esto en un diagrama, o mi cabeza estaría de más.

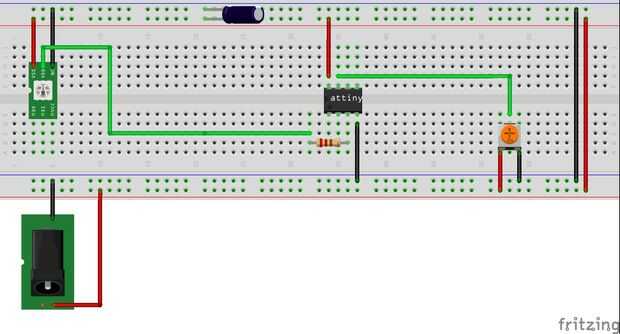

Retire los cables de la Arduino, alambre en su barrica jack u otro poder suministrar y conectar a los cables de alimentación y tierra a su 85 ATTiny debe y funcionamiento con su ahora shrinkified proyecto. Su programa debe trabajar como antes y comportarse bien. Juega con el potenciómetro, asegúrese de que todo funciona. Si es así, estás listo para pasar a soldar todo a su tablero de perf.
