Falta de cascada activa doble explosión disco neumática pistola de aire (2 / 9 paso)

Paso 2: materiales

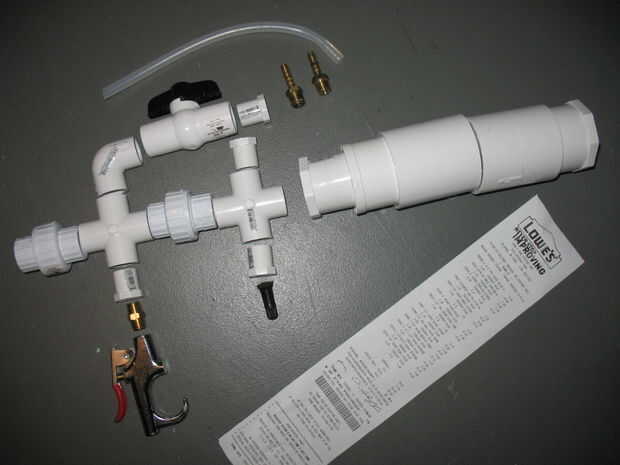

En el primer diseño de la pistola, elaboró el diseño del conjunto y calcula un volumen de cámara y un barril para que coincida con.  Debido a que utiliza la más pequeña disponible comercialmente presión nominal tubo de PVC y accesorios, esto terminó siendo una de las armas de aire más pequeño, más compactas que he hecho. Aquí son las partes que terminé usando:

1 x 1/2" acoplamiento
codo de 1 x 1/2"
válvula de bola de 1 x 1/2"
1 válvula de x Schrader (encontrada en motos y coches)
2 x 1/2" Unión tomas (importantes - esto es lo que hace que los discos de ráfaga utilizable)
2 x 1/2" cuatro intersección de vías
enchufe de 4 x 1/2"
2 x 1/2" roscada de 1/4" manguera púas
1 x 1/2" niple de latón
1 x gatillo de cerbatana
reductor de 2 "x 1/2" (muy probablemente esto no será vendido como parte - combinar dos reductores para obtener lo que necesitaba)
2 x 2" acopladores (utilicé 3 al final)
enchufe de 1 x 2"
~ 1' x 1/4" presión nominal manguera
abrazaderas de manguera de 2 x 1/2"
1 x rollo de tubo de teflón/enhebrado de la cinta
Tubería de PVC de 2"
Tubo de PVC de 1/2"

Recomiendo usar cemento para PVC y solvente soldadura las piezas juntos en lugar de usar epoxi. Si nunca has soldado con autógena solvente, revisa este link: http://www.spudfiles.com/spud_wiki/index.php?title=Solvent_welding
