Fan Powered by any Heat Source (4 / 5 paso)

Paso 4: montaje

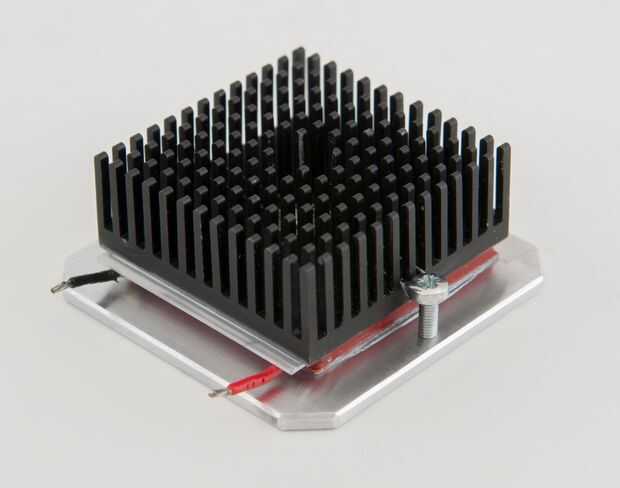

  1. El módulo TEG se coloca entre el disipador de calor y la placa de aluminio

    1. Utilizar pasta térmica para mejor transferencia de calor en ambos lados de lo TEG

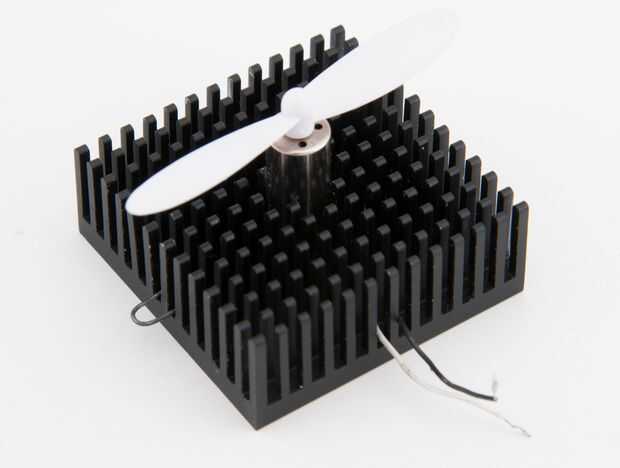

  2. Coloque el motor en disipador de calor con los cables del motor y lazada de alambre de acero por debajo de lo
  3. Atornillar el disipador de calor con dos tornillos M3 y por el lazo de alambre
  4. Conecte el motor a TEG y soldadura utilizando tubos retráctiles (opcional)

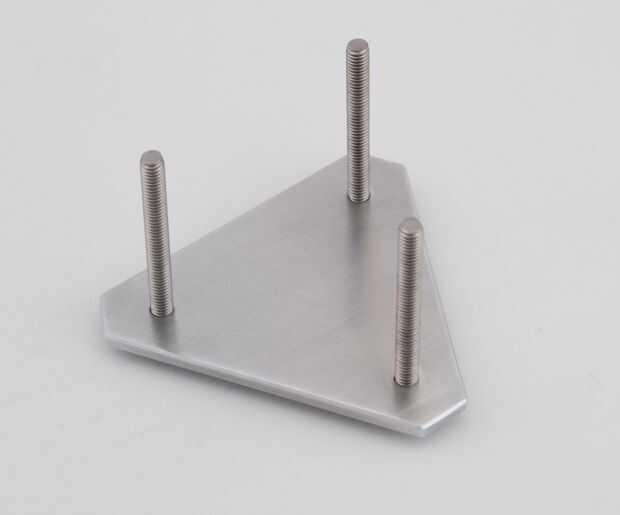

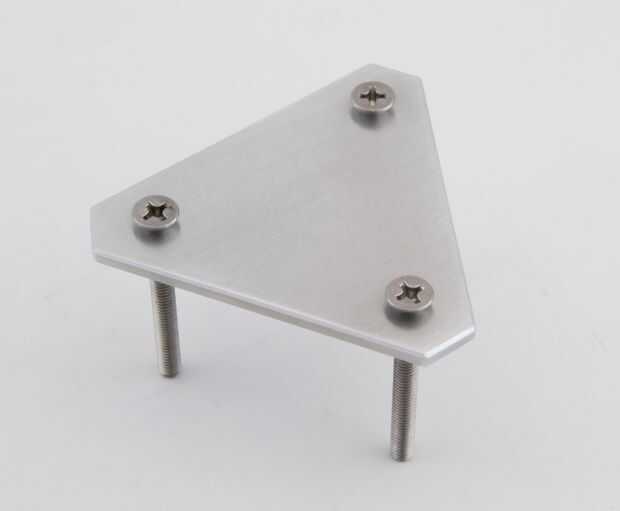

  5. Atornillar los tornillos de M4 todo camino a través de la placa inferior

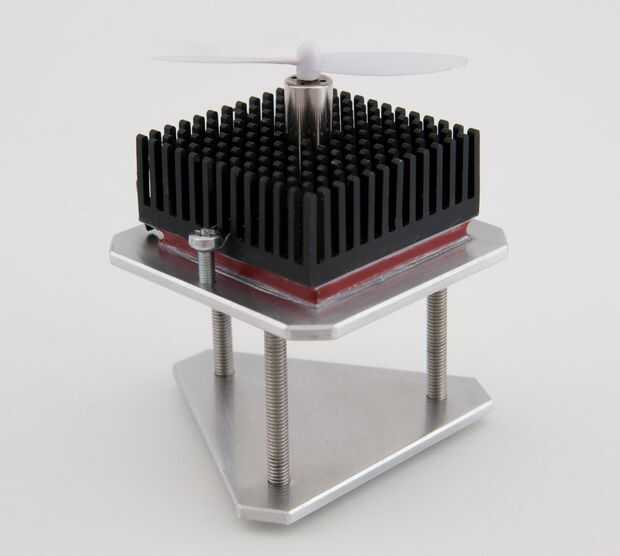

  6. Coloque el módulo sobre la base y utilizar 3D parte impresa (da un poco más energía mientras protege la llama de la vela)
