Paso 5: Autorregulador refrigerador de la CPU
El módulo puede utilizarse en una computadora para sustituir una refrigerador convencional de la CPU. Utiliza sólo el calor de la CPU para encender el ventilador, que a su vez transfiere el aire caliente lejos de la CPU. Puede no tener suficiente eficacia para una CPU moderna pero esto es más o menos una prueba de concepto. No requiere un controlador de sensor, electrónica o el motor como la velocidad del ventilador está auto-regulada por CPU temp.
Actualmente probado en un AMD Athlon 64 3800 +, 2400MHz de núcleo único, 89 vatios. Uso de la computadora normal era estable pero también hice un análisis de estrés de 5 min con y sin el ventilador del motor en comparación con el stock más fresco. Claramente el ventilador ayuda a enfriar la CPU. El refrigerador es un disipador de 80x70x70mm (402g) además de un ventilador grande comparado con mi pequeño dispositivo (85g con motor y ventilador). Lo último que probé fue utilizar sólo el pequeño disipador de calor sin cualquier TEG en el medio pero el resultado fue exactamente el mismo. El TEG sorprendentemente conducir el calor bastante bueno y con eso finalmente puedo concluir que usando un TEG les da mejor enfriamiento de sin (con construcción igual volumen).
- Ralentí [cooler stock]: 30 ° C
- Ralentí [TEG-fan]: 37 ° C
- Ralentí [TEG-noFan]: 60 ° C
- Ralentí [único disipador de calor, no TEG]: 60 ° C
- 100% de carga [stock cooler]: 49C
- 100% de carga [TEG-fan]: 75 C
- 100% de carga [TEG-noFan]: cancelar en 95C para no dañar el CPU
- 100% de carga [sólo disipador de calor, no TEG]: cancelar en 95C para no dañar el CPU
Después de la prueba de que la CPU se volvió estable 37C y ventilador RPM fue normal. También ten en cuenta que no era aplicable a cualquiera por fuerza en el dispositivo, solo descansaba encima de la CPU y si you´re un constructor de equipo saben no es muy eficiente. El dispositivo también es manera más pequeño que el cooler de stock y un TEG y disipador de calor más grandes probablemente haría un mejor trabajo. Sería genial ver a alguien experimentar con esto! Sin embargo, no se hace responsables de cualquier daño de la CPU. Este CPU en concreto tiene una temperatura máxima nominal de 69C así que no recomendaría la construcción como lo es.
Actualización 1 (segunda imagen):

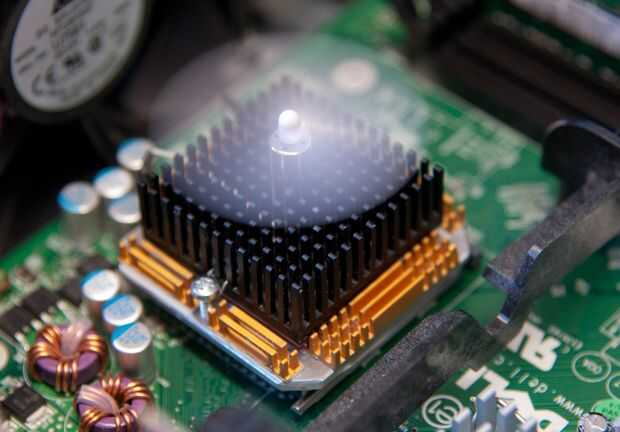

También probado con agregados pequeños disipadores de calor en la placa inferior para un mejor enfriamiento del aire de sobra. Lo hice para mostrar que los parámetros fácilmente pueden optimizarse aún más. Sólo para asegurarse, quité el aluminio extra durante la prueba y la temperatura aumentada a 75C como antes.
- Ralentí [TEG-extra de enfriamiento]: 37 ° C
- 100% de carga [TEG-extra de enfriamiento]: 71C
