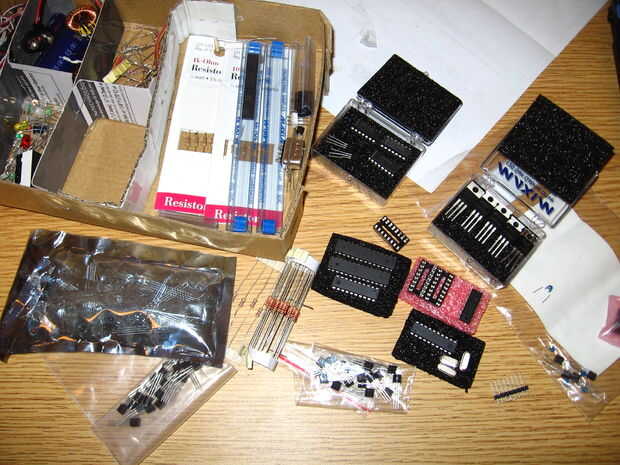

Paso 1: Reunir las partes
Para el FanBus 5 puerto Serial Junta:
1 x MAX232 (recomiendo una toma demasiado)
1 x diodo
1 x 1K ohmio Resistor
Condensador de 1uF x 4
6 x 4 pines (1 por el poder, hasta 5 dispositivos FanBus)
1 x 3 pines
Para un FanBus RGB controlador de ventilador:
1 x ATMega168 (recomiendo un zócalo en esto también)
1 x 4 pines
2 x 3 pines (o un 2 x 3 encabezado, conectador de la ISP)
Resistencia de Ohm 12 x 300
1 x diodo
Condensador 1 x 1uF
2 x 10K Ohm Resistor
3 x 1K ohmio Resistor
1 x 1116 Transistor (o equivalente)
1 x 1616 Transistor (o equivalente)
2 x puente (yo usé sólo lleva resistencia recortadas)
Para un ventilador de RGB:
1 x 4-ventilador de PC con el cable del sensor (amarillo o blanco)
4 x 4-pin común-cátodo de LED RGB (difusa)
4 x longitud de cable de cinta de 4 conductores
1 x rollo de cinta adhesiva transparente para sujetar juntos
6 x 6 pulgadas, tablero revestido cobre cara solo debe ser mucho. Un 6 x 6 Junta a 3 FanBus controladores, un FanBus adaptador, mi controlador de ventilador original de RGB, y establece un LocoNet al adaptador Serial para un tren. Un trozo de PCB va una manera larga!
Usted también necesitará una impresora laser para hacer transferencia de toner (utiliza mi HP LaserJet 5M, tiene $10 en una venta de garaje de la Universidad y es perfecto!). Te recomiendo papel brillante o semi-brillante. Utilicé la parte trasera de algunos anuncios en periódicos, excepto los que ya son 8,5 x 11 "papel tamaño como usted ni siquiera tiene que cortar a la medida, la alimentación sólo en la impresora y el go. Usted también necesitará una plancha de ropa (preferiblemente uno que ya no usas para la ropa) y una botella de reactivo (utilicé cloruro férrico, $10 en RadioShack por una botella bastante grande que le durará un tiempo). Para cortar las tablas a medida he usado una Dremel con disco de corte.
