FanBus ventilador Digital e interfaz de LED para PC (3 / 7 paso)

Paso 3: La Junta Directiva: corte, grabado y limpieza

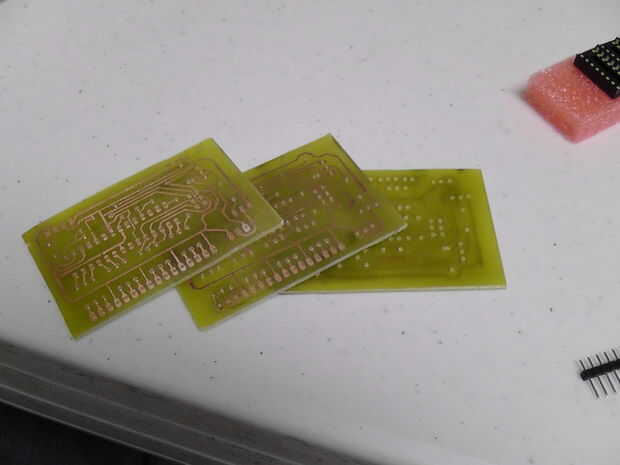

Después de la transferencia y retocar los rastros, corté el PCB de la hoja más grande con una Dremel.  Después de limpiar la Junta, caer en la solución de reactivo y dejar el grabador corroer el cobre hasta que quedan sólo los rastros.

Una vez grabado, lave la placa en agua tibia para limpiar el grabador y luego usar acetona (quitaesmalte) para quitar el toner y exponer los rastros de cobre.  También usé Goo Gone porque la acetona fue dejando vetas negras en el tablero.  Una vez que la Junta está limpia debe ser un color cobre brillante otra vez.

A continuación, la Junta debe ser perforado.  Usé un taladro y un taladro de una velocidad regular con una pequeña broca para perforar los agujeros minúsculos.  Perfore el agujero y asegúrese de dejar un anillo de cobre para soldar para no taladrar el agujero demasiado grande o será más difícil soldar.
