Paso 12: Y relajarse...

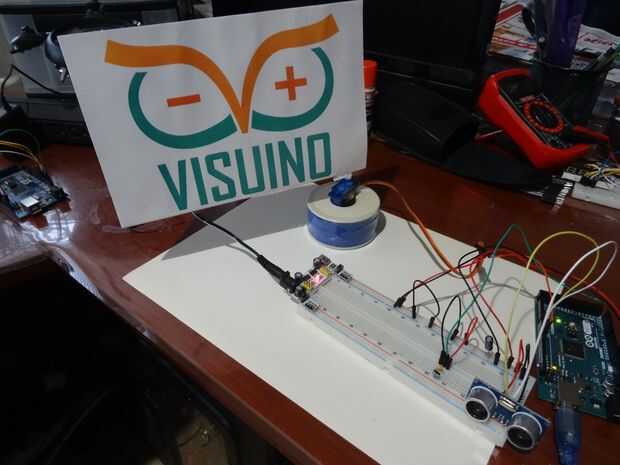

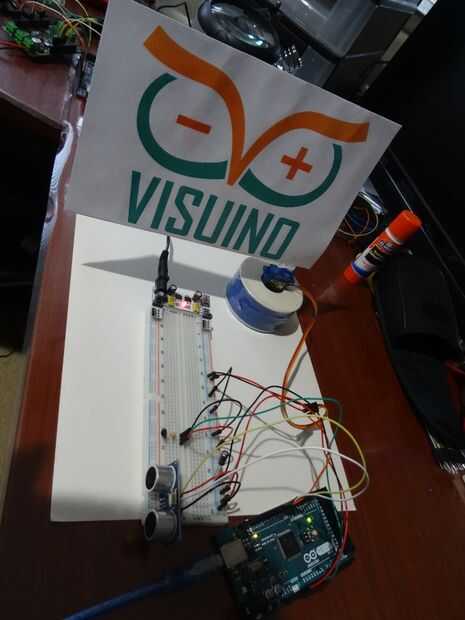

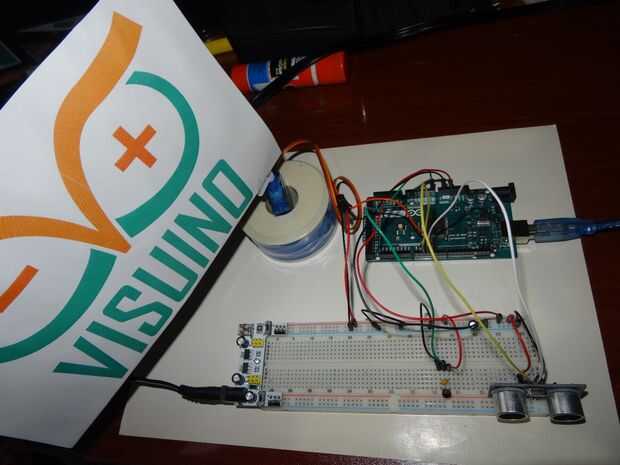

En las fotos puede ver el ventilador completo.
Para generar el código de Arduino, presione F9 en Visuino. Esto generará el código de Arduino y abre el IDE de Arduino, que puede compilar y cargar el código en la placa Arduino.
Si se pone de pie en frente de la Ranger Sonic, y si la temperatura está por encima de 20 grados de centígrado, el ventilador empezará a trabajar.
Si la temperatura es más alta, el ventilador se onda más rápido.

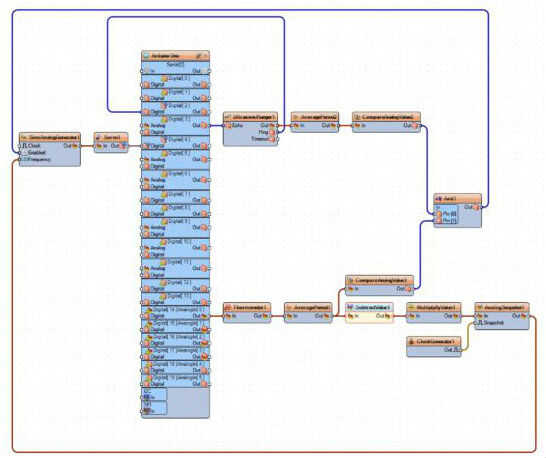

En el cuadro 4 puede ver el diagrama de conexión de Visuino completado,
Puede cambiar la temperatura inicial modificando la propiedad Value del componente CompareAnalogValue1 .
Puede cambiar la distancia a partir de la calibración de ultrasonidos Ranger modificando la propiedad Value del componente CompareAnalogValue2 .
Cambiando los valores de los componentes SubtractValue1 y MultiplyByValue1 se puede ajustar como la velocidad del ventilador depende de la temperatura.
También he adjuntado el proyecto Visuino para este Instructabe, así como un archivo PDF con la bandera de Visuino :-).
Usted puede descargar y abrir el proyecto en Visuino : https://www.visuino.com
Disfrutar de la fresca! :-)
