Fanduino - Cool ventilador automático de Arduino (5 / 12 paso)

Paso 5: Conecte el Servo

Para mi Fan, usé alimentación externa para el Servo como se recomienda. También reduce el ruido eléctrico que afecta a las mediciones de temperatura.

Puede conectar el Servo directamente a la corriente de la placa Arduino, pero que no se recomienda.

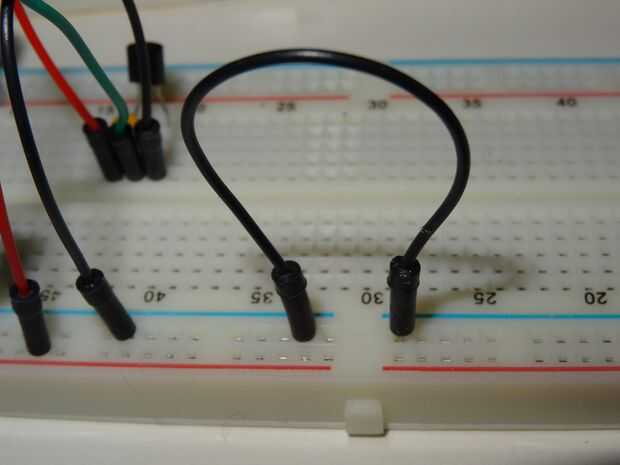

  1. Conecte un alambre puente entre las tierras de los autobuses de dos energías en el protoboard como se muestra en el cuadro 1

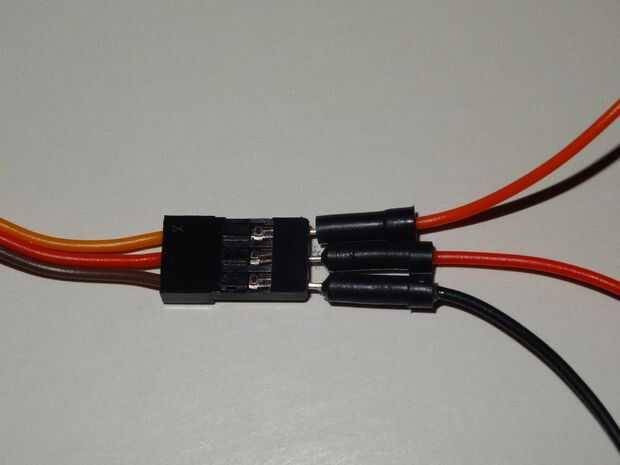

  2. Añadir tierra(cable negro), alimentación(cable rojo) y Control(cable naranja) al conector del Servo (foto 2)
  3. Conecte el otro extremo de la tierra(cable negro) y el poder(cable rojo) al bus de energía separados en la protoboard (cuadro 3). Si decides alimentar el Servo de Arduino, conectar al mismo protoboard potencia bus, donde el termómetro y los Rangers ultrasonidos están conectados

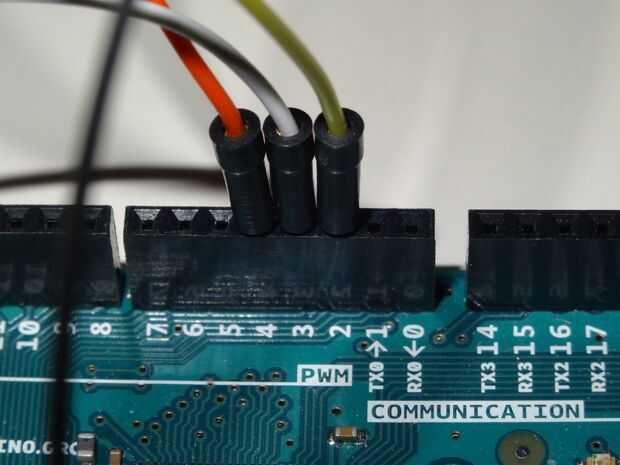

  4. Conecte el otro extremo del Control(cable naranja) al Digital Pin 4 de la placa de Arduino (foto 4)

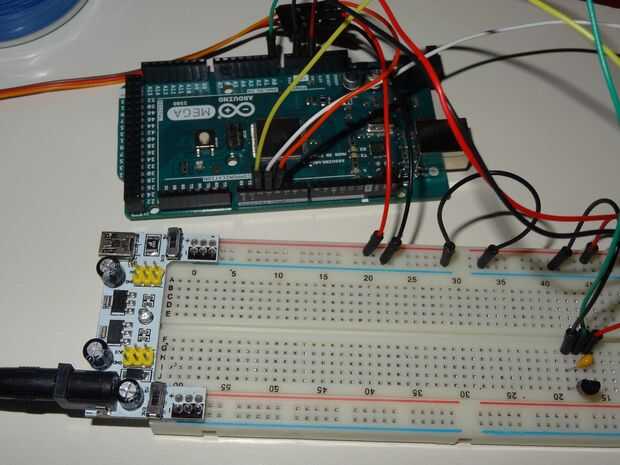

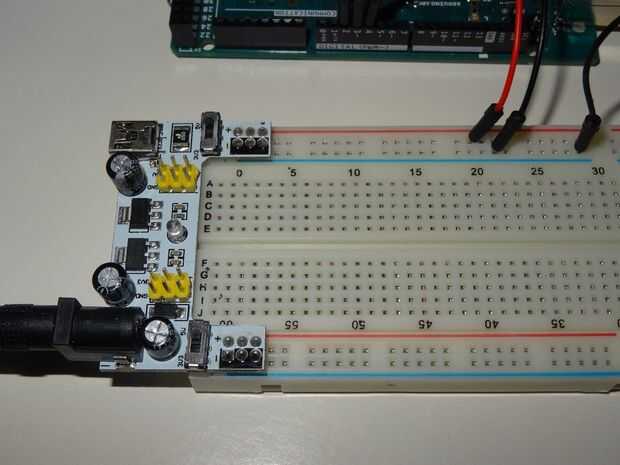

  5. Añadir una fuente de alimentación al lado de la placa donde se conecta la alimentación del Servo (fotos 5 y 6)

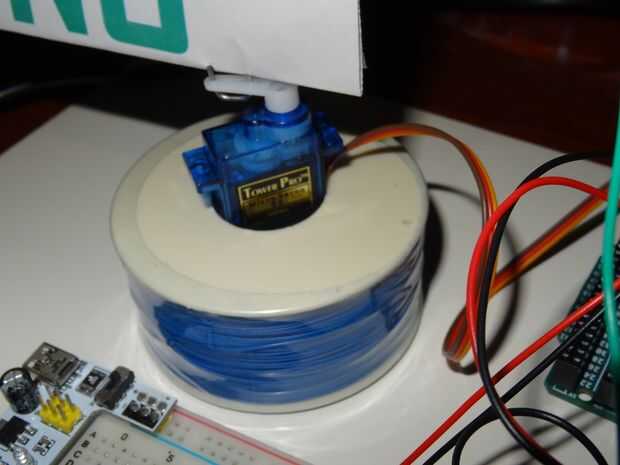

  6. Montar el Servo vertical con cualquier objetos convenientes alrededor (en mi caso del carrete de alambre de prototipos) (cuadro 7)
