Fanduino - Cool ventilador automático de Arduino (6 / 12 paso)

Paso 6: Inicio Visuino y añadir componentes para leer el termómetro del LM35 y reducir el ruido

Para empezar a programar el Arduino, necesita tener el IDE de Arduino instalado desde aquí: http://www.arduino.cc/ .

Tenga en cuenta que hay algunos errores críticos en el IDE de Arduino 1.6.6. Asegúrese de que usted instale 1.6.5 o uno de la 1.6.7 nocturno construye, de lo contrario este Instructable no funcionará!

Visuino: https://www.visuino.com también debe estar instalado.

  1. Inicio Visuino

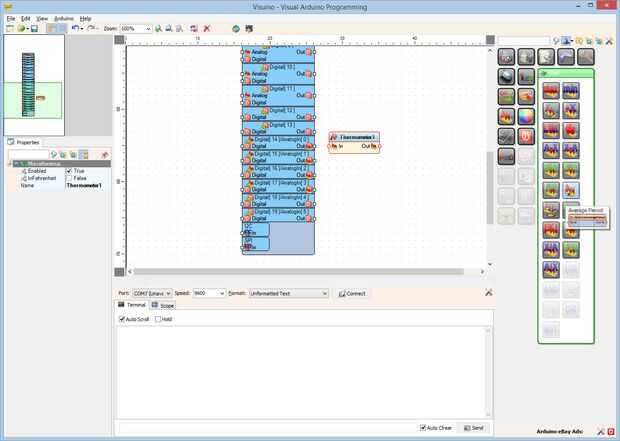

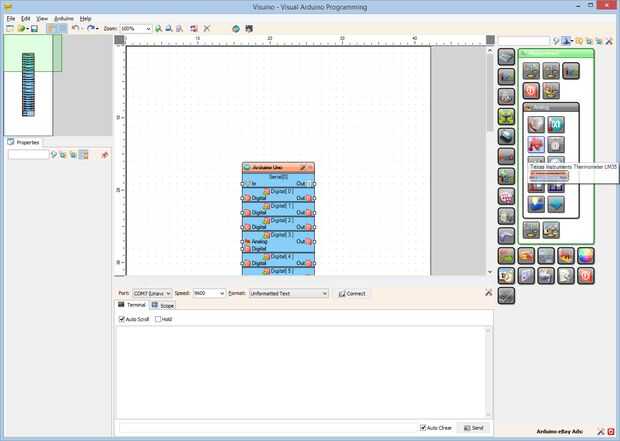

  2. De la caja de herramientas componente ampliar la categoría de "medición", entonces la categoría de Sub "analógico", seleccione el componente de "Texas Instruments termómetro LM35" como se muestra en la primera fotoy caer en el área de diseño
  3. De la caja de herramientas componente ampliar la categoría de "matemáticas", seleccione el componente de "Período medio" (foto 2) y caer en el área de diseño. El componente media ayudará a reducir el ruido con un promedio de múltiples lecturas

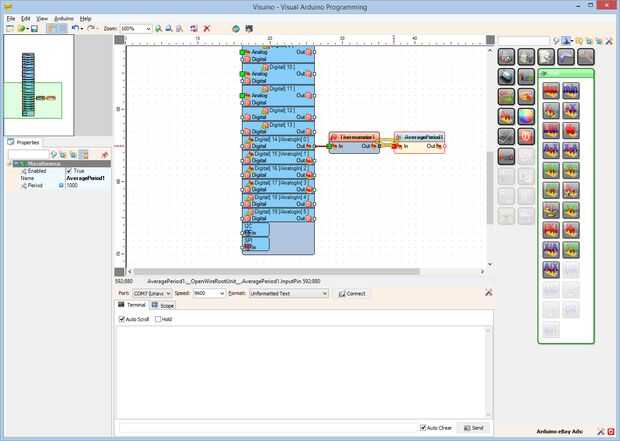

  4. Conectar los componentes como se muestra en la imagen 3

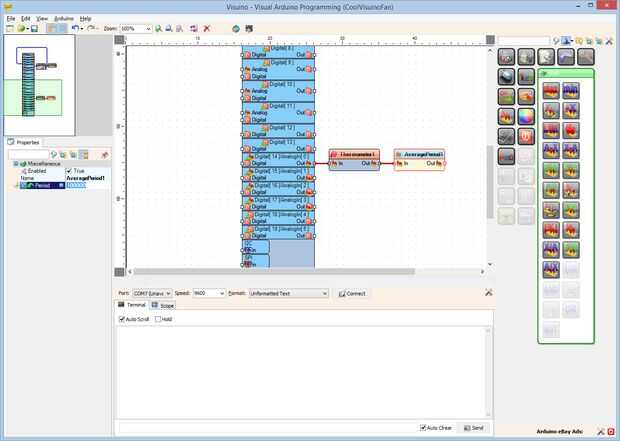

  5. Establecer el medio período a 100000 (foto 4)
