Paso 2: Soldar los componentes eléctricos entre sí

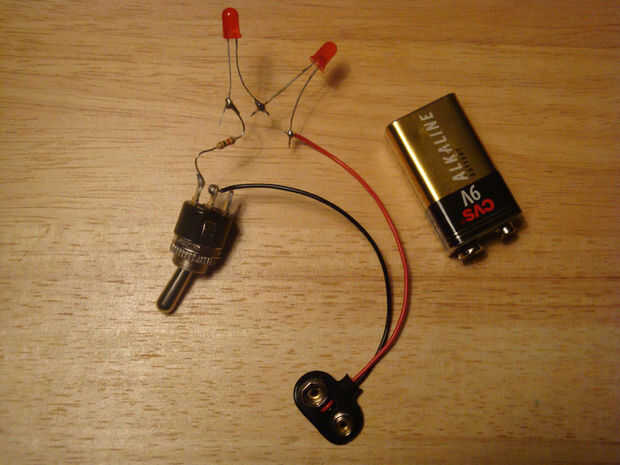

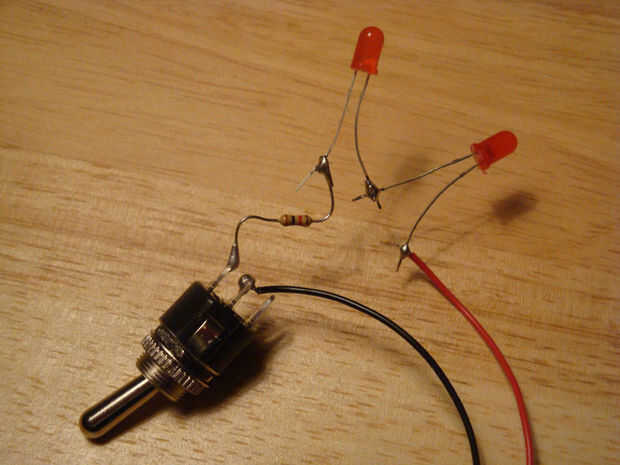

No tengo un diagrama del circuito para esto, pero es un circuito bastante simple de la serie. Usted no puede saber muy bien de la fotografía, pero que desea:
1.) el cable negativo desde el cierre de la batería en el centro de la tierra principal en el conmutador.
2.) la resistencia a ser soldado al cable negativo en el primer LED.
3.) el positivo conducen en que mismo LED debe soldarse al cable negativo en el segundo LED.

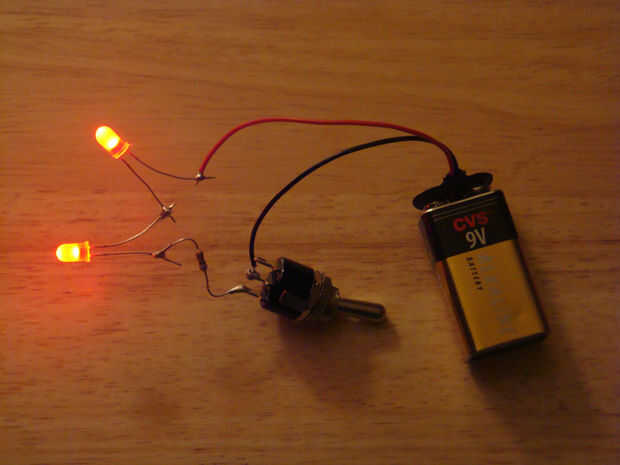

Debe obtener brillo completo ya que el resistor impedirá 3 voltios, mientras que los LEDs en serie se requieren 6 voltios (3 cada). Es igual a la capacidad de la batería de 9 voltios.
