Paso 4: Preparar el módulo de sonido a luz
El módulo de CanaKit Sount a luz puede ser adquirido en forma de kit o pre-construido. Te recomiendo juego puesto que usted va reemplazando el LED, clip de batería y control de sensibilidad.
Construir el juego, pero no montar el LED clip de batería y control de volumen.
El LED clip lleva a mitad de su longitud sin perder la pista del más (+) lado.

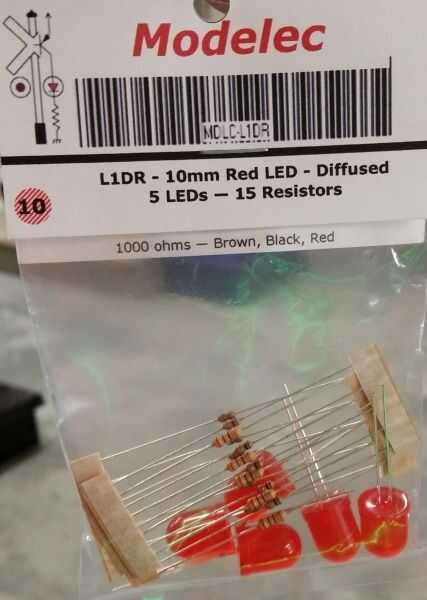

Use los LEDs de 10mm en cables de tiempo suficiente para montar en puntos detrás de los orificios en el gabinete. Los azules van en el medio. Opté por montar pernos en la placa de circuito y utiliza cables de puente por lo que pude cambiar los LEDs, pero eso es opcional. Tuve un LED que era DOA y uno donde un cable se rompió, así que estoy contento que hice. También permite la experimentación con diferentes tipos de LEDs. Te recomiendo soldar cable rojo para el lado largo y el cable negro con el lado corto, así que usted puede mantener la polaridad recta, pero notará que he conseguido hacia atrás en algunos de ellos. :-)

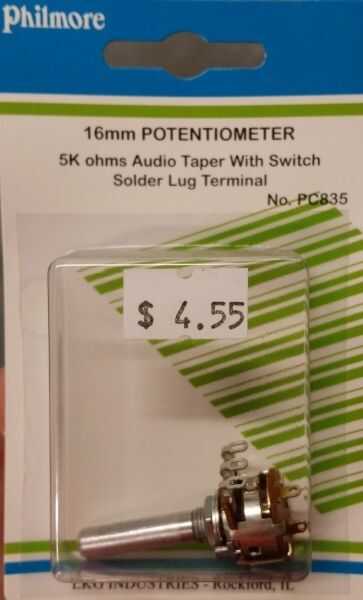

La soldadura de los cables de la olla k 5 a circuitboard donde el pequeño bote de k 5k o 10 que viene con el kit fue supuesto para ir. Asegúrese de que los cables están lo suficientemente largos para el montaje de la jarra en la placa frontal.
Soldar un cable 9v batería titular de la roja a la conexión "+" de la circuitboard.
La soldadura del cable de titular negro de la batería de 9v para el interruptor de la olla y al otro lado del interruptor de la olla al "-" conexión de la circuitboard.
Si el cable que viene en el soporte de la batería de 9v no es suficiente, necesita ampliarlo. Opcionalmente puede poner alfileres en los zócalos circuitboard y puente en los cables como lo hice, pero esto no es necesario y se hizo para la experimentación. Si haces el cableado los titulares, desea utilizar un corte desde el borde de la placa en lugar de un agujero para los cables.
Prueba para asegurarse de que funciona como se esperaba.
Nota de la precisión:
La laringe original no usó LEDs y la luz llena los agujeros en la caja sin puntos. Para evitar puntos calientes, usted puede tratar de una capa de material de difusión dentro de la caja. Voy a experimentar con paneles de LED para evitar puntos calientes. Si encuentra una fuente de luz preferible, por favor hágamelo saber y actualizo el instructable.
