Paso 5: soldadura

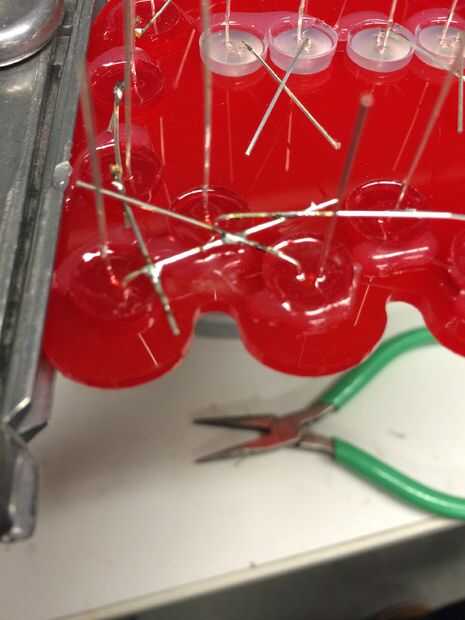

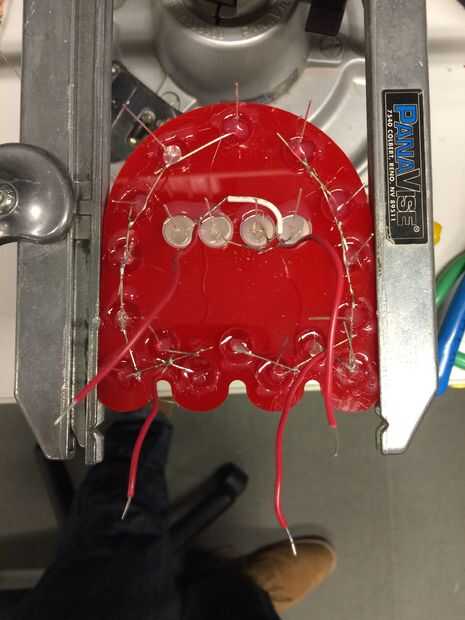

Para esta parte, vamos a la soldadura de algunos ánodos comunes. Después de unas pruebas con el Arduino, encontré que la mayoría puede alimentar un pin digital sin perder mucha luminosidad es 8 10 m m LED en paralelo. Ya que contamos con 16 LEDs rojos aquí, había soldado un ánodo común (el plomo más larga) para los 8 LEDs de la izquierda y luego un ánodo común para las 8 en el lado derecho. Para los LEDs blancos, soldó juntos los ánodos de los LEDs primeros y terceros y los ánodos de los LEDs del segundo y cuarto. Los cátodos de cada LED pueden quedar apuntando hacia afuera. Soldar un cable de puente para cada conjunto de LEDs conectados (debe haber 4 total) en cualquier lugar a lo largo del ánodo común para cada sistema (ver figura 4)

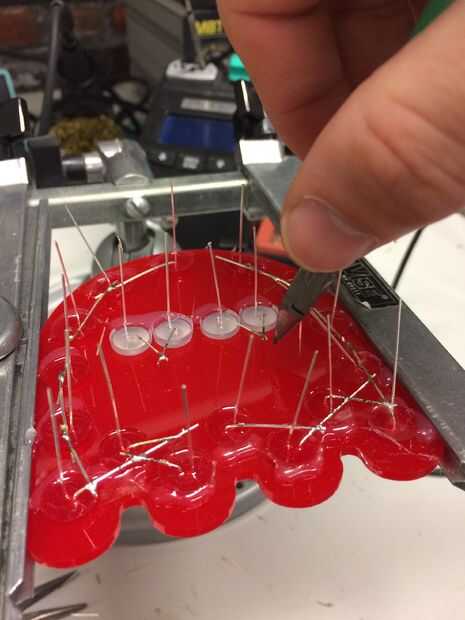

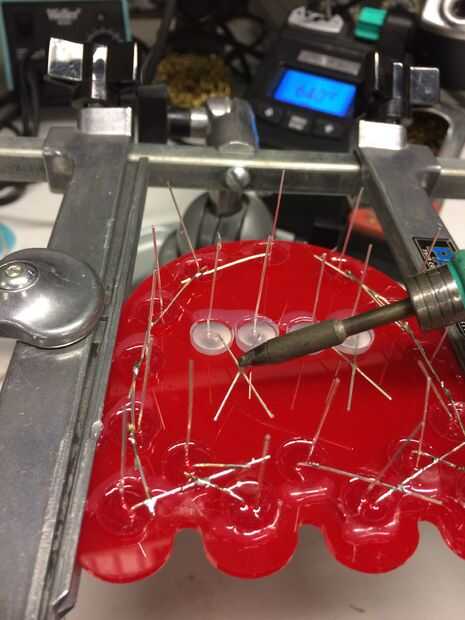

Nota: Mira la cuarta foto para ver la soldadura adecuado para los LEDs blancos, la otra demostración de los cuadros un intento que no funcionan con este código! El primer y el tercer LED blancos debe compartir un ánodo común y el segundo y cuarto debe compartir. Los originales mostrar uno y dos comparten un ánodo y un ánodo distribución de tres y cuatro: esto no funciona!
