Fantástico PCB doble cara en casa fotoresistencia método (3 / 8 paso)

Paso 3: Configuración de vidrio de exposición Ultravioleta

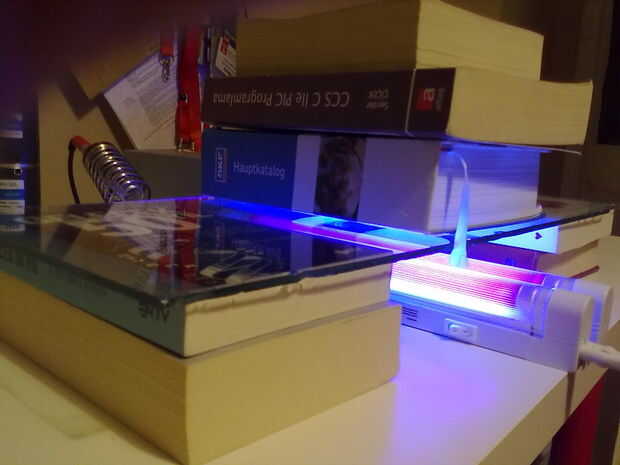

Esta es la configuración más básica de uv creo. Se actualizo lo a un escáner plano muerto más tarde.

Como se puede ver en las distancias de la foto están etiquetadas.

Sólo necesita algunos libros, un vaso limpio de unos 3 mm de espesor y 2 X 8 watt UV tubos y módulos fluorescentes electrónicos.

Esta configuración me da 12 minutos de tiempo de exposición. Recuerda el tiempo de exposición depende de la distancia y photoresist grueso de capa
