Paso 12: Secadora: 3D impreso caja y disipador de calor de chorro de agua
¿Qué es esto?
Diseñé un secador de Spirulina que se sentaría en el base y soplar aire caliente sobre la espirulina que ha sido filtrado. Las piezas se compone de
- un motor DC con un aspa del ventilador,
- una base impresa 3D que se monta en la base de Corian (donde se encuentran los orificios para entrada de aire) y tiene el motor de la C.C.,
- un chorro de agua corte del disipador de calor, que tiene un calentador de cartucho y un termopar para la regulación de la temperatura,

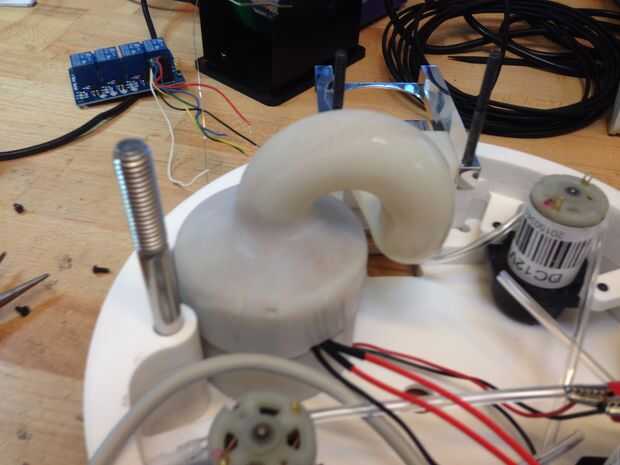

- y un 3D impreso tubo que sostiene el disipador térmico y dirige el flujo de aire a la espirulina filtrada.
Desafortunadamente, el secador no funcionaba bien y actualmente no está operando. El tubo no es muy aerodinámico... cuando pones el disipador de calor y el tubo en la parte superior del ventilador, el flujo de aire se reduce a 0. Supongo que esto es lo que ocurre al diseñar una pieza bastante compleja como este por primera vez. No he tenido un cambio a este rediseño, pero espero a!
Si desea más información acerca de esta parte, Compruebe hacia fuera el Screencast que hice del diseño CAD (varios pasos anteriores), en el cual describo esta parte con mucho mayor profundidad.
Materiales:
Un trozo de chatarra grueso aluminio de 1" para el disipador térmico.
Un calentador de cartucho.
Un termopar de la regulación de calor PCB
ABS-como Polyjet 3D impresos
Herramientas:
Por chorro de agua OMAX
Bridgeport Mill para afrontar el 1" de aluminio de chatarra gruesa hasta el espesor correcto

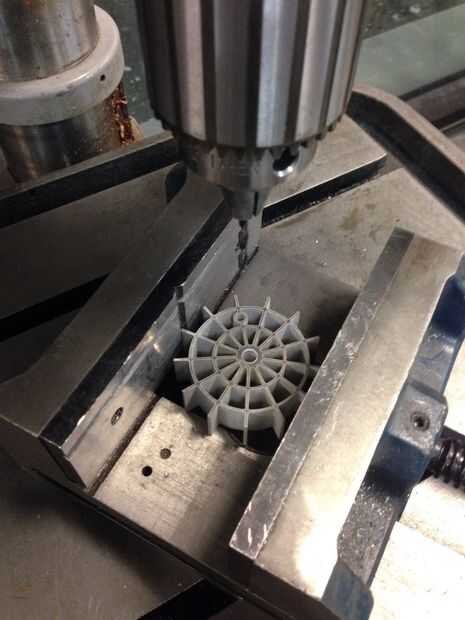

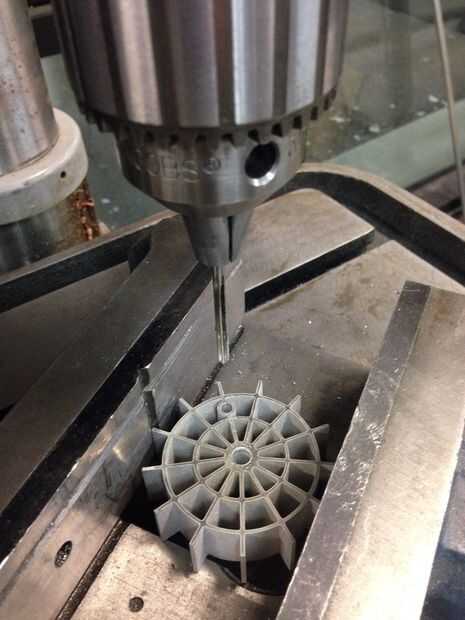

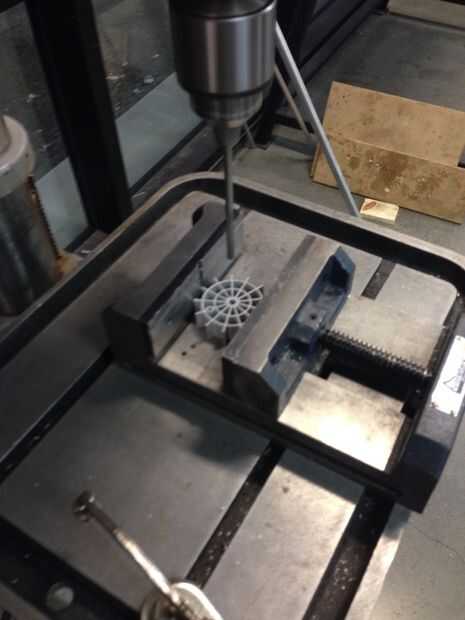

Taladro para taladrar y escariar los agujeros con el tamaño exacto.
Objet Connex 500
Pasos de fabricación:
- Primero diseñé todo en CAD para encajar en la Base.
- Molió el aluminio usando un molino de cara en el Bridgeport para traerlo el espesor correcto.

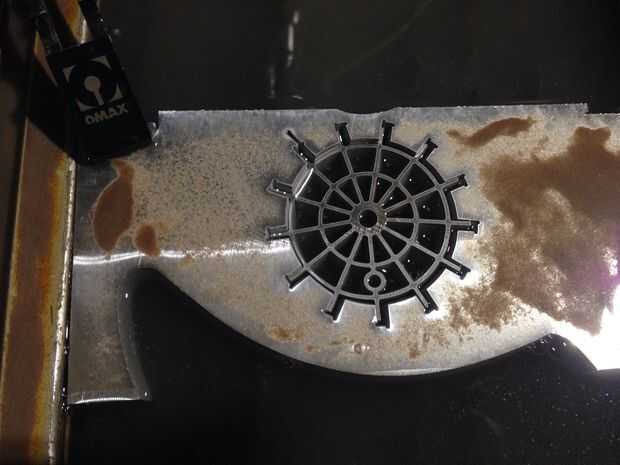

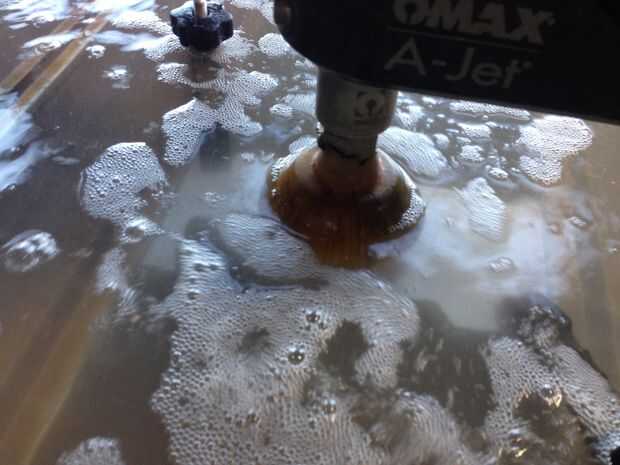

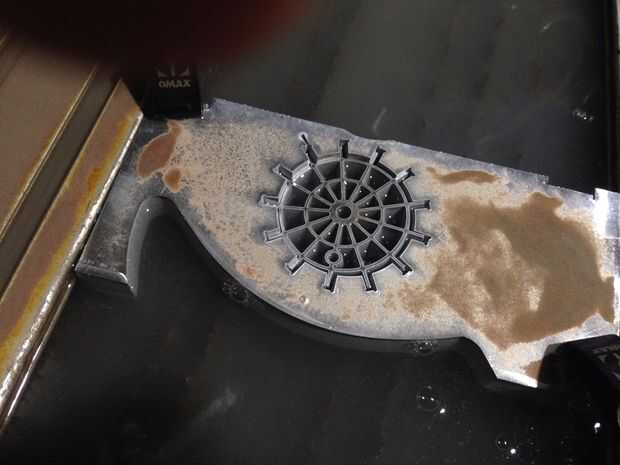

- Luego recorte el disipador térmico en el chorro de agua (calidad = 5)

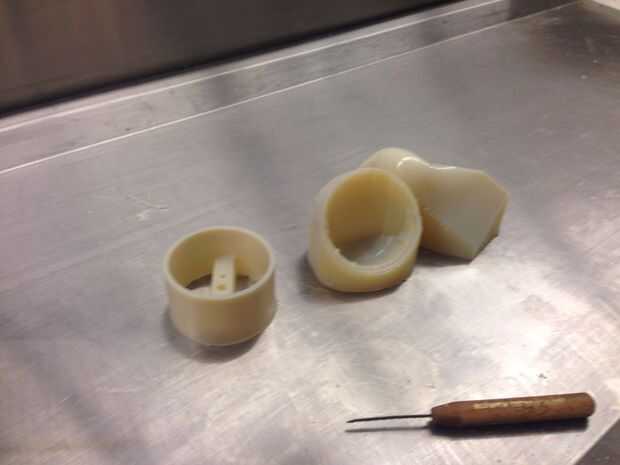

- Luego 3D impreso la base y el tubo de flujo de aire. Para quitar el material de apoyo, usé el chorro de agua alta presión y varias herramientas diferentes.

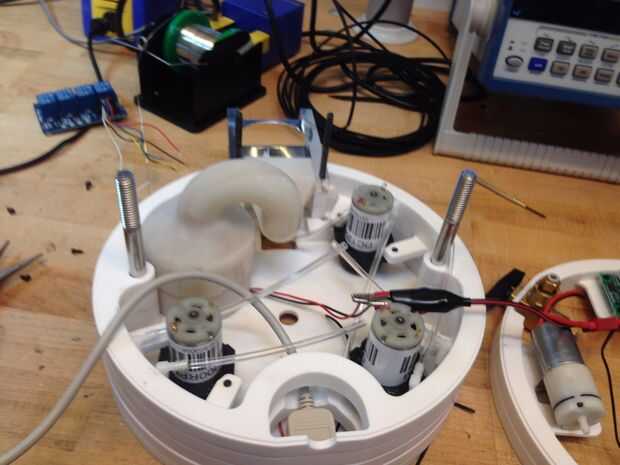

- Entonces traté de montar todo. Las piezas impresas 3D eran demasiado apretadas (para encajar en el Corian, que encajan entre si, para ajustar el disipador de calor, etc.) lija en mano y me presentó las piezas hasta que las piezas encajan.
Modelo de CAD:
