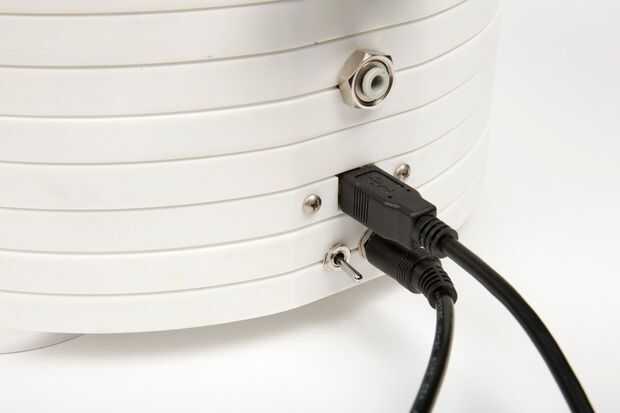

Paso 14: Diseño eléctrico

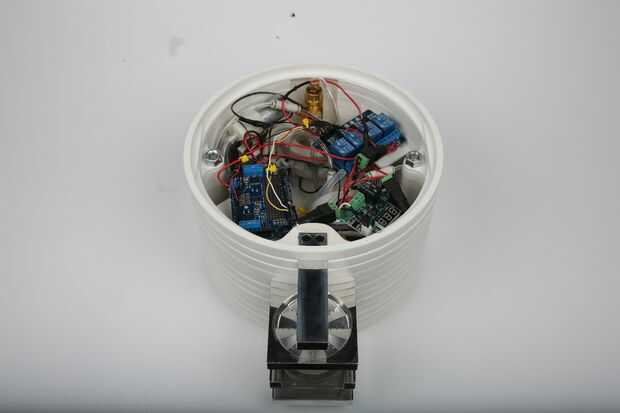

Regulador micro - opera todas las bombas y los componentes individuales:
Arduino Uno
V2 de Adafruit Motor Shield (escudo de la ONU)

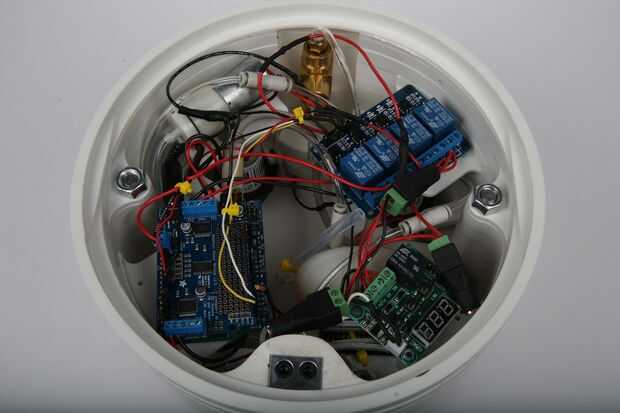

Placa de relé - interruptores para activar o desactivar la bomba de aire y control de temperatura dos PCB
Utilicé el módulo relé de 4 canales de SainSmart. Aprendí cómo usarlo aquí.
2 clavijas de salida digital controlan por 2 relé (uno para la bomba de aire para un tablero de control de temperatura). Este tablero, baja digital cambia el relé de encendido.
La placa de relé fue alimentada con 5V de Arduino y también conectada a la tierra común.
Consejo de regulación de temperatura -

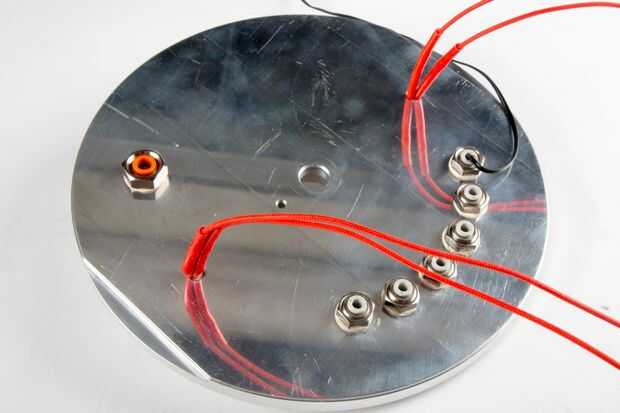

El tablero tiene un circuito de retroalimentación de construir-en temperatura que manualmente definir una temperatura. Me puse a 30C. El tablero viene con un termopar. Conecté el termopar al empuje de 4MM para conectarse de mamparo de sentido la temperatura en el reactor. Conecté a 12V a KO y los catridge calentadores entre K1 y la tierra. Así, cuando el chip de encendido la calefacción, completa el circuito, las resistencias de cartucho de la calefacción.
Control PWM de luces usando TIP120
Quería controlar la intensidad de las luces de LED, así que construí un circuito muy simple utilizando el transistor darlington TIP120. He seguido las instrucciones aquí para construir este circuito.
