Paso 5: CNC fresado de las placas de aluminio para sujetar el vidrio
¿Cuáles son las placas de aluminio?
Estas placas de aluminio comprimen las piezas de vidrio para crear el reactor.
¿Cuáles fueron las características importantes de estas piezas?

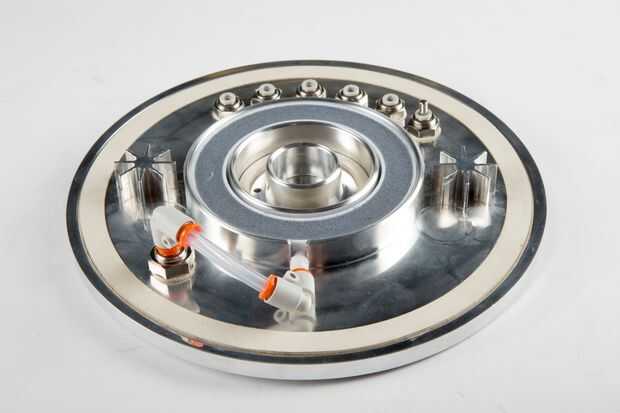

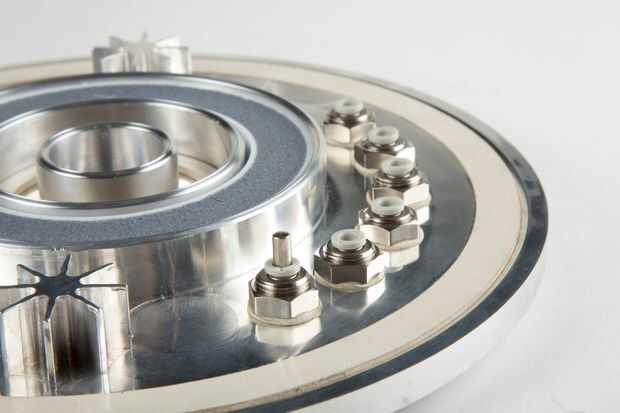

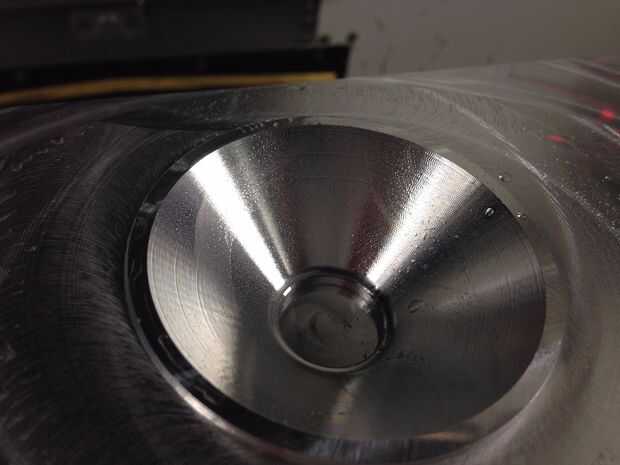

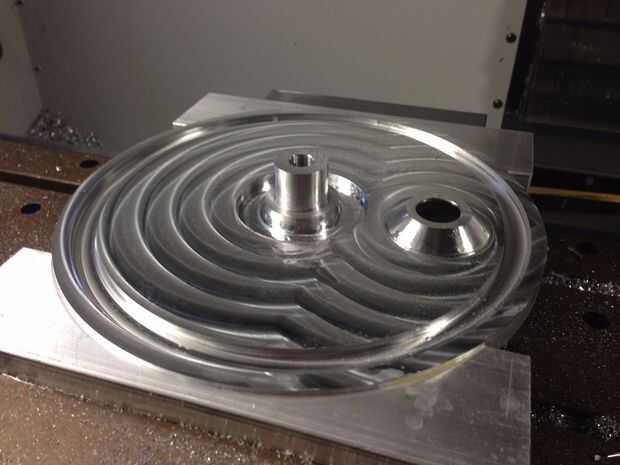

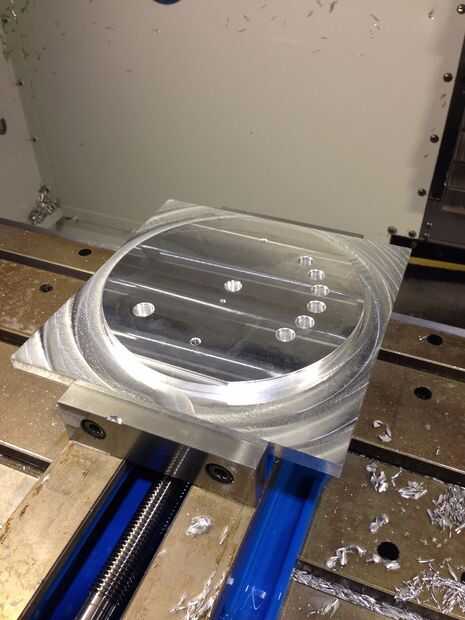

Cada placa contiene ranuras concéntricas, circulares para las juntas. La placa inferior de la figura los agujeros para montar acoplamientos del tabique hermético para agua y aire y dos disipadores de calor. Pienso montar cartuchos calefactores dentro de estos disipadores de calor para calentar el biorreactor y un termopar en un mamparo de 4mm para regular la calefacción. Muelen un embudo en la placa superior para permitir que el usuario puede servirse de los medios y la cultura de arrancador inicial. La placa superior también tenía una rosca 1/2"- 13 hoyos.
Material:

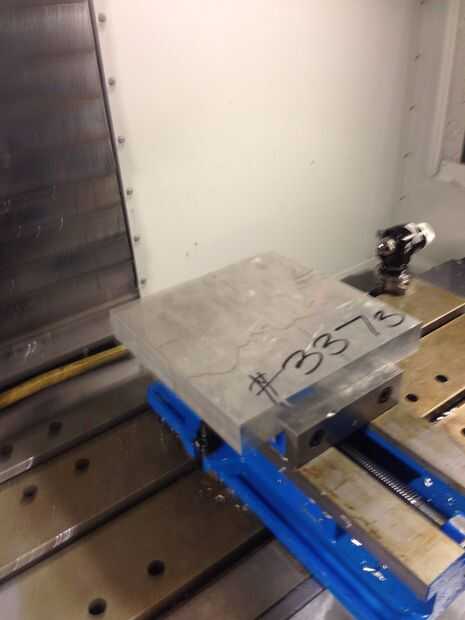

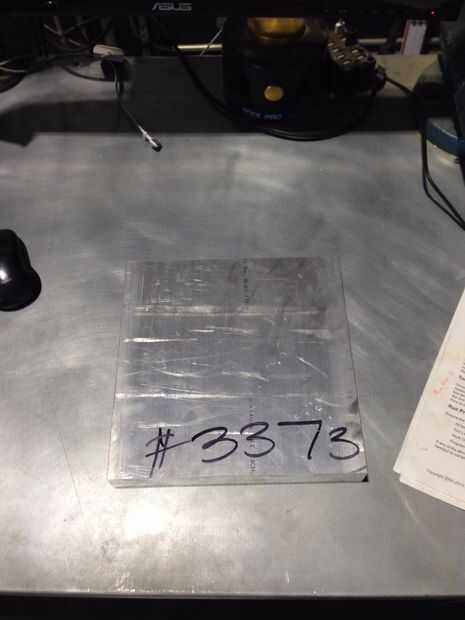

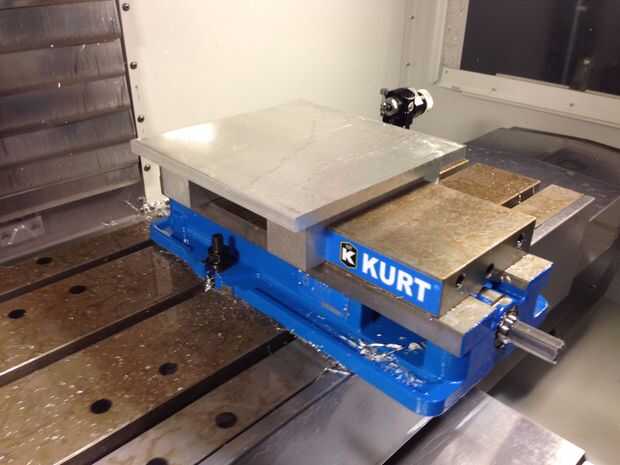

Utilicé aluminio 6061. He comprado 10 "x 10" x 1.5 "stock de piezas de aluminio para las piezas superior e inferior.
Herramientas:

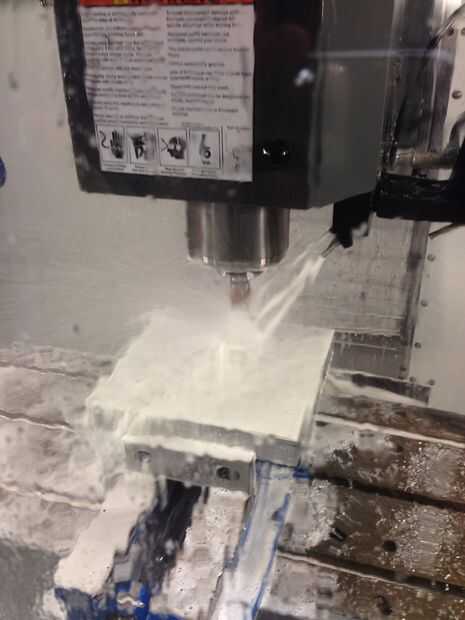

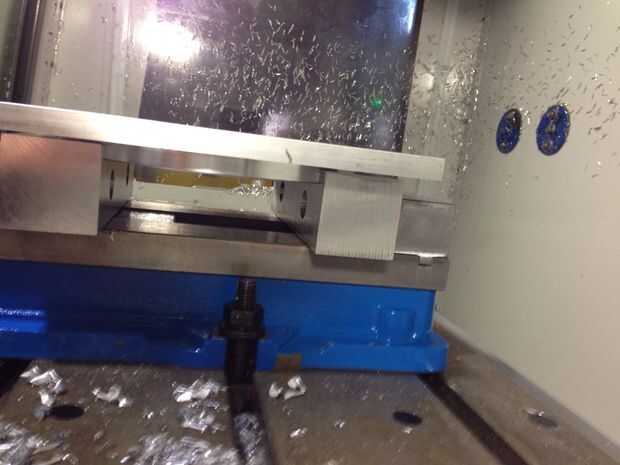

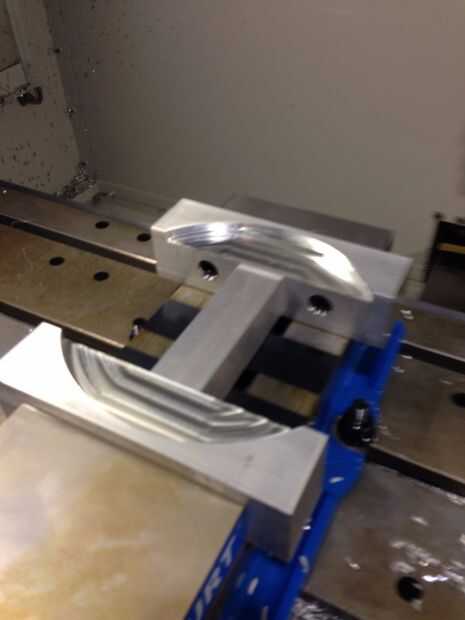

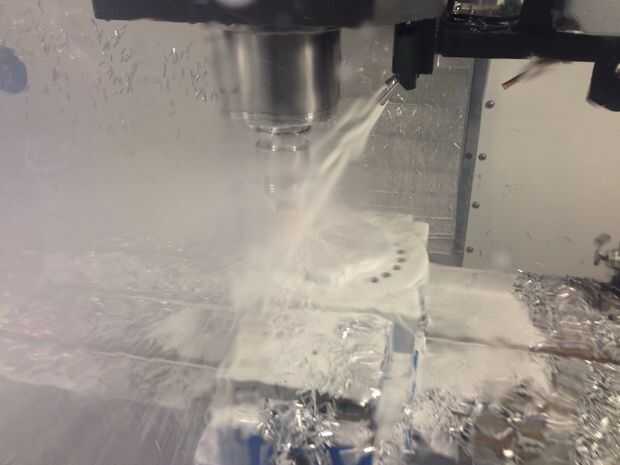

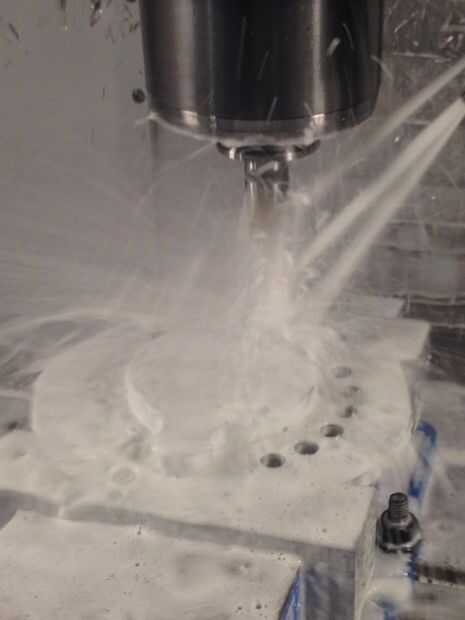

Molino del CNC de Haas VF2SS
Threading:

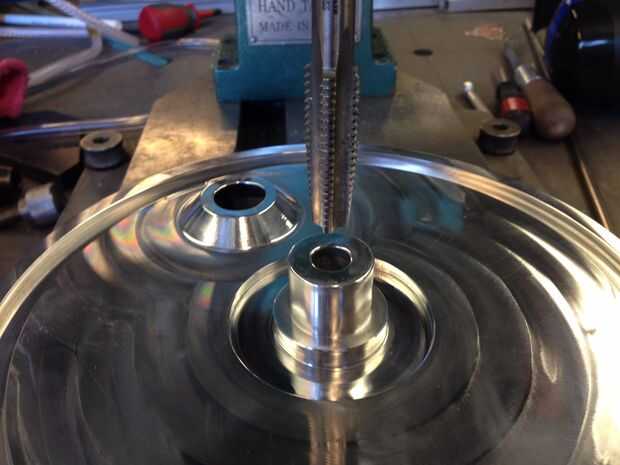

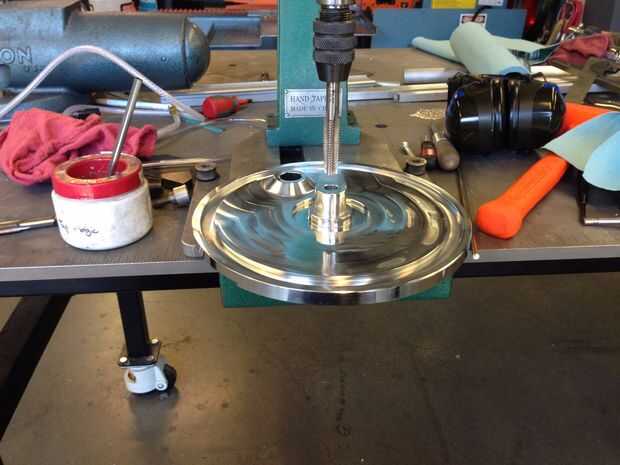

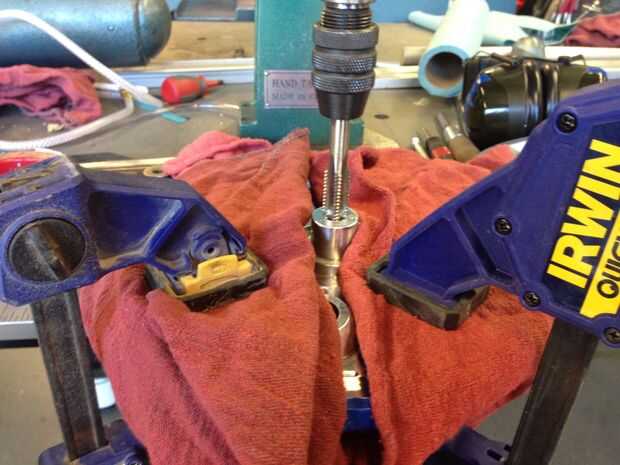

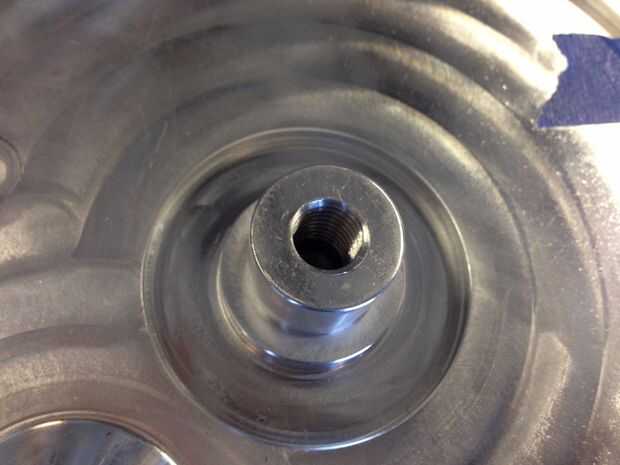

Después de moler, agregué una 1/2"- 13 rosca oculta en la pieza superior. La varilla roscada atornillada en este hilo ciego, comprimiendo las dos placas en las piezas de vidrio.
CAD de la placa base:
Screencast describiendo la leva de la placa base:
CAD de la placa superior:
Screencast mostrando la leva de la placa superior:
< / iframe < /p >
