Paso 6: CNC fresado aluminio mecanismos de filtrado
¿Cuáles son estas piezas?

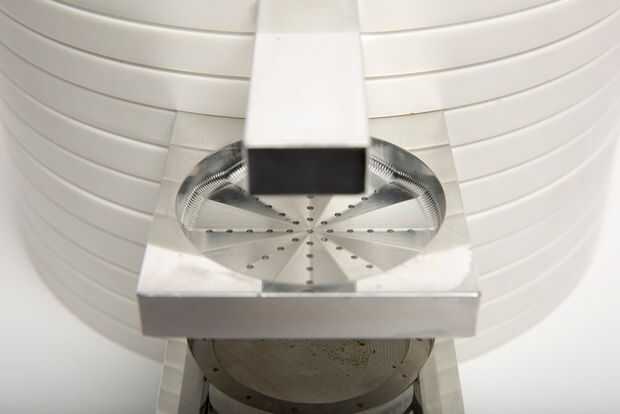

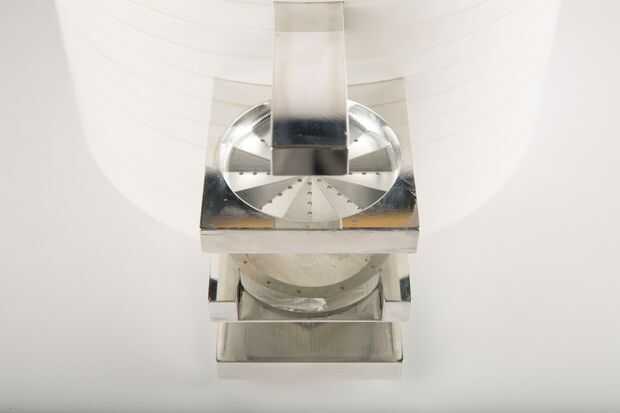

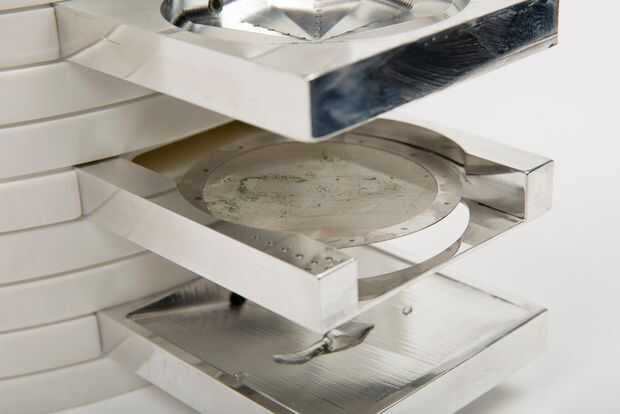

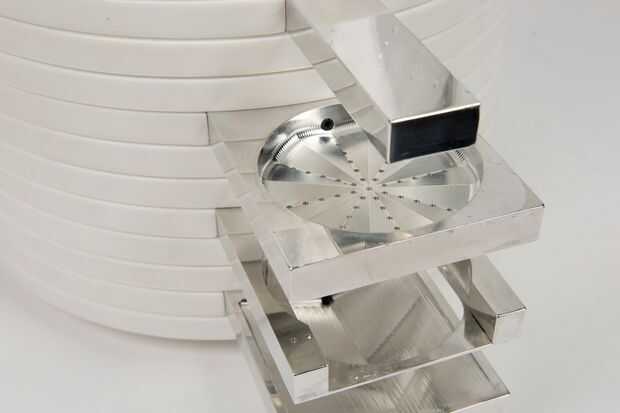

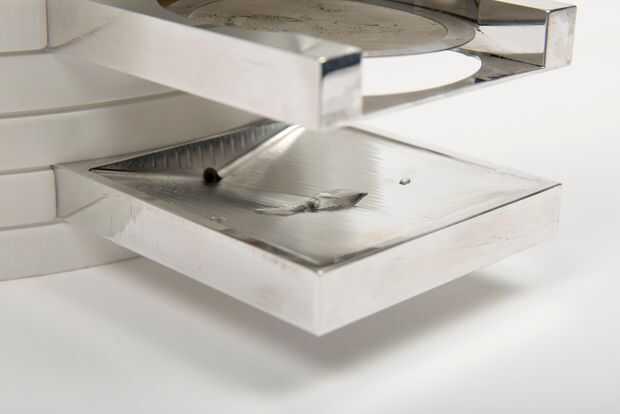

Estas piezas se utilizan para filtrar la espirulina. La espirulina se introduce en el "gotero" usando una bomba peristáltica. Entonces el líquido gotea en un filtro (no ilustrado en CAD). La espirulina se filtra mientras que gotea el líquido restante en el colector. Otra bomba peristáltica recircula los medios de comunicación hacia el reactor.
La barra superior está diseñada para servir como un sensor táctil capacitiva para la interfaz de usuario. Sin embargo, no he implementado esta característica todavía.
Material:
Aluminio 6061.
Herramientas:
Molino CNC de Haas V2SS
Sierra de cinta horizontal
Estrategia de mecanizado:

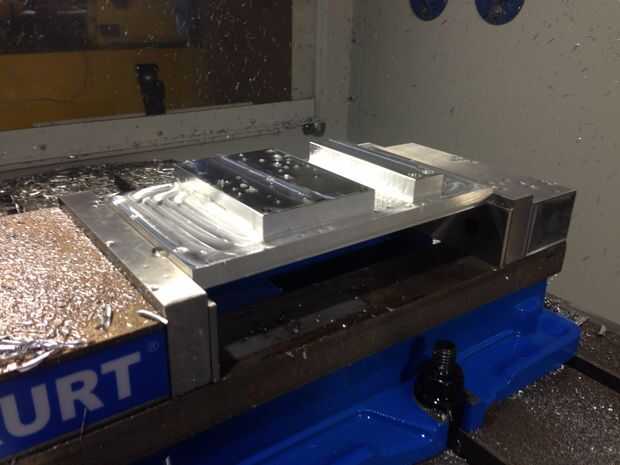

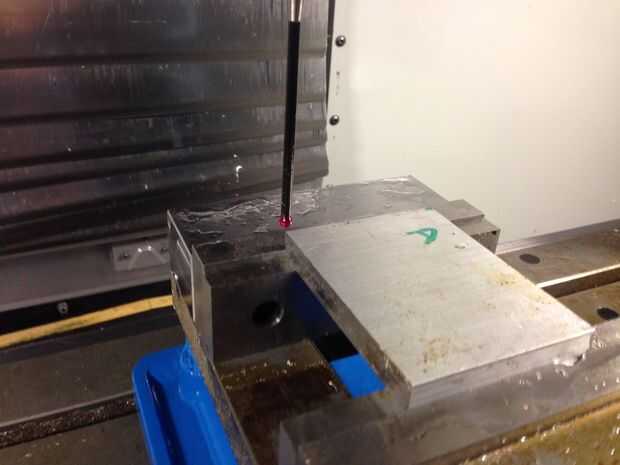

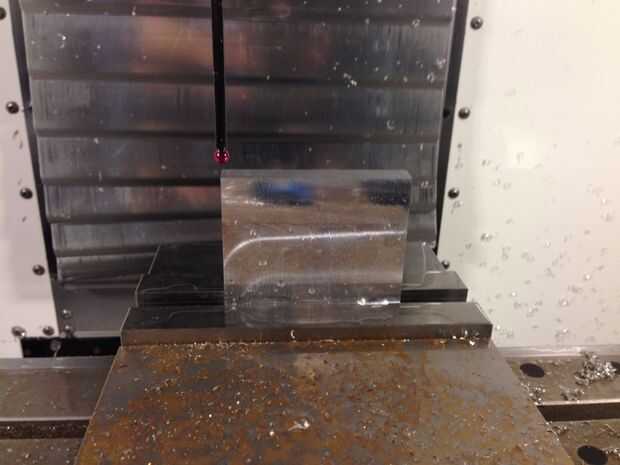

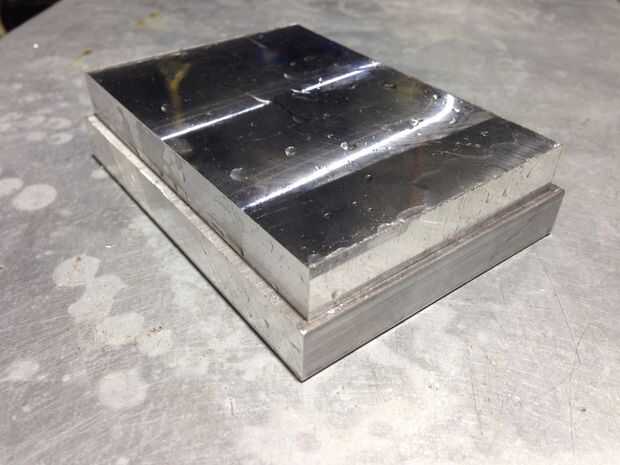

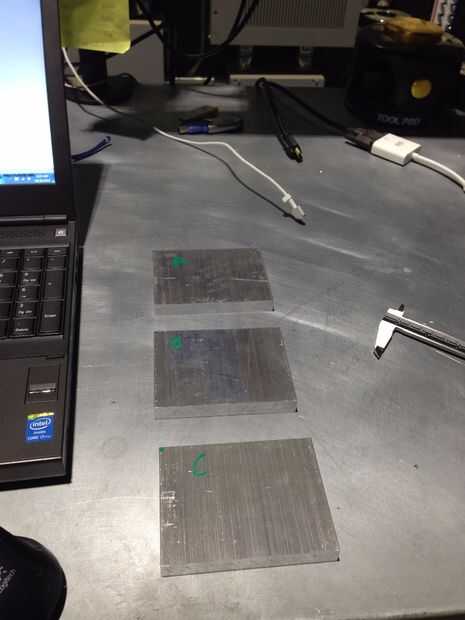

Comencé a usar 1/2 "x 3" x 4 "acción de aluminio para estas piezas. Usé esta acción para crear el gotero y el titular. Sin embargo, yo debo han utilizado valores más grandes. El pequeño stock me obligó a realizar primero una operaciones 6 "acabado de acción" (uno para cada lado) para llevar la acción hasta el tamaño rectangular de mis piezas. Para la barra superior y colector, he abandonado esta estrategia y molido de trozos de aluminio que encontre en la tienda. Discutir todo esto con mucho mayor profundidad en los screencasts de CAM a continuación.
Modelo de CAD de las piezas de filtración:
Screencast describiendo la leva de la barra superior:

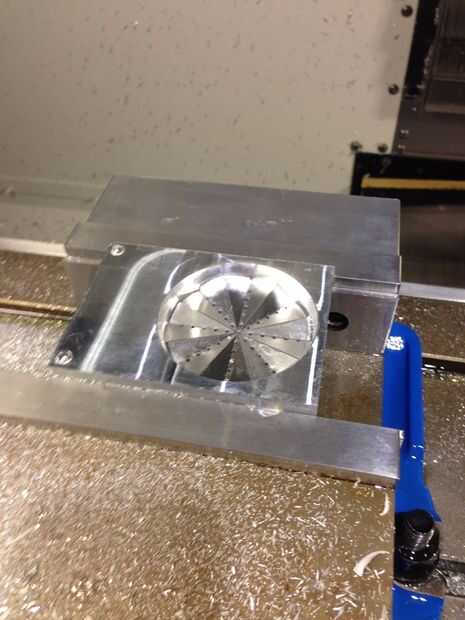

Screencast describiendo la leva para el "gotero":
Screencast describiendo la leva para el "titular":
Screencast describiendo la leva para el "colector":
