Paso 8: Obtención de los cilindros de vidrio

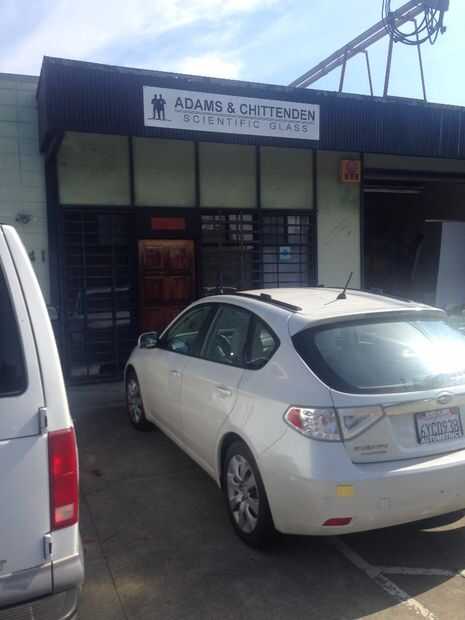

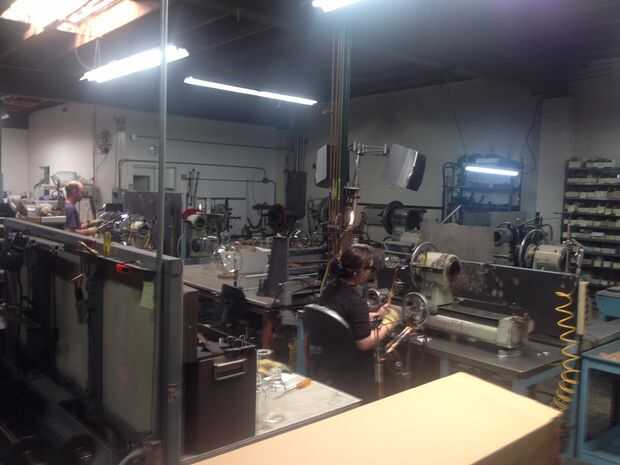

He comprado el vidrio para mi proyecto de Adams & Chittenden, un taller de soplado de vidrio científico en Berkeley, CA. Sobre todo, crean piezas de vidrio soplado personalizado utilizados para empresas químicas y biotecnología, incluyendo biorreactores de vidrio. Revisa la galería de th

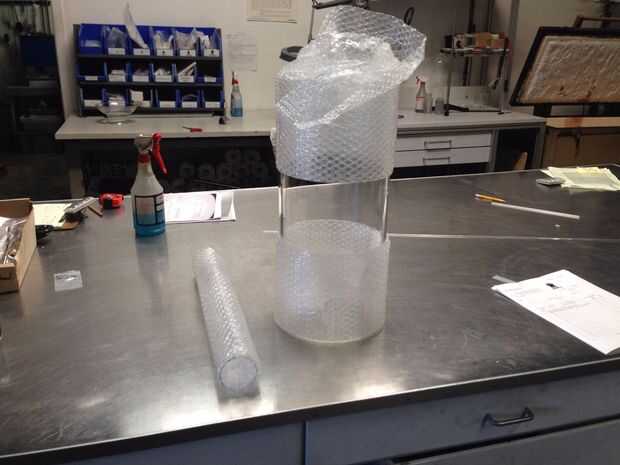

Mi pedido era bastante simple - dos 450 mm vidrio cilindros de dos diámetros diferentes: 200 mm (piezas de vidrio exterior grande) y 60 mm (piezas de vidrio interior). Vaso tubo viene en tamaños estándar con tolerancias específicas. Para mi pieza las tolerancias fueron:
450mm de largo, 200 OD, grueso 7mm:
Máximo OD: 202,6 mm / / Min OD: 197,4 mm
Max ID: 190,2 mm / / Min ID: 181,8 milímetros
450 mm de largo, 60 mm OD, 2,4 mm de espesor:
Máximo OD: 61,1 mm, Min OD: 58,9 mm
Max ID: 56.9 mm, Min ID: 53,5 mm
La tolerancia para la longitud de la tubería fue +-1mm, aunque yo les dio orientación especial para intentar que sean lo más iguales posible. (Por ejemplo, sería mucho mejor si fueran tanto 449 o 451 en lugar de tener uno 449.5 450.5 y otro.)
Incorporé todas estas tolerancias en el diseño de los botes de aluminio.
