Faro de LED giratorio virtual (Rundumlicht) (3 / 5 paso)

Paso 3: el primer alambre de la soldadura

Ahora aquí es una de las partes difíciles. ;-)

Utilice un cable de cobre aislado muy fino.

Retire el aislamiento de unos 3mm.

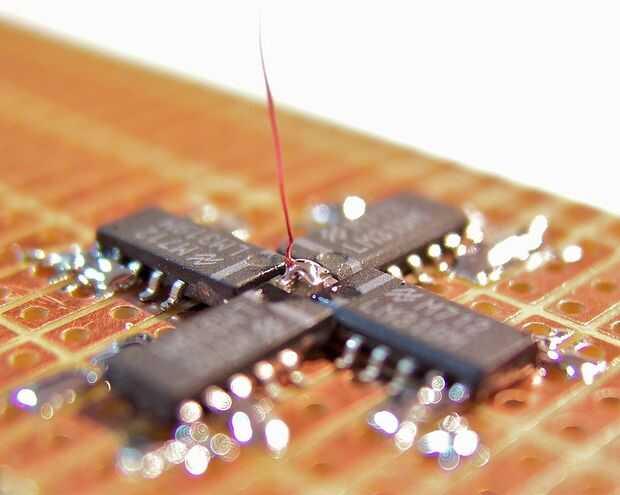

La curva un pequeño anillo como se muestra en la primera foto.

Poner el cable en el centro de los 4 LEDs SMD y coloque el anillo en la parte superior. (Lo siento no hay foto antes de soldar.)

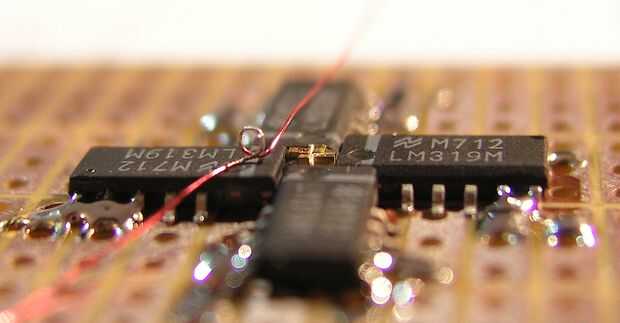

Soldadura rápida y cuidadosamente todos los 4 LEDs y el anillo de alambre juntos. (segunda imagen)

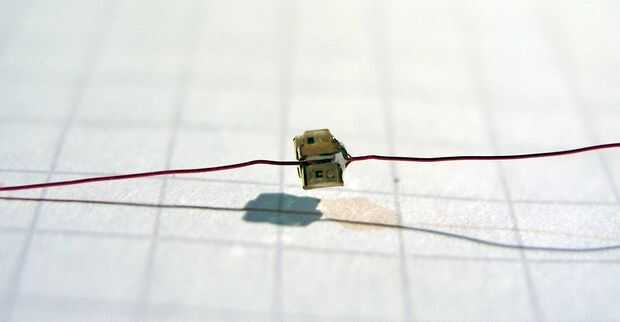

Ahora puede eliminar los 4 LEDs de "pequeño Banco de trabajo". (tercera imagen)
