Paso 4: Configuración de su circuito
Especificaciones técnicas y diagrama del pinout para el micro están en http://arduino.cc/en/Main/arduinoBoardMicro.
Especificaciones para las arras de transistor de NTE2018 están en http://www.alliedelec.com/images/products/datasheets/bm/NTE_ELECTRONICS/70215985.pdf.
Instrucciones:
1. los componentes de la tierra:
Conectar tu arduino a tierra. El micro tiene 2 pines GND.
Conecte un extremo de cada uno de tus botones a tierra.
Conecte el conector de tierra (pin 9) de cada uno de la matriz de transistores ICs a tierra.
2. Conecte los pines 0, 1 y 2 hasta el final sin conexión a tierra de cada uno de los tres pulsadores.
3. Conecte pernos 3 13 a y A0 a través A4 secuencialmente a cada uno de los pines de entrada de la matriz de transistores ICs.
4. para propósitos de prueba, Conecte cada uno de los cables de conexión positivos de LED en el riel de + 12 voltios y Conecte cada uno de los cables de conexión de tierra LED a los pines de salida secuencial de la matriz de transistores de dos 2018 ICs. (Trabajo del transistor IC permitiendo que la corriente en los pines de salida para completar el circuito a tierra cuando una pequeña corriente (del arduino) se aplica a los pines de entrada correspondiente).

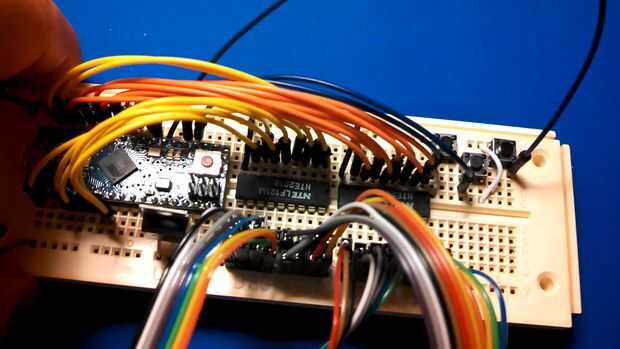

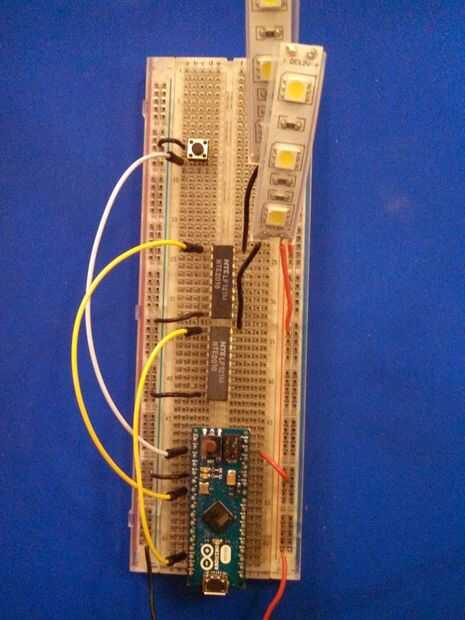

5. la primera imagen arriba da un diagrama de cableado simplificado mostrando el protoboard, micro arduino, el arreglo de dos transistores ICs (cada uno conectado a tierra y los pines 3 y 11, respectivamente), un segmento del LED correspondiente en cada chip y uno de los tres botones.
6. Conecte la alimentación de + 12 V al pin VIN de arduino. Alternativamente, si usted planea usar este circuito a largo plazo, te recomiendo colocar un regulador de voltaje de 5V (LM7805) entre la potencia de 12V y su arduino. Un regulador de voltaje funciona disipando la diferencia entre los 12V y 5V como calor. Por lo tanto, la disipación de calor se produce antes de poder entra en el arduino y protege el regulador de tensión de arduino. Otra alternativa de baja potencia es un regulador de voltaje de la conmutación, que es más caro pero mucho más eficiente en la conversión de voltajes. Esto sería una buena opción para los usos con pilas. Buscar en Mouser o Digikey módulos del convertidor DC/DC, o en google algo como "conmutación reemplazo de regulador 7805".
7. Verifique el funcionamiento del programa. Cuando el programa arranca en primer lugar debe parpadear pin 13. Luego, pondrá en marcha el código de Faro, a través de los LED en orden. También comprobar el funcionamiento de los botones. Una vez que estés satisfecho con el funcionamiento del código, puede quitar el LED de la protoboard y pasar al siguiente paso.
