Paso 5: Montar el LED en la carcasa
Si ha impreso mi vivienda observará 3 partes, la cubierta principal, un tapón de cubierta y un interior anillo para ayudar a estabilizar los cables que podrían pasar a través del centro del cuerpo de retención. La vivienda tiene 16 facetas, cada una de ellas es suficientemente amplia como para acomodar la anchura de cada uno del corte de segmentos de LED de Shack de Radio con su funda de silicona.
Instrucciones:
1. ajuste que el tapón de cubierta puede en el extremo de la cubierta principal. Si la impresión 3D no encaja perfectamente, se puede utilizar pegamento. Asegúrese de que se alineen las facetas de la vivienda cuerpo y tapón.

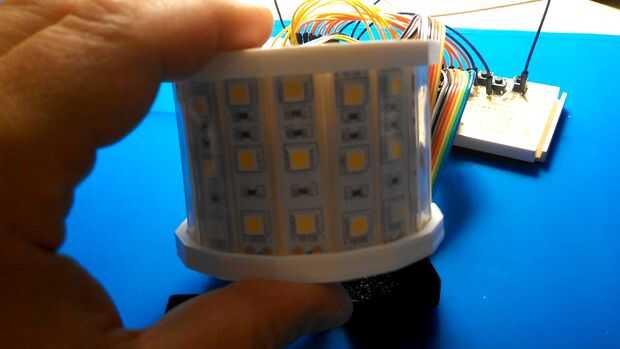

2. para cada segmento del LED ejecute los cables de conexión a través del orificio en la parte inferior dentro de cada faceta. Ligeramente el segmento del LED con la manga de la curva e introducir en los canales en la parte superior e inferior de cada faceta. Una vez colocado en los canales, si el segmento LED dobla hacia fuera demasiado lejos, puede llevarlo a cabo y recortar ligeramente el extremo opuesto del cable de conexión hasta que se ajuste bien. Sin embargo, me gustaría mantener la tensión un poco en el canal, puesto que ayuda a mantener los segmentos LED en su lugar.

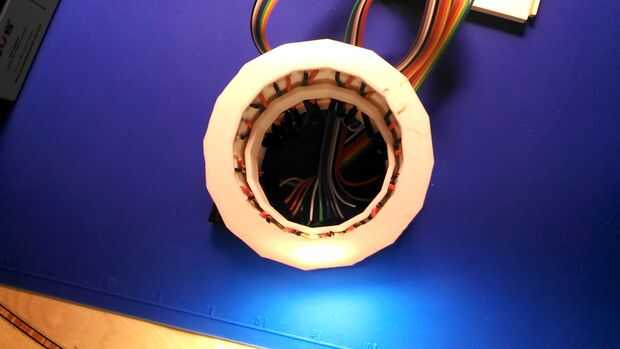

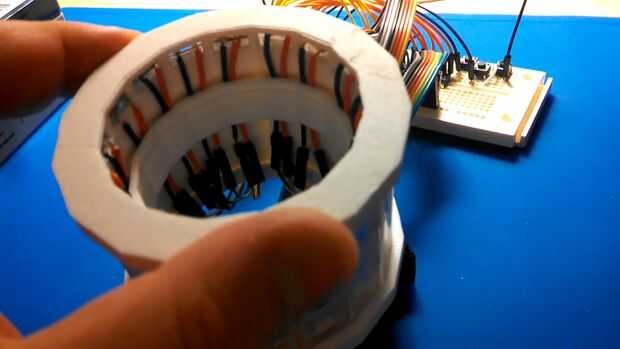

3. Si usted necesita, puede utilizar el interno anillo de retención para organizar los cables en el interior pared de la cubierta principal.

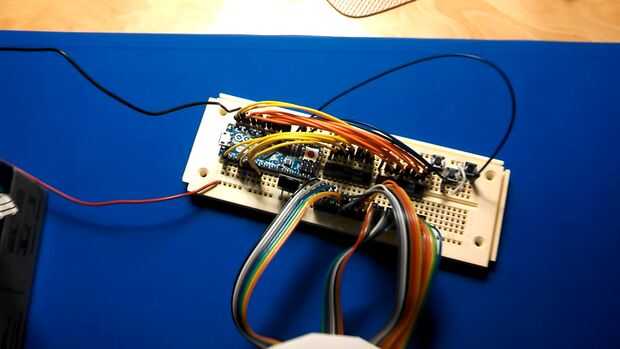

4. en mi video, usé un cable de cinta con cables puente de hombre a mujer para conectar el protoboard a la carcasa con el LED. (+) Lateral de cada segmento del LED está conectado con el + 12V rail y el lado (-) está conectado a su correspondiente pin de salida en el 2018 transistor IC. Por lo general necesita 32 cables (16 x 2) para esto. Sin embargo, desde la mitad de los cables son a + 12V, podría potencialmente traes este número hasta 17 cables (16 + un cable de 12V) para esto, si se configura inteligentemente.

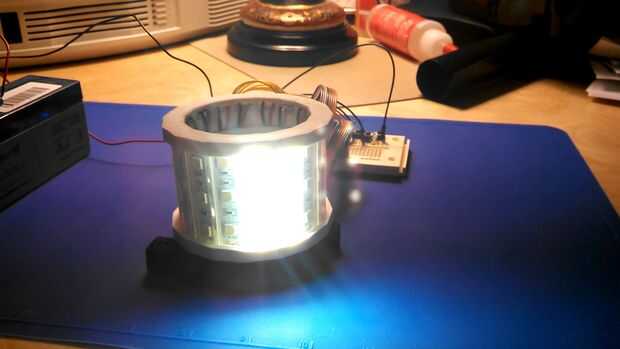

5. Aplique energía al arduino y revise para ver si todo funciona como se esperaba.
